Дефлекторы типа Т
⚙️ Подбор и заказ
Характеристики
Описание

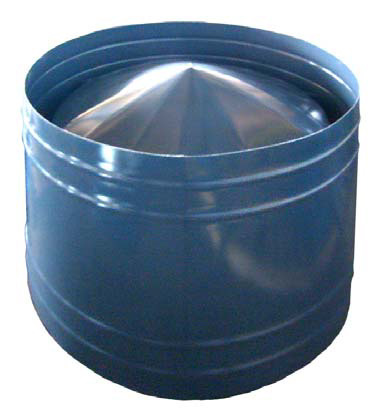

Дефлекторы типа Т — дефлектор производства ВЭЛТ. Дефлекторы предназначены для усиления тяги в системах естественной вентиляции за счет давления, создаваемого ветром, устанавливаются на вертикальных вытяжных шахтах и ограждают их выпускные отверстия от попадания атмосферных осадков. Дефлекторы изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69.
Конструкция и исполнения
Дефлекторы предназначены для усиления тяги в системах естественной вентиляции за счет давления, создаваемого ветром, устанавливаются на вертикальных вытяжных шахтах и ограждают их выпускные отверстия от попадания атмосферных осадков. Дефлекторы изготовляются в климатическом исполнении – У (умеренный климат) 1-й категории размещения по ГОСТ 15150-69. Дефлекторы поставляются комплектно в собранном виде.
Что это даёт
Где применяется
- вытяжные шахты естественной вентиляции
- вентиляция чердаков, подвалов и технических этажей
- производственные и складские здания без механической вытяжки
- усиление тяги на верхних этажах

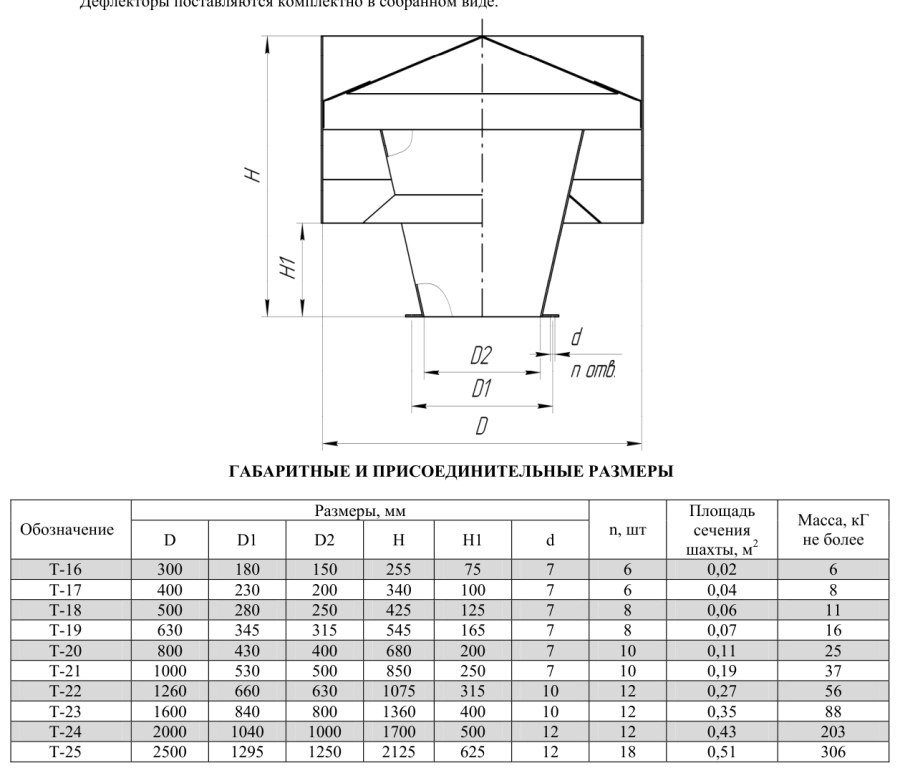

Габаритные и присоединительные размеры
| Обозначение | D | D1 | D2 | Н | H1 | d | n, шт | шахты, м2 сечения | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| Т-16 | 300 | 180 | 150 | 255 | 75 | 7 | 6 | 0,02 | 6 |
| Т-17 | 400 | 230 | 200 | 340 | 100 | 7 | 6 | 0,04 | 8 |
| Т-18 | 500 | 280 | 250 | 425 | 125 | 7 | 8 | 0,06 | 11 |
| Т-19 | 630 | 345 | 315 | 545 | 165 | 7 | 8 | 0,07 | 16 |
| Т-20 | 800 | 430 | 400 | 680 | 200 | 7 | 10 | 0,11 | 25 |
| Т-21 | 1000 | 530 | 500 | 850 | 250 | 7 | 10 | 0,19 | 37 |
| Т-22 | 1260 | 660 | 630 | 1075 | 315 | 10 | 12 | 0,27 | 56 |
| Т-23 | 1600 | 840 | 800 | 1360 | 400 | 10 | 12 | 0,35 | 88 |
| Т-24 | 2000 | 1040 | 1000 | 1700 | 500 | 12 | 12 | 0,43 | 203 |
| Т-25 | 2500 | 1295 | 1250 | 2125 | 625 | 12 | 18 | 0,51 | 306 |
Как подобрать
- дефлектор подбирается по диаметру или сечению шахты
- проверьте высоту установки над кровлей и зону аэродинамической тени
- для каналов с газовым оборудованием уточните допустимость применения
- при недостаточной естественной тяге рассматривайте механическую вытяжку
Монтаж и эксплуатация
- дефлектор ставится на оголовок шахты через переходник или фланец
- узел прохода через кровлю гидроизолируется
- крепление рассчитывается на ветровую нагрузку
- периодически проверяйте отсутствие наледи и мусора внутри
Важно знать
При безветрии и малой разнице температур эффект минимален. Для гарантированного расхода нужен вентилятор.
Документация. Технический лист с полными таблицами и чертежами — Дефлекторы типа Т (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
