Описание

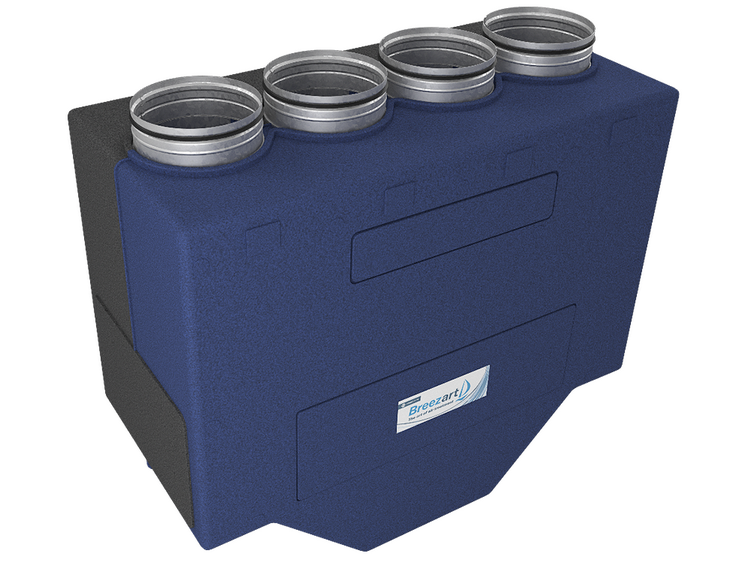

Чтобы обеспечить стабильную работу рекуператора при низких температурах наружного воздуха и повысить его КПД до 80% было установлено последовательно три рекуператорных секции, получив приточно-вытяжную установку Breezart 900 LUX RE с трехкаскадным энтальпийным рекуператором.
Специальный материал и конструкция рекуператора позволяют обеспечить стабильную работу системы без конденсации влаги в широком диапазоне температур наружного воздуха (даже при отрицательных значениях) и высокую энергоэффективность.
В отличие от пластинчатых или роторных модификаций, энтальпийный рекуператор возвращает не только тепло “вытяжного” воздуха, но и содержащуюся в нем влагу. Перенос влаги сопровождается также с передачей неявного тепла, что увеличивает КПД рекуператора до 80-85%.
Основой энтальпийного рекуператора является мембрана из специального материала, который впитывает влагу из вытяжного воздуха и отдает её сухому приточному. При этом воздух приточного и вытяжного каналов не перемешиваются, так как передача влаги производится за счет диффузии молекул воды. Это позволяет сохранять комфортные значения температуры и влажности в помещении при минимальном энергопотреблении.
Догрев воздуха на выходе вентустановки производится встроенным маломощным электрическим калорифером. Как и все остальные модели Breezart эти вентустановки могут работать в VAV режиме для еще большей экономии энергии.
В холодный период года приточный воздух имеет низкое влагосодержание. Это приводит к снижению относительной влажности воздуха в обслуживаемых помещениях до 10-20%, увлажнение же воздуха до рекомендуемых 40% требует применения дополнительного оборудования и затрат энергии.
Характеристики
Тип установки: приточно-вытяжная
Нагреватель: электрический
Расход воздуха*: 900 м3/час
Обслуживаемая площадь**: 300 м2
FC – EC-вентилятор Sanmu / Longwell (КНР)
Встроенная цифровая автоматика (MODBUS) – “Умный Дом”
Пульт управления с цветным сенсорным дисплеем
Удаленное управление (WEB-интерфейс)
Управление вентилятором по датчикам CO2 / VOC (опция)
Управление увлажнителем /
Управление вытяжным вентилятором
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Воздушное отопление (опция CT)
VAV-совместимая вентустановка
Трехкаскадный энтальпийный рекуператор
Керамический нагреватель на основе PTC-элементов
Воздушный клапан на входе притока, с электроприводом, без возвратной пружины (опция)
Фильтр класса G4 на входе притока
Управление внешним ККБ и охладителем воздуха (опция)
Термо- и шумоизолированный корпус
Особенности
ЕС-вентиляторы (Ebmpapst, Sanmu, Longwell)— уменьшают энергопотребление за счет высокого КПД, высокого cos (φ) и низкой реактивной составляющей, дающей лишнюю нагрузку на электрическую сеть |
|
АвтоматикаСистема цифровой автоматики JetLogic, выполненная на базе микропроцессора ARM Cortex-M3 с возможностью подключения к системе “УМНЫЙ ДОМ”. |
|
VAV-системаВ результате применения VAV-системы мы получаем значительную экономию и 3-х кратное уменьшение затрат на нагрев воздуха, с сохранением уровня комфорта и объема подаваемого воздуха в зоны пребывания людей. |
|
Цветной сенсорный пульт ДУПульт JLV135 выполнен в накладном корпусе и имеет цветной сенсорный экран емкостного типа. Диагональ экрана 3.5“, разрешение 480 х 320 точек, встроенный Wi-Fi модуль. Удаленное управлениеДоступно удаленное управление вентустановками через интернет с помощью любого современного браузера (Chrome, Firefox, IE). Также если доступ разрешен, то к вентустановке можно подключиться через web-interface. |
|
Управление вентилятором по датчикам CO2 | VOCВстроенная автоматика позволяет контролировать и управлять вентиляционной установкой Breezart с помощью датчика СО2 или VOC. Вентилятор будет поддерживать заданный пользователем уровень измеряемого параметра. Регулировка скорости производится по линейному закону, при этом пользователь может задавать желаемый уровень параметра (СО2 или VOC) с главного экрана. |
|
Керамический (PTC) нагреватель*Преимущества перед обычными ТЭНовыми нагревателями: долговечность; |
|
Секция охлажденияПриточные установки Breezart со встроенным охладителем предназначены для создания энергоэффективной системы вентиляции, с возможностью кондиционирования, зонального регулирования и построения VAV-систем. Компрессорно-конденсаторные блоки Lennox, MDV, Daikin, Mitsubishi Electric отличаются высокой производительностью, равномерным всасыванием и нагнетанием, высоким коэффициентом подачи и низким уровнем шума при работе. |
|
Секция увлажнения (опция)В вентиляционных установках Breezart реализована возможность управления увлажнителями воздуха по цифровому интерфейсу Modbus или по управлению 0-10В. Контроль текущей влажности, задание влажности и диапазона регулирования увлажнителя производится с пульта вентиляционной установки. |
|
Воздушный клапан с электроприводомВозможно отсоединение клапана от вентустановки с переносом к точке воздухозабора: при отключенной вентиляции холодный воздух не будет проникать в воздуховоды. |
|
Шумоизолированный корпусМежкорпусное пространство заполнено специальным термо- и шумоизоляционным материалом на основе минерального волокна высокой плотностью 100 кг/м2, что позволяет достичь высокого эффекта шумоподавления. |
|
Фильтрация воздухаВ установках Breezart применяются разные типы фильтров: |
