Клапаны воздушные оцинкованные

Клапан воздушный ПВКО-А (оцинкованный корпус, алюминиевые лопатки)
Клапан воздушный ПВКО-А (оцинкованный корпус, алюминиевые лопатки)

Воздушные клапаны типа ПВКО-А изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Оцинкованный корпус с алюминиевыми створками рассчитан на рабочее давление до 1800 Па. Применяется для перекрытия и регулирования расхода в магистралях прямоугольного сечения. Привод устанавливается снаружи корпуса, с доступом для обслуживания.
Клапан воздушный ПВКО-А(СТ) (оцинкованный корпус, алюминиевые лопатки, стеновой)
Клапан воздушный ПВКО-А(СТ) (оцинкованный корпус, алюминиевые лопатки, стеновой)

Воздушные клапаны типа ПВКО-А(СТ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Дроссель-клапан круглый
Дроссель-клапан круглый

Дроссель-клапан предназначен для регулирования расхода воздуха и газовоздушных смесей, не несущих угрозу взрыва, в круглых каналах систем вентиляции.

Собственное производствоТипоразмеры Ø100–500 ммСоединение: НП · ФЛ · РЗОцинкованная сталь
Типдроссель-клапан для круглых каналов
ТипоразмерыØ100–500 мм (промежуточные — под заказ)
Материал корпусаоцинкованная сталь
Управлениеручка-сектор с фиксацией положения
ПрисоединениеНП (ниппель), ФЛ (фланец), РЗ (под резинку)
Длина корпуса120–380 мм в зависимости от D
Средавоздух и невзрывоопасные газовоздушные смеси
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Регулирование расхода осуществляется поворотом одностворчатой заслонки, закреплённой на оси в корпусе клапана. Ось выведена наружу и снабжена ручкой-сектором со шкалой, фиксирующей заслонку в выбранном положении от «открыто» (0°) до «закрыто» (90°).

При повороте заслонки изменяется живое сечение канала и, соответственно, местное сопротивление участка сети. Это позволяет выполнять первичную балансировку системы и распределять расход воздуха между ветвями воздуховодов.

Материалы и исполнения

Для диаметров свыше 500 мм рекомендуется использовать воздушный клапан АВК с присоединением к обеим сторонам круглых врезок. · ventar-s.ru

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газовоздушные смеси

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; присоединение — по типу соединения, указанному в заказе (ниппельное, фланцевое или под резинку)
  • Перед клапаном рекомендуется прямой участок длиной не менее 2D, после — не менее 3D: это снижает погрешность регулирования и уровень шума
  • Ручка-сектор должна оставаться доступной для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
  • Клапан не является отсечным устройством — для полного перекрытия применяется шибер или герметичный клапан

Условное обозначение и заказ

100 – 120 – НП
  • D — диаметр, мм (первое число)
  • L — длина корпуса, мм (второе число)
  • НП — ниппельное соединение
  • ФЛ — фланцевое соединение
  • РЗ — соединение под резинку
Пример: 100 – 120 – НП — дроссель-клапан Ø100 мм, длина корпуса 120 мм, ниппельное соединение;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Дроссель-клапан круглый
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

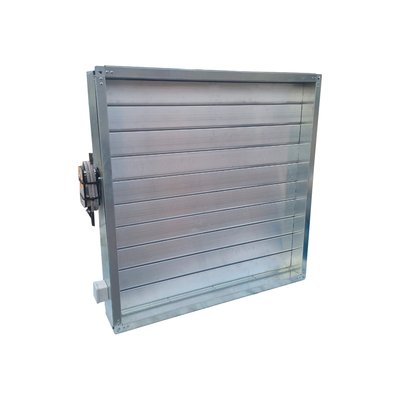

Клапан воздушный ПВКО-А(У) (оцинкованный корпус, алюминиевые лопатки, утепленный)
Клапан воздушный ПВКО-А(У) (оцинкованный корпус, алюминиевые лопатки, утепленный)

Воздушные клапаны типа ПВКО-А(У) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Дроссель-клапан прямоугольный
Дроссель-клапан прямоугольный

Дроссель-клапан предназначен для регулирования расхода воздуха и газовоздушных смесей, не несущих угрозу взрыва, в прямоугольных каналах систем вентиляции.

Собственное производствоПод ваш размер A×BДо 600×600 ммОцинкованная сталь
Типдроссель-клапан для прямоугольных каналов
Сечение A×Bлюбое, до 600×600 мм
Материал корпусаоцинкованная сталь
Управлениеручка-сектор с фиксацией положения
Длина корпуса LB+40 мм (B<1000), B+60 мм (B≥1000)
Средавоздух и невзрывоопасные газовоздушные смеси
При A, B > 600 ммрекомендуется воздушный клапан АВК
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Регулирование расхода осуществляется поворотом одностворчатой заслонки, закреплённой на оси в корпусе клапана. Ось выведена наружу и снабжена ручкой-сектором со шкалой, фиксирующей заслонку в выбранном положении от «открыто» (0°) до «закрыто» (90°).

При повороте заслонки изменяется живое сечение канала и, соответственно, местное сопротивление участка сети. Это позволяет выполнять первичную балансировку системы и распределять расход воздуха между ветвями воздуховодов.

Материалы и исполнения

Прямоугольный дроссель-клапан рекомендуется использовать при A, B ≤ 600 мм. При большем размере рекомендуется клапан АВК. · ventar-s.ru

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газовоздушные смеси

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке; присоединение — по типу соединения, указанному в заказе (ниппельное, фланцевое или под резинку)
  • Перед клапаном рекомендуется прямой участок длиной не менее 2D, после — не менее 3D: это снижает погрешность регулирования и уровень шума
  • Ручка-сектор должна оставаться доступной для обслуживания; при монтаже за подвесным потолком предусматривается ревизионный люк
  • Клапан не является отсечным устройством — для полного перекрытия применяется шибер или герметичный клапан

Условное обозначение и заказ

200×200 – 240 – 20
  • A×B — сечение, мм
  • L — длина, мм
  • 20 — размер шины, мм
Пример: 400×300 – 240 – 20 — дроссель-клапан сечением 400×300 мм, длина корпуса 240 мм, шина 20 мм;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Дроссель-клапан прямоугольный
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Шибер круглый
Шибер круглый

Шибер применяют для регулировки либо полной отсечки ветки воздуховодов от общей системы вентиляции.

Собственное производствоØ100–800 ммСоединение: НП · ФЛ · РЗОцинкованная сталь
Типшибер (отсечной клапан) для круглых каналов
ТипоразмерыØ100–800 мм
Материалоцинкованная сталь, полотно в металлическом кармане
Толщина сталиот 0,55 мм
Длина корпуса100 мм (D 100–315), 140 мм (D 350–800)
ПрисоединениеНП (ниппель), ФЛ (фланец), РЗ (под резинку)
Режим работыплавная регулировка и полная отсечка потока
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Перекрытие потока выполняется плоским полотном (шибером), которое перемещается в направляющем кармане перпендикулярно оси канала. В крайнем нижнем положении полотно полностью перекрывает сечение воздуховода.

Промежуточные положения полотна позволяют дросселировать поток. Шибер применяется там, где требуется полная отсечка ветви — например, при обслуживании оборудования или посекционном пуске системы.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети

Монтаж и обслуживание

  • Шибер монтируется в разрыв воздуховода; карман полотна располагается так, чтобы обеспечить свободный ход полотна на полную высоту
  • Направление извлечения полотна должно быть свободным по всей длине хода; расстояние до строительных конструкций принимается не менее высоты сечения канала
  • При вертикальном монтаже полотно устанавливается ходом вниз, чтобы закрытие происходило в том числе под собственным весом
  • Место установки должно оставаться доступным для обслуживания

Условное обозначение и заказ

100 – 180 – 0,55 – НП
  • D — диаметр, мм
  • L — длина, мм t — толщина стали, мм
  • НП — ниппельное соединение
  • ФЛ — фланцевое соединение
  • РЗ — соединение под резинку
Пример: 250 – 100 – 0,55 – ФЛ — шибер Ø250 мм, длина 100 мм, сталь 0,55 мм, фланцевое соединение;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Шибер круглый
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Шибер прямоугольный
Шибер прямоугольный

Шибер представляет собой металлический карман, внутри которого перемещается лист, перекрывая поток воздуха.

Собственное производствоПод ваш размер A×BПолное перекрытие потокаОцинкованная сталь
Типшибер (отсечной клапан) для прямоугольных каналов
Сечение A×Bлюбое, под заказ
Материалоцинкованная сталь, полотно в металлическом кармане
Толщина сталиот 0,55 мм
Длина корпуса160 мм (стандарт)
Присоединениена шине
Режим работыплавная регулировка и полная отсечка потока
Опцияисполнение из нержавеющей стали
Срок службыне менее 10 лет

Устройство и принцип работы

Перекрытие потока выполняется плоским полотном (шибером), которое перемещается в направляющем кармане перпендикулярно оси канала. В крайнем нижнем положении полотно полностью перекрывает сечение воздуховода.

Промежуточные положения полотна позволяют дросселировать поток. Шибер применяется там, где требуется полная отсечка ветви — например, при обслуживании оборудования или посекционном пуске системы.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети

Монтаж и обслуживание

  • Шибер монтируется в разрыв воздуховода; карман полотна располагается так, чтобы обеспечить свободный ход полотна на полную высоту
  • Направление извлечения полотна должно быть свободным по всей длине хода; расстояние до строительных конструкций принимается не менее высоты сечения канала
  • При вертикальном монтаже полотно устанавливается ходом вниз, чтобы закрытие происходило в том числе под собственным весом
  • Место установки должно оставаться доступным для обслуживания

Условное обозначение и заказ

200×200 – 160 – 0,55 – 20
  • A×B — сечение, мм
  • L — длина, мм t — толщина стали, мм
  • 20 — размер шины, мм
Пример: 400×400 – 160 – 0,55 – 20 — шибер сечением 400×400 мм, длина 160 мм, сталь 0,55 мм, шина 20 мм. В стандартном шибере длина L=160 мм.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Шибер прямоугольный
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан воздушный ПВКО-А(У-СТ) (оцинкованный корпус, алюминиевые лопатки, утепленный, стеновой)
Клапан воздушный ПВКО-А(У-СТ) (оцинкованный корпус, алюминиевые лопатки, утепленный, стеновой)

Стеновое исполнение Воздушные клапаны типа ПВКО-А(У-СТ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Заслонка круглая унифицированная АЗД 122/134
Заслонка круглая унифицированная АЗД 122/134

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производствоØ200–1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка круглая унифицированная
ТипоразмерыØ200–1000 мм
Материалоцинкованная сталь
Присоединениефланцевое
Длина корпуса350 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо специальному заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 3155компактные приводы
355 – 50010
· ventar-s.ru560 – 80015 – 20
900 – 125030 – 40

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 122-00-Р – 250 – Э
  • АЗД 1XX-XX — модель
  • D — диаметр, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 122-03-Р – 400 – Э — заслонка Ø400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка круглая унифицированная АЗД 122/134
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка взрывозащищенная прямоугольная АЗД 193
Заслонка взрывозащищенная прямоугольная АЗД 193

Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.

Собственное производствоВзрывозащищённое исполнение250×250…1000×1000 ммЧёрная сталь
Типзаслонка прямоугольная, взрывозащищённое исполнение
Типоразмеры250×250…1000×1000 мм
Материалчёрная сталь
Зоны установкиВ1, В1А, В1Б по ПУЭ
Длина корпуса120 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавзрывоопасные воздушные смеси
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем
· ventar-s.ru

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
  • Условия применения: зоны установки — В1, В1А, В1Б по ПУЭ
  • среда — взрывоопасные воздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 193-00-Р – 250×250 – Р
  • АЗД 193-0X — модель
  • A×B — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 193-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка взрывозащищенная прямоугольная АЗД 193
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка круглая унифицированная АЗД 133/136
Заслонка круглая унифицированная АЗД 133/136

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производствоØ200–1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка круглая унифицированная
ТипоразмерыØ200–1000 мм
Материалоцинкованная сталь
Присоединениефланцевое
Длина корпуса350 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо специальному заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 3155компактные приводы
355 – 50010
· ventar-s.ru560 – 80015 – 20
900 – 125030 – 40

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 133-00-Р – 250 – Р
  • АЗД 1XX-XX — модель
  • D — диаметр, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 133-03-Р – 400 – Э — заслонка Ø400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка круглая унифицированная АЗД 133/136
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка прямоугольная унифицированная АЗД 190
Заслонка прямоугольная унифицированная АЗД 190

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине.

Собственное производство250×250…1000×1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка прямоугольная унифицированная
Типоразмеры250×250…1000×1000 мм
Материалоцинкованная сталь
Присоединениена шине
Длина корпуса120 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 190-00-Р – 250×250 – Э
  • АЗД 190-0X — модель
  • B×A — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 190-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка прямоугольная унифицированная АЗД 190
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Заслонка прямоугольная унифицированная АЗД 192
Заслонка прямоугольная унифицированная АЗД 192

Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.

Собственное производство250×250…1000×1000 ммРучка или площадка под приводОцинкованная сталь
Типзаслонка прямоугольная унифицированная
Типоразмеры250×250…1000×1000 мм
Материалоцинкованная сталь
Присоединениена шине
Длина корпуса180 мм (стандарт)
УправлениеР — ручка, Э — площадка под электропривод
Средавоздух и невзрывоопасные газопаровоздушные смеси
Нестандартные размерыпо заказу
Срок службыне менее 10 лет. Ресурс электропривода определяется его изготовителем

Устройство и принцип работы

Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).

Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.

Где применяется

  • Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
  • регулирование и балансировка расхода воздуха по участкам сети
  • Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси

Подбор электропривода

Площадь сечения B×H, м²Крутящий момент, Н·мПримечание
до 0,45компактные приводы
· ventar-s.ru0,4 – 0,8
100,8 – 1,6
15 – 201,6 – 3,0
30 – 40свыше 3,0

Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.

Монтаж и обслуживание

  • Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
  • Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
  • Это снижает шум и повышает точность регулирования
  • В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
  • Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

Условное обозначение и заказ

АЗД 192-00-Р – 250×250 – Р
  • АЗД 192-0X — модель
  • A×B — сечение, мм
  • Р — исполнение с ручкой
  • Э — с площадкой под электропривод
Пример: 192-02-Р – 400×400 – Э — заслонка 400×400 мм с площадкой под электропривод;

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Заслонка прямоугольная унифицированная АЗД 192
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

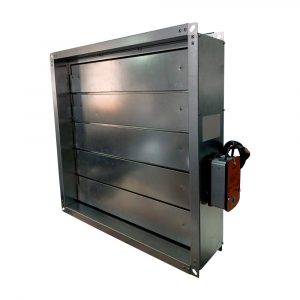

Клапан воздушный ПВКО-А(У-УСЛ) (оцинкованный корпус, алюминиевые лопатки, утепленный, усиленный)
Клапан воздушный ПВКО-А(У-УСЛ) (оцинкованный корпус, алюминиевые лопатки, утепленный, усиленный)

Утеплённый, кабель 16 Вт/м² Воздушные клапаны типа ПВКО-А(У-УСЛ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па.

Клапан обратный круглый КО
Клапан обратный круглый КО

Клапан обратный общего назначения предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам при присоединении последних к коллекторам.

Собственное производствоØ250–1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг
Типобратный клапан для круглых каналов
ТипоразмерыКО-00…КО-07, Ø250–1250 мм
Материалчёрная х/к или оцинкованная сталь
Приводне требуется (гравитационный)
ИсполненияКОв (вертикальное), КОг (горизонтальное) — по заказу
Масса4,6–35,3 кг
Длина корпуса50–64 мм (чёрная), 100–200 мм (оцинковка)
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса и поворотных лопаток на осях. Открытие происходит под действием динамического напора потока, закрытие — под действием силы тяжести после остановки вентилятора.

Такая схема исключает переток воздуха через ответвления к отключённым вентиляторам при их присоединении к общему коллектору. Работа полностью автоматическая, источник энергии не требуется.

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке за вентилятором либо в ответвлении перед коллектором
  • Монтажное положение определяется исполнением: КОв — вертикальные участки, КОг — горизонтальные
  • Установка в положении, не соответствующем исполнению, нарушает работу лопаток
  • Прямой участок до клапана — не менее 2D, после — не менее 3D
  • Установка непосредственно за отводом или тройником увеличивает сопротивление и вызывает вибрацию лопаток

Условное обозначение и заказ

КО-02 – 400 – 50
  • КО-0X — модель
  • D — диаметр, мм
  • L — длина, мм
Пример: КО-03 – 500 – 50 — обратный клапан Ø500 мм, длина 50 мм (чёрная сталь);
Пример: КО-05 – 800 – 200 — обратный клапан Ø800 мм, длина 200 мм (оцинкованная сталь).

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный круглый КО
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан обратный прямоугольный КОп
Клапан обратный прямоугольный КОп

Клапан обратный прямоугольный предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам.

Собственное производство150×150…1250×1250 ммЧёрная или оцинкованная стальИсполнения КОв / КОг
Типобратный клапан для прямоугольных каналов
ТипоразмерыКОп-00…КОп-07, 150×150…1250×1250 мм
Материалчёрная х/к или оцинкованная сталь
Приводне требуется (гравитационный)
Скорость воздуха≥5 м/с (горизонтальные участки), ≥4 м/с (вертикальные)
ИсполненияКОв, КОг — по заказу
Масса3,7–35,5 кг
Срок службыне менее 10 лет

Устройство и принцип работы

Клапан состоит из корпуса прямоугольного сечения и поворотных лопаток на осях. Открытие происходит под действием напора потока, закрытие — гравитационное.

Для устойчивого открытия лопаток скорость воздуха в канале должна быть не ниже 5 м/с на горизонтальных участках и не ниже 4 м/с на вертикальных. При меньших скоростях возможно частичное открытие и завышение сопротивления.

Материалы и исполнения

По специальному заказу возможно производство клапанов вертикального и горизонтального исполнения (КОв, КОг). · ventar-s.ru

Где применяется

Устанавливается на нагнетательной стороне вентиляторов и в ответвлениях вентиляционных сетей для защиты от обратного потока воздуха при отключении вентилятора, а также для исключения перетока воздуха между помещениями

Монтаж и обслуживание

  • Клапан монтируется в разрыв воздуховода на прямом участке
  • Исполнение (КОв/КОг) должно соответствовать пространственному положению участка
  • Скорость воздуха в канале при работе вентилятора должна быть не ниже 5 м/с (горизонтальные участки) и 4 м/с (вертикальные) — иначе лопатки открываются не полностью. · ventar-s.ru Прямые участки: до клапана не менее 2 эквивалентных диаметров, после — не менее 3
  • Крепление к воздуховоду выполняется без перекоса корпуса; деформация корпуса приводит к заклиниванию лопаток

Условное обозначение и заказ

КОп-03 – 250×250 – 50
  • КОп-0X — модель
  • A×B — сечение, мм
  • L — длина, мм
Пример: КОп-04 – 500×500 – 50 — обратный клапан 500×500 мм, длина 50 мм (чёрная сталь);
Пример: КОп-06 – 1000×1000 – 200 — обратный клапан 1000×1000 мм (оцинкованная сталь).

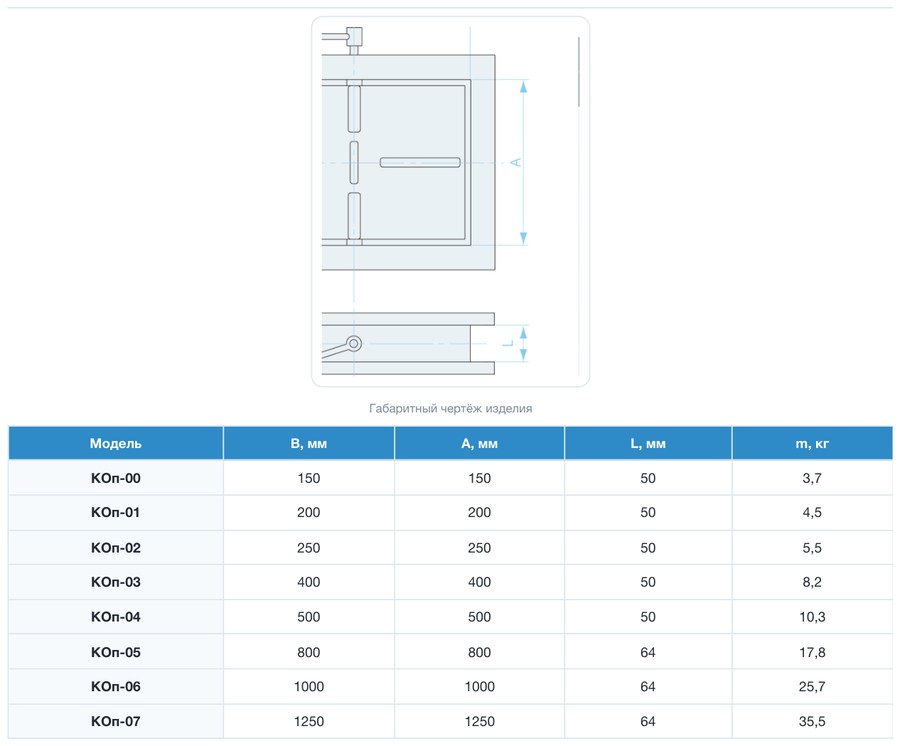

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры — Клапан обратный прямоугольный КОп
Габаритный чертёж изделияувеличить

Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.

Клапан воздушный ПВКО-А(УСЛ) (оцинкованный корпус, алюминиевые лопатки, усиленный)
Клапан воздушный ПВКО-А(УСЛ) (оцинкованный корпус, алюминиевые лопатки, усиленный)

Воздушные клапаны типа ПВКО-А(УСЛ) изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Исполнение с усиленным лопаточным узлом рассчитано на повышенные нагрузки и рабочее давление до 1800 Па. Корпус оцинкованный, створки алюминиевые, управление ручное или электроприводом. Применяется в магистралях прямоугольного сечения.
Клапан воздушный круглый КВК-УСЛ (усиленный)
Клапан воздушный круглый КВК-УСЛ (усиленный)

Клапан воздушный круглый КВК-УСЛ — усиленная конструкция для повышенных давлений и больших диаметров: усиленный корпус, лопатки и узлы привода.

Клапан воздушный круглый КВКУ (утепленный)
Клапан воздушный круглый КВКУ (утепленный)

Клапан воздушный круглый КВКУ — утеплённое исполнение с теплоизоляцией корпуса и лопаток: применяется на границе тёплого и холодного контуров, где важно исключить промерзание и конденсат.

Клапан воздушный круглый КВКУ-УСЛ (утепленный усиленный)
Клапан воздушный круглый КВКУ-УСЛ (утепленный усиленный)

Клапан воздушный круглый КВКУ-УСЛ — сочетание усиленной конструкции и теплоизоляции: для наружной установки и приточных систем, работающих при отрицательных температурах.

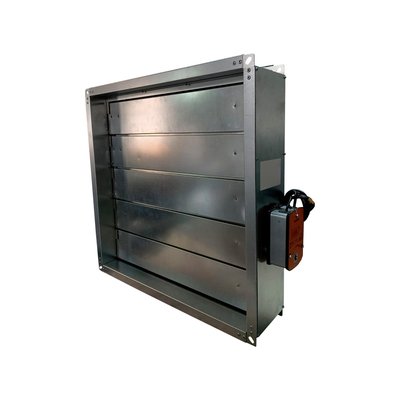

Клапан воздушный оцинкованный ПВКО
Клапан воздушный оцинкованный ПВКО

Воздушные клапаны типа ПВКО изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Клапан воздушный оцинкованный ПВКО-СТ (стеновой)
Клапан воздушный оцинкованный ПВКО-СТ (стеновой)

Воздушные клапаны типа ПВКО-СТ изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

Клапан воздушный оцинкованный ПВКО-У (утепленный)
Клапан воздушный оцинкованный ПВКО-У (утепленный)

Воздушные клапаны типа ПВКО-У изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

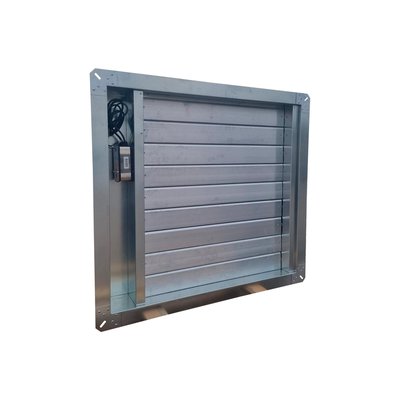

Клапан воздушный оцинкованный ПВКО-У-СТ (утепленный, стеновой)
Клапан воздушный оцинкованный ПВКО-У-СТ (утепленный, стеновой)

Воздушные клапаны типа ПВКО-У-СТ изготавливаются прямоугольного сечения; рабочее давление — до 1800 Па. Корпус — из оцинкованной стали толщиной 1 мм.

  • 1
  • 2
Не нашли нужную позицию или нужен нестандартный размер?

Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.

Отправить спецификацию

Оцинкованные воздушные клапаны

Клапаны из оцинкованной стали — основа ассортимента: они применяются в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления жилых, общественных, административных и производственных зданий. Оцинкованное покрытие обеспечивает коррозионную стойкость в средах, агрессивность которых не выше агрессивности воздуха.

Основная серия — ПВКО

Многостворчатые клапаны ПВКО изготавливаются прямоугольного сечения под любой размер. Корпус — оцинкованная сталь толщиной 1 мм, заслонки коробчатого типа из оцинкованной стали (в исполнении ПВКО-А ламели выполнены из усиленного алюминиевого профиля). В местах примыкания лопаток установлен уплотнитель, повышающий герметичность в закрытом положении.

ПараметрЗначение
Рабочее давлениедо 1800 Па
Размеры В×Нлюбые, под заказ
Корпусдлина 170 мм, фланцы 30 мм (стеновое исполнение — 200 мм и 45 мм)
Управлениеэлектропривод МВ/МВЕ 220 или 24 В, либо ручной сектор
Опцииутепление (У), усиление (УСЛ), стеновое исполнение (СТ), нержавеющая сталь AISI 304/316/430

Что ещё входит в раздел

Кроме ПВКО здесь представлены круглые заслонки КВК, унифицированные заслонки АЗД, обратные клапаны КО и КОп, дроссель-клапаны и шиберы — все в оцинкованном исполнении.

Смежные разделы

Частые вопросы

Какое рабочее давление выдерживают клапаны ПВКО?

До 1800 Па. Для повышенных нагрузок и увеличенных сечений предусмотрено усиленное исполнение (УСЛ).

Чем отличается ПВКО от ПВКО-А?

ПВКО — полностью оцинкованный клапан: и корпус, и заслонки выполнены из оцинкованной стали. У ПВКО-А корпус оцинкованный, а ламели изготовлены из усиленного алюминиевого профиля.

Можно ли заказать клапан из нержавеющей стали?

Да, по запросу изготавливаем клапаны в коррозионностойком исполнении из стали AISI 304, AISI 316 или AISI 430. Исключение составляют приточные клапаны КИВ и ирисовые клапаны IRIS стандартной серии.

Полезные статьи

Рассчитаем и изготовим под ваш проектЛюбой размер и исполнение, нержавеющая сталь по запросу. Расчёт по спецификации — бесплатно.
Отправить спецификацию

Производство и поставка вентиляционного, противопожарного и климатического оборудования. Собственная марка AIRS.

📍 Москва ▾

Каталог

ВентиляцияКондиционированиеТепловое оборудованиеБренды оборудованияРаспродажа

Компания

О компанииМонтаж и проектированиеНаши объектыСертификатыОтзывыНовостиСтатьи

Покупателям

Оплата и доставкаОтсрочка платежаПрайс-листыКаталоги PDFBIM-моделиКонтакты

Контакты

+7 (495) 640-24-15 info@ventar-s.ru Офис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1 Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3) Пн–Чт 9:00–18:00, Пт до 17:00

ВЕНТАР-С в городах России

Показать все города
© 2017–2026 ООО ТД «ВЕНТАР-С» · ИНН 7720384233 · ОГРН 1177746568911 Политика конфиденциальности Согласие на обработку данных Реквизиты
