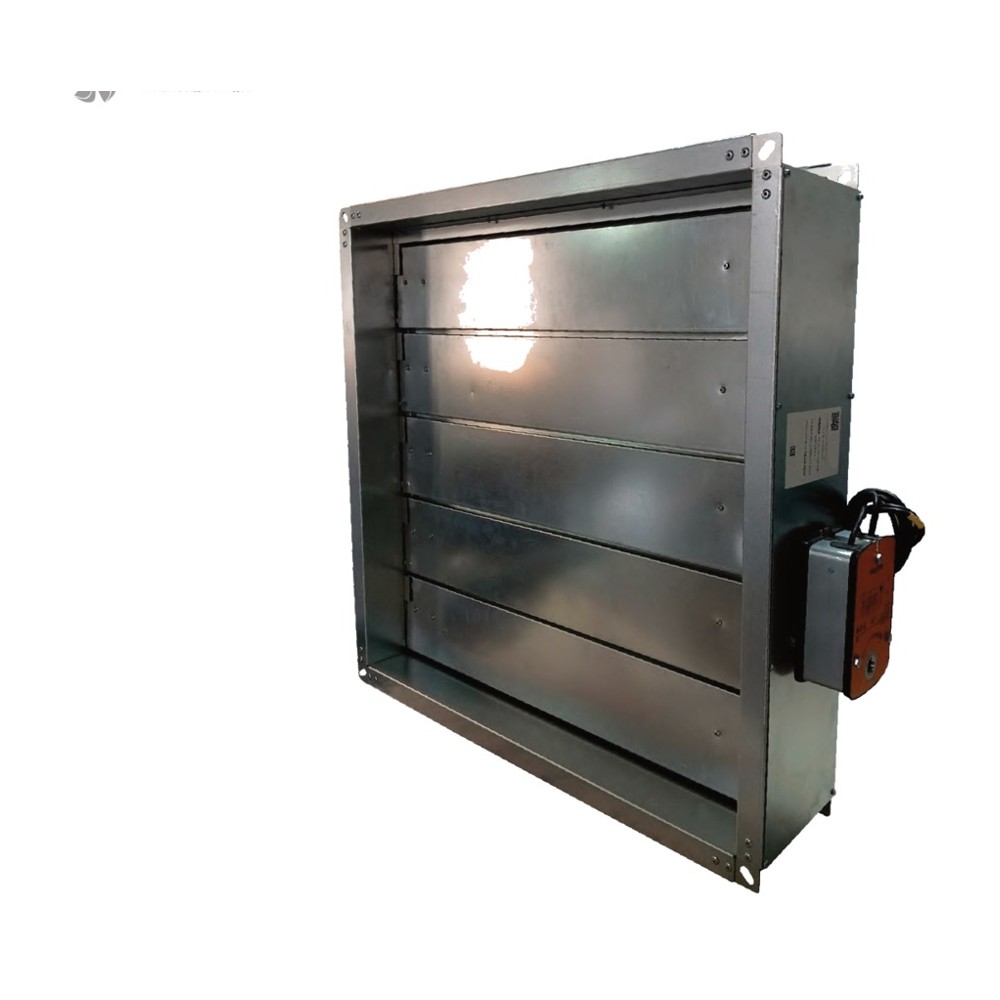

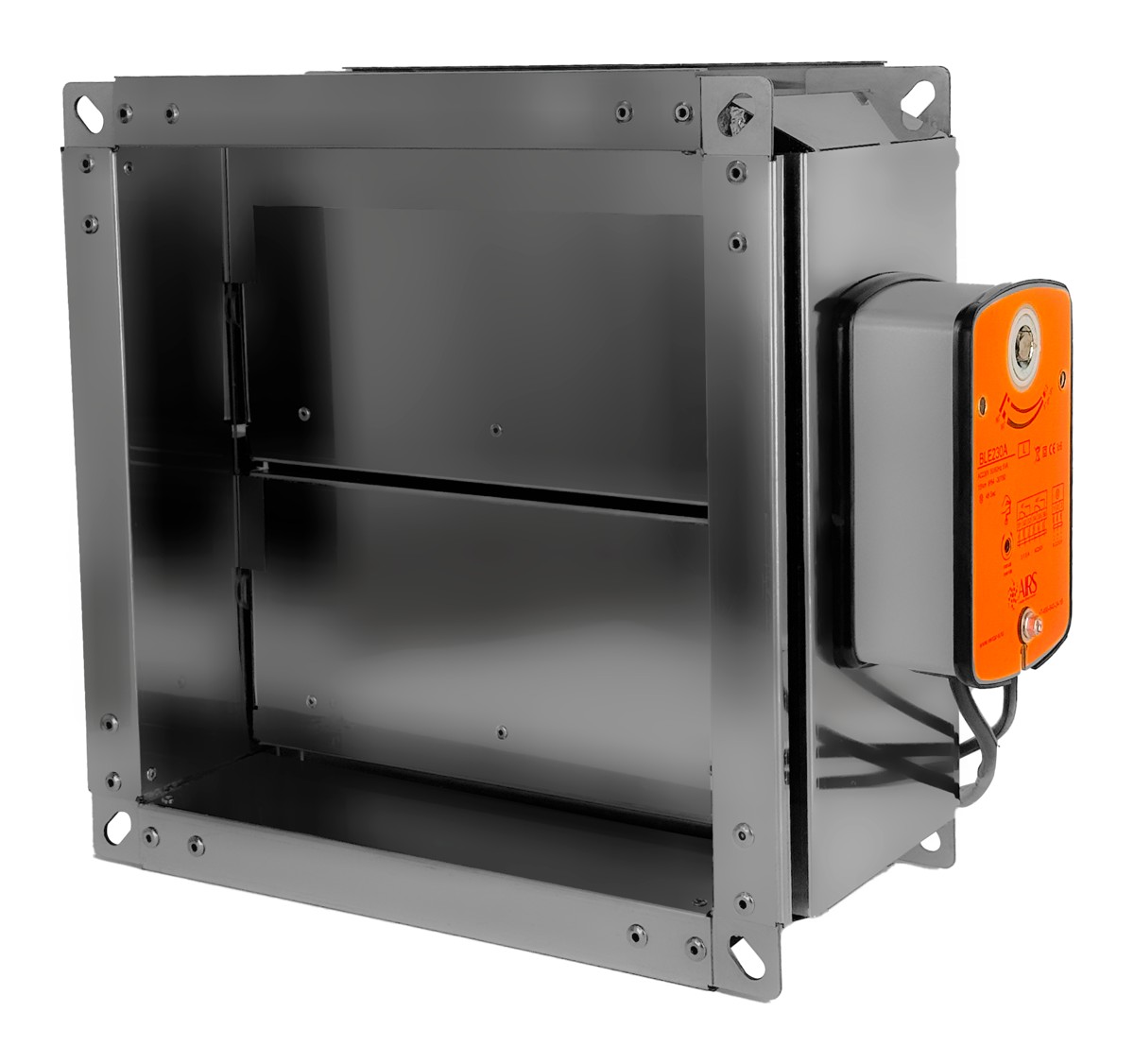

Клапан воздушный из нержавеющей стали ПВКН
Воздушные клапаны ПВКН изготавливаются прямоугольного сечения из нержавеющей стали AISI 304, 316 или 430; рабочее давление — до 1800 Па. Корпус длиной 170 мм с монолитными фланцами 30 мм.
⚙️ Подбор и заказ
Характеристики
Описание
Устройство и принцип работы
ПВКН — исполнение для агрессивной среды и помещений с требованиями к гигиене. Корпус и лопатки изготовлены из нержавеющей стали AISI 304, AISI 316 или AISI 430 — марка выбирается по составу среды и температуре.
Конструктивно ПВКН повторяет ПВКО: корпус 170 мм с монолитными фланцами 30 мм, лопатки коробчатого типа, уплотнитель по местам примыкания. Дополнительную жёсткость лопатке придаёт стальной пруток, установленный по всей её ширине, — поэтому створка не прогибается даже на широких клапанах. Клапан работоспособен в любой пространственной ориентации.
Управление — электропривод AIRS, размещаемый на боковой стенке корпуса, либо ручной сектор с фиксацией положения. Ось регулирования может быть расположена на любой из лопаток и на любой высоте — привод ставят там, где к нему есть доступ для обслуживания.
Материалы и исполнения
Корпус и лопатки — нержавеющая сталь AISI 304, AISI 316 или AISI 430; марка выбирается по составу среды. AISI 430 — влажный воздух без химии; AISI 304 — универсальная пищевая и общепромышленная; AISI 316 — хлориды, морской климат, агрессивные среды. По запросу — утеплённое исполнение с греющим кабелем 16 Вт/м и усиленная рама для больших сечений.
Где применяется
- Пищевые производства, молочные и мясные цеха, помещения с мойкой оборудования
- Фармацевтика, лаборатории и чистые помещения
- Бассейны, аквапарки и влажные производства — среда с хлоридами
- Химические участки и вытяжки, где обычная оцинковка не держит среду
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| свыше 3,0 | 2 привода или секционирование | по расчёту |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Когда выбирают это исполнение
ПВКН берут там, где оцинковка не держит среду или недопустима по гигиене: пищевые и молочные цеха с мойкой оборудования, фармацевтика и чистые помещения, бассейны и аквапарки с хлоридами в воздухе, химические вытяжки. Конструктивно это ПВКО в нержавеющей стали — с теми же размерами, приводами и сроком изготовления.
Монтаж и обслуживание
- Клапан монтируется в разрыв воздуховода или в проём строительной конструкции; присоединение — фланцевое, по монолитным фланцам корпуса
- Работоспособен в любой пространственной ориентации
- Клапан устанавливается без перекосов; деформация корпуса при затяжке крепежа приводит к неплотному смыканию лопаток
- Электропривод и ручной сектор должны оставаться доступными для обслуживания; за подвесным потолком предусматривается ревизионный люк
- Перед пуском выполняется пробный цикл «открыто—закрыто» и проверяется отсутствие задевания лопаток за корпус
Условное обозначение и заказ
- ПВКН — клапан воздушный из нержавеющей стали
- М / Р — электропривод / ручной сектор
- B – H — ширина и высота клапана, мм
- МВ / МВЕ — привод с возвратной пружиной / реверсивный
- 220 / 24 — питание привода: от сети 230 В или 24 В
- УПК — утепление электропривода греющим кабелем
Подбор и заказ. Изготавливаем клапаны из нержавеющей стали любых размеров под ваш проект. Пришлите размеры сечения, состав среды и температуру — подберём марку стали, исполнение, привод и посчитаем стоимость.
