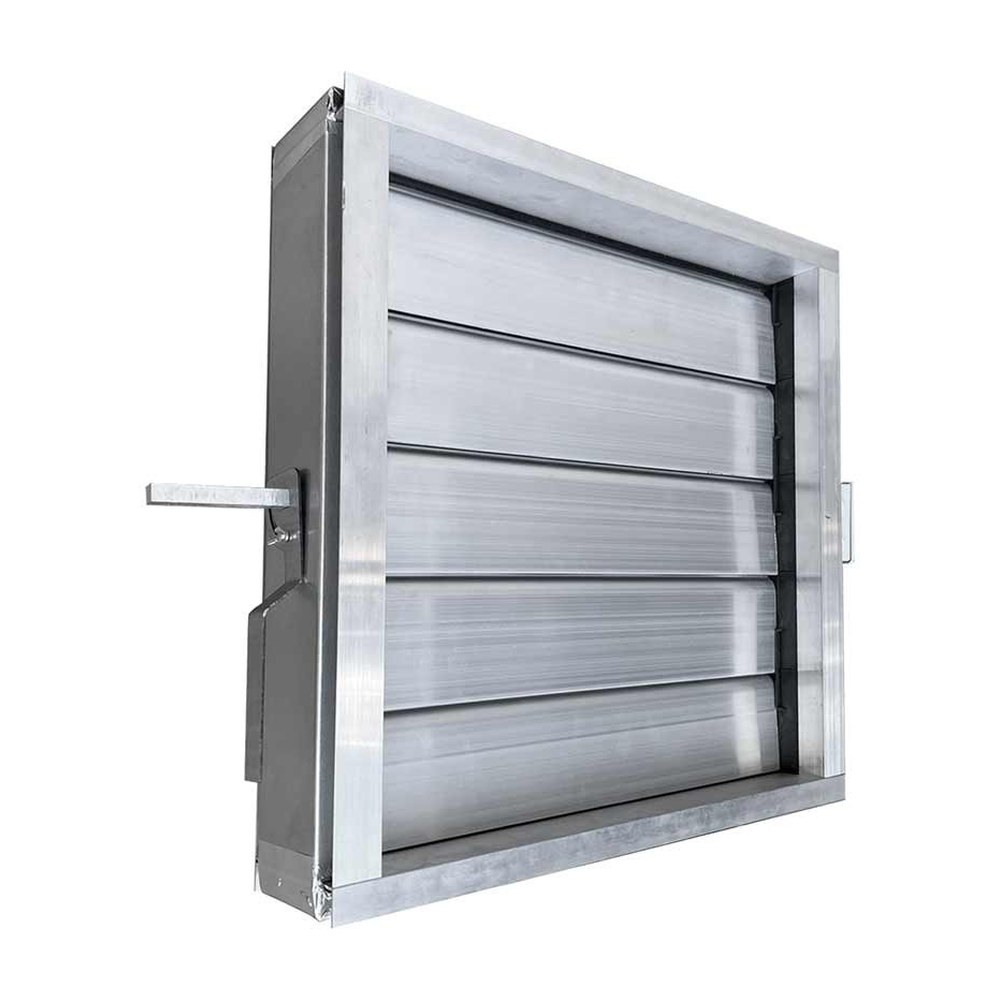

Клапан воздушный алюминиевый ПВКУ (утепленный)
Воздушные клапаны ПВКУ — утеплённое исполнение алюминиевого клапана ПВК для работы при отрицательных температурах: по периметру корпуса установлен саморегулирующийся греющий кабель электрической мощностью 16 Вт/м.
Утепление створок предотвращает образование конденсата и наледи, поэтому клапан сохраняет подвижность на воздухозаборе в мороз. Управление — ручное или электроприводом, в том числе с возвратной пружиной, чтобы клапан закрывался при пропадании питания.⚙️ Подбор и заказ
Описание
Воздушные клапаны ПВКУ — утеплённое исполнение алюминиевого клапана ПВК для работы при отрицательных температурах: по периметру корпуса установлен саморегулирующийся греющий кабель электрической мощностью 16 Вт/м.
Устройство и принцип работы
Клапан собран из алюминиевого профиля: корпус и лопатки выполнены прессованием, что обеспечивает малую массу при большой площади сечения. Лопатки установлены на осях и связаны синхронизирующими шестернями со взаимно- противоположным вращением.
Встречное вращение соседних лопаток обеспечивает равномерное перекрытие потока и снижает выходную закрутку воздуха. Управление — электромеханический привод либо рукоятка ручного управления.
Материалы и исполнения
Тип привода — электромеханический «Belimo» 220/24 В (а также аналогичные приводы других производителей) либо рукоятка для ручного управления. · ventar-s.ru
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| 0,4 – 0,8 | 10 | — |
| 0,8 – 1,6 | 15 – 20 | — |
| 1,6 – 3,0 | 30 – 40 | — |
| свыше 3,0 | 2 привода или секционирование | по расчёту |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Клапан монтируется в разрыв воздуховода, в проём или на воздухозаборной решётке; присоединение — фланцевое
- Опорная конструкция должна воспринимать массу клапана без передачи нагрузки на воздуховод — особенно для больших типоразмеров. · ventar-s.ru Клапан устанавливается без перекосов: деформация рамы нарушает синхронность работы шестерён и вызывает заклинивание лопаток
- Привод или рукоятка должны оставаться доступными для обслуживания
- В утеплённом исполнении (ПВКУ) греющий кабель подключается к сети 220 В через отдельную линию с защитным аппаратом
Условное обозначение и заказ
- ПВКУ — клапан воздушный алюминиевый утеплённый
- М / Р — электропривод / рукоятка
- В / Н — горизонтальный / вертикальный размер, мм
- МВ / МВЕ — привод с возвратной пружиной / реверсивный
- 220 — напряжение питания (220 В / 24 В)

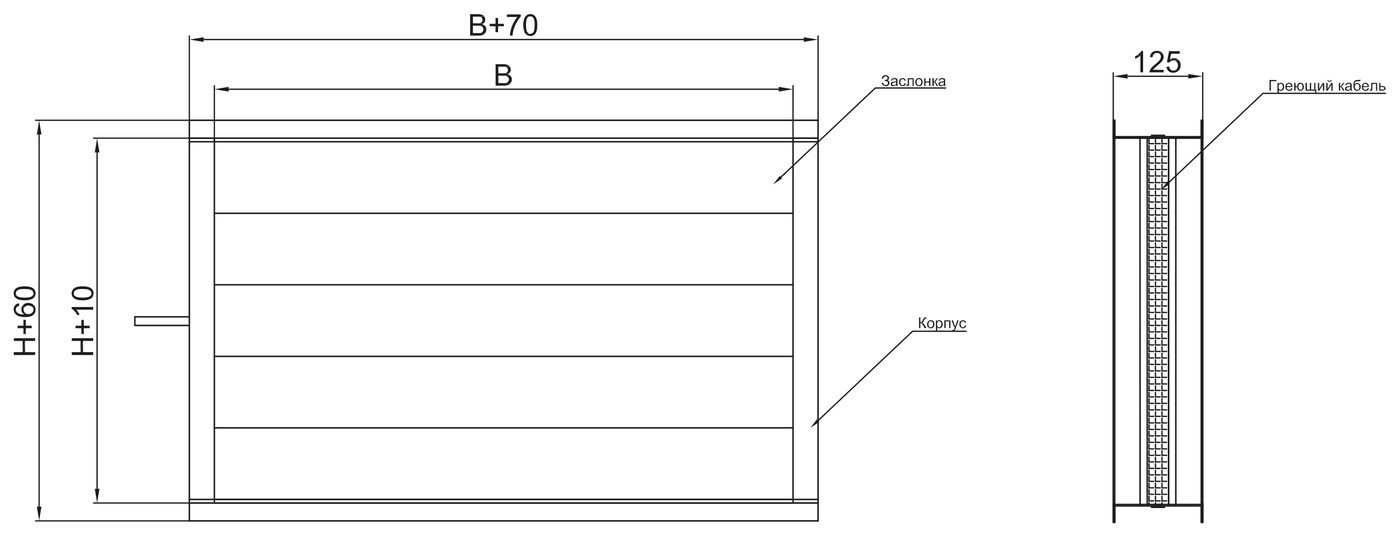

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
