Показано 5 из 5 товаров
Заслонки АЗД
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 315 | 5 | компактные приводы |
| 355 – 500 | 10 | — |
| · ventar-s.ru | 560 – 800 | 15 – 20 |
| — | 900 – 1250 | 30 – 40 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки
Условное обозначение и заказ
- АЗД 1XX-XX — модель
- D — диаметр, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод

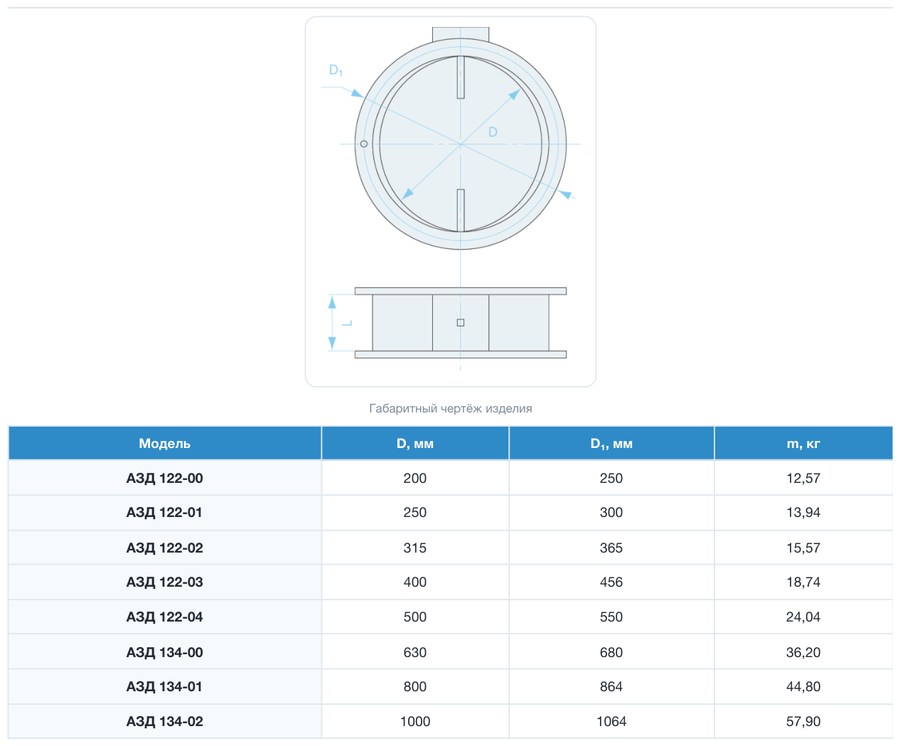

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Заслонка предназначена для регулирования количества воздуха и взрывоопасных воздушных смесей в вентиляционных системах взрывоопасных производств. Изготовлена из чёрной стали.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Вентиляционные системы взрывоопасных производств: устанавливается во взрывоопасных зонах помещений (классы В-1, В-1А, В-1Б по ПУЭ), где перемещаются взрывоопасные смеси по ГОСТ 12.1.011
- Условия применения: зоны установки — В1, В1А, В1Б по ПУЭ
- среда — взрывоопасные воздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| · ventar- | s.ru | 0,4 – 0,8 |
| 10 | — | 0,8 – 1,6 |
| 15 – 20 | — | 1,6 – 3,0 |
| 30 – 40 | — | свыше 3,0 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки
Условное обозначение и заказ
- АЗД 193-0X — модель
- A×B — сечение, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод

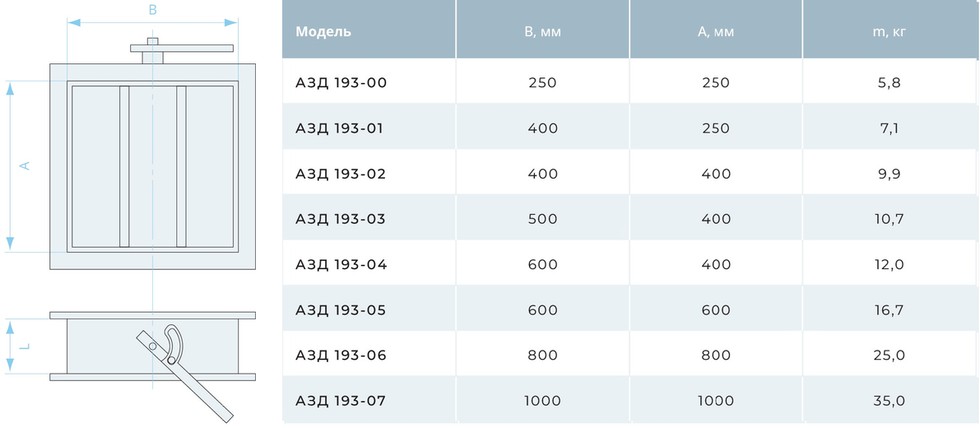

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 315 | 5 | компактные приводы |
| 355 – 500 | 10 | — |
| · ventar-s.ru | 560 – 800 | 15 – 20 |
| — | 900 – 1250 | 30 – 40 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки
Условное обозначение и заказ
- АЗД 1XX-XX — модель
- D — диаметр, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод

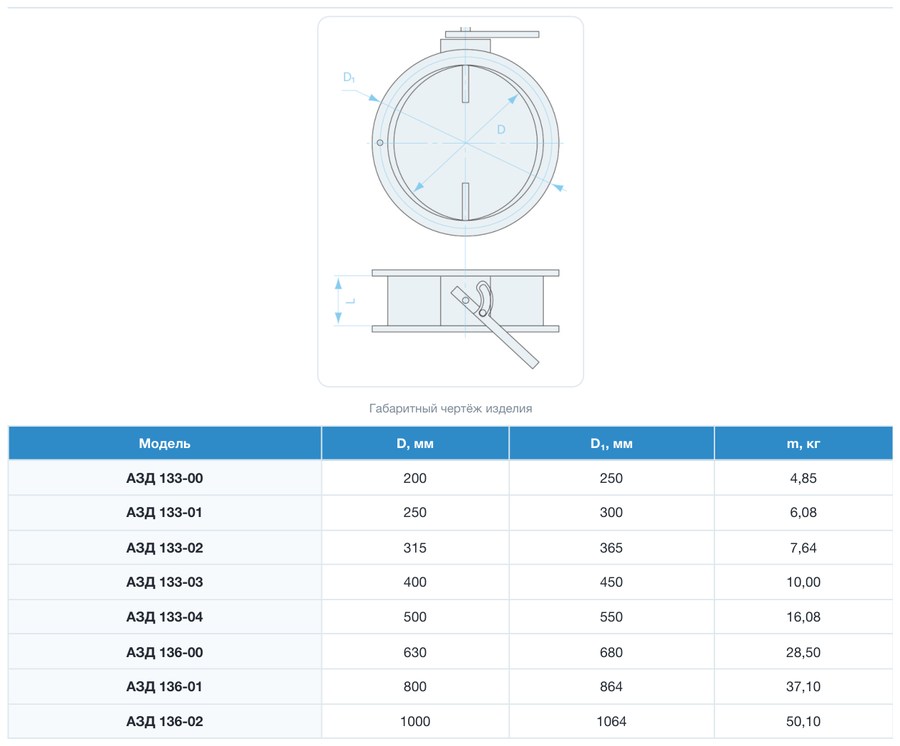

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей. Выполнена из оцинкованной стали на шине.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| · ventar- | s.ru | 0,4 – 0,8 |
| 10 | — | 0,8 – 1,6 |
| 15 – 20 | — | 1,6 – 3,0 |
| 30 – 40 | — | свыше 3,0 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки
Условное обозначение и заказ
- АЗД 190-0X — модель
- B×A — сечение, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод

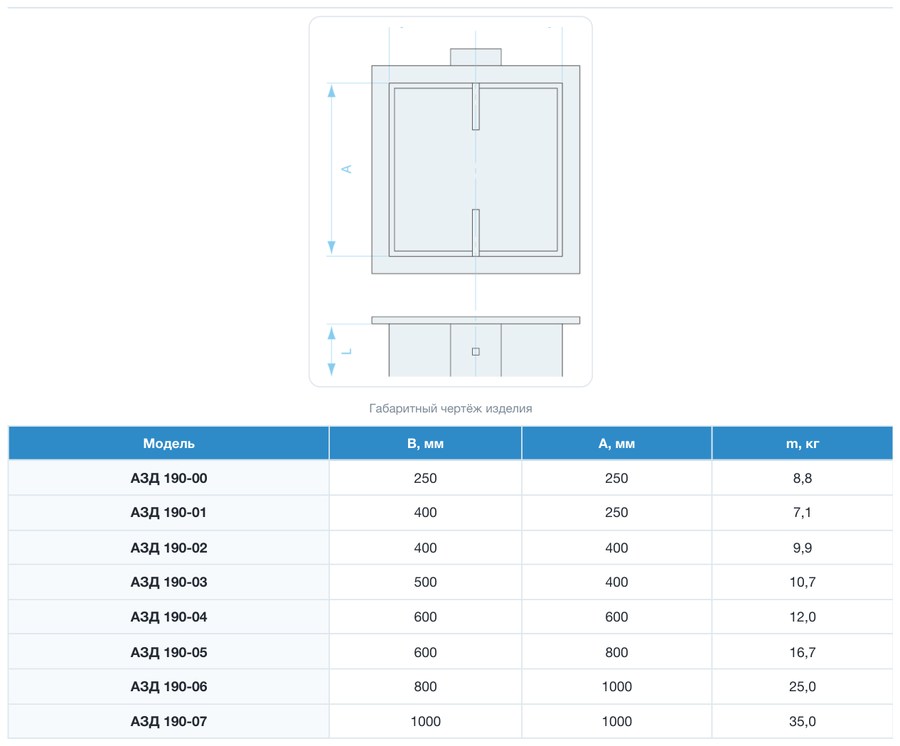

Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 0,4 | 5 | компактные приводы |
| · ventar- | s.ru | 0,4 – 0,8 |
| 10 | — | 0,8 – 1,6 |
| 15 – 20 | — | 1,6 – 3,0 |
| 30 – 40 | — | свыше 3,0 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки
Условное обозначение и заказ
- АЗД 192-0X — модель
- A×B — сечение, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод
Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Унифицированные заслонки АЗД
Заслонки АЗД предназначены для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей в системах вентиляции и кондиционирования. Заслонка состоит из корпуса и поворотной створки на оси; ось выведена наружу и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Модельный ряд
| Серия | Сечение | Длина корпуса | Присоединение |
|---|---|---|---|
| АЗД 122/134 | Ø200–1000 мм | 350 мм | фланцевое |
| АЗД 133/136 | Ø200–1000 мм | 350 мм | фланцевое |
| АЗД 190 | 250×250–1000×1000 мм | 120 мм | на шине |
| АЗД 192 | 250×250–1000×1000 мм | 180 мм | на шине |
| АЗД 196/197 | Ø200–1000 мм | 350 мм | взрывозащищённое исполнение, чёрная сталь |
| АЗД 193 | 250×250–1000×1000 мм | 120 мм | взрывозащищённое исполнение, чёрная сталь |
Исполнения Р и Э
Исполнение Р — с ручкой-сектором: заслонка настраивается однократно при наладке системы. Исполнение Э — с площадкой под электропривод: заслонка встраивается в контур автоматического управления и может работать по сигналу датчиков или диспетчерской системы. Подбор привода выполняется по площади сечения либо по диаметру — рассчитаем бесплатно.
Смежные разделы
Частые вопросы
Чем отличаются исполнения Р и Э?
Р — заслонка с ручкой-сектором для ручной настройки. Э — с площадкой и квадратом под электропривод для автоматического управления.
Можно ли заказать заслонку нестандартного размера?
Да, по специальному заказу изготавливаются заслонки любых размеров, в том числе промежуточных диаметров.
Какие заслонки подходят для взрывоопасных зон?
Серии АЗД 196/197 (круглые) и АЗД 193 (прямоугольные) — они изготавливаются из чёрной стали и предназначены для зон классов В1, В1А, В1Б по ПУЭ.
