Заслонка круглая унифицированная АЗД 122/134
Заслонка предназначена для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей.
Устройство и принцип работы
Заслонка состоит из корпуса и поворотной створки, закреплённой на оси. Ось выведена наружу через втулку и заканчивается ручкой-сектором (исполнение Р) либо площадкой с квадратом под электропривод (исполнение Э).
Поворот створки от 0° до 90° изменяет живое сечение канала, что позволяет регулировать расход воздуха на участке и выполнять наладку системы. В исполнении Э заслонка встраивается в контур автоматического управления.
Где применяется
- Системы приточной и вытяжной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных и производственных зданий
- регулирование и балансировка расхода воздуха по участкам сети
- Условия применения: среда — воздух и невзрывоопасные газопаровоздушные смеси
Подбор электропривода
| Площадь сечения B×H, м² | Крутящий момент, Н·м | Примечание |
|---|---|---|
| до 315 | 5 | компактные приводы |
| 355 – 500 | 10 | — |
| · ventar-s.ru | 560 – 800 | 15 – 20 |
| — | 900 – 1250 | 30 – 40 |
Значения ориентировочные, для предварительного выбора. Точный подбор привода под ваш типоразмер наши инженеры выполняют бесплатно — с учётом перепада давления, типа уплотнения и наличия возвратной пружины.
Монтаж и обслуживание
- Заслонка монтируется в разрыв воздуховода на прямом участке; присоединение — фланцевое либо на шине в зависимости от исполнения
- Прямые участки: до заслонки не менее 2 эквивалентных диаметров, после — не менее 3
- Это снижает шум и повышает точность регулирования
- В исполнении Э площадка привода должна быть доступна для монтажа и обслуживания; момент привода подбирается по площади сечения
- Затяжка крепежа выполняется без перекоса корпуса: деформация корпуса вызывает заклинивание створки

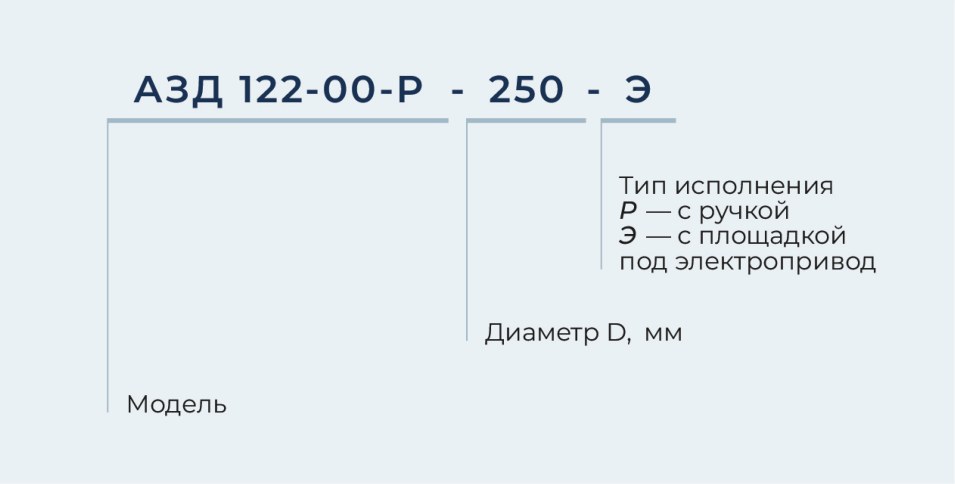

Условное обозначение и заказ
- АЗД 1XX-XX — модель
- D — диаметр, мм
- Р — исполнение с ручкой
- Э — с площадкой под электропривод
Габаритные и присоединительные размеры
Подбор и заказ. Изготавливаем клапаны любых размеров под ваш проект. Пришлите размеры сечения и условия работы — подберём исполнение, привод и посчитаем стоимость.
