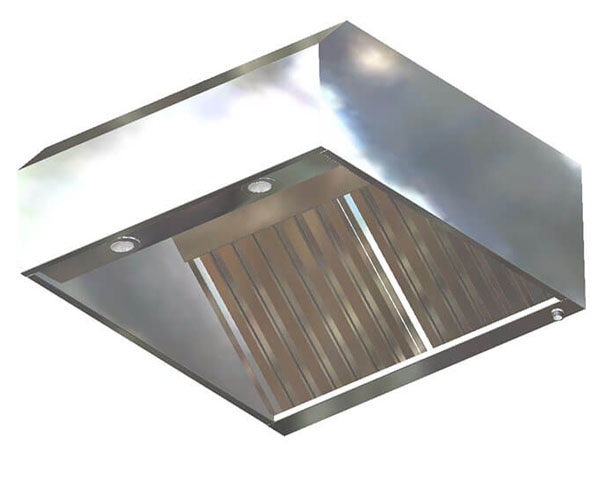

Пристенные приточно-вытяжные зонты ВЗ-3А
Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами). В жиросборник вваривается патрубок (штуцер с трубной резьбой 3/4″). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники.

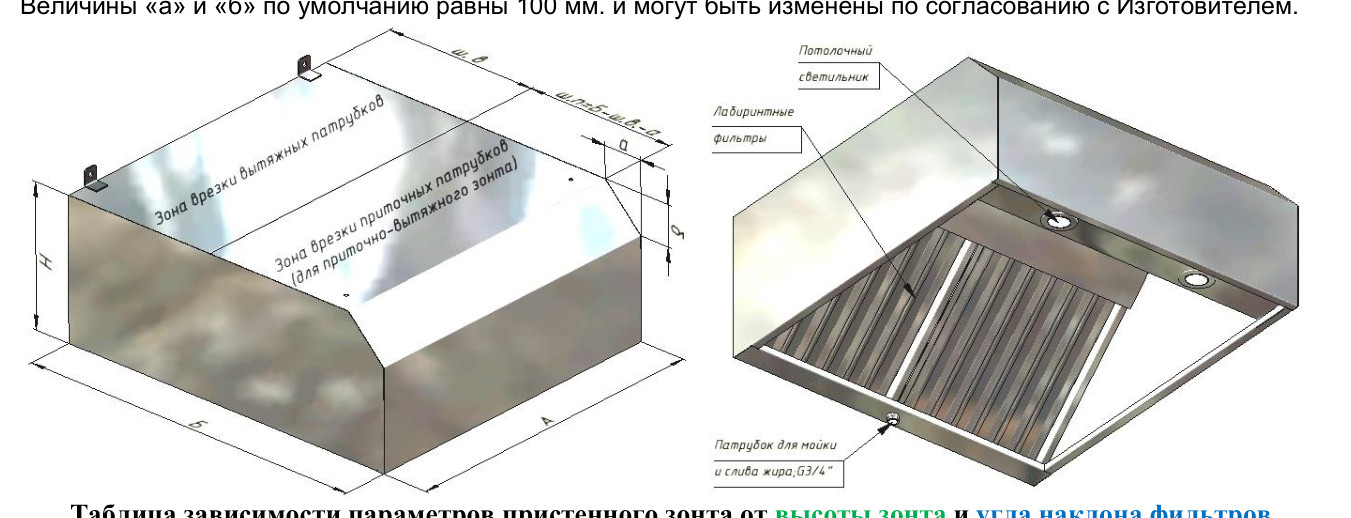

Величины «а» и «б» по умолчанию равны 100 мм. и могут быть изменены по согласованию с Изготовителем.

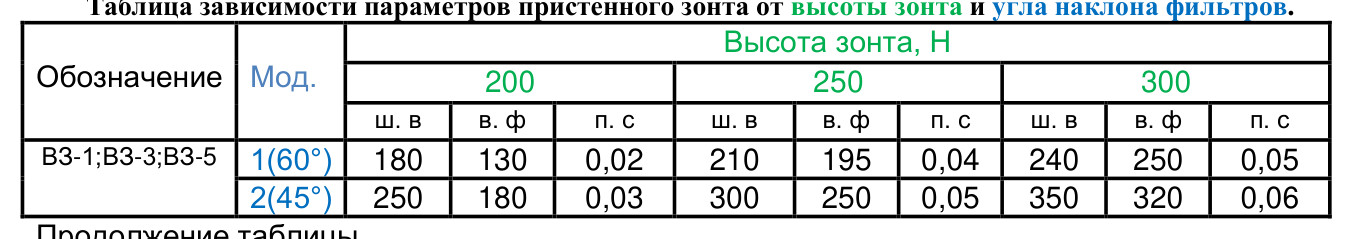

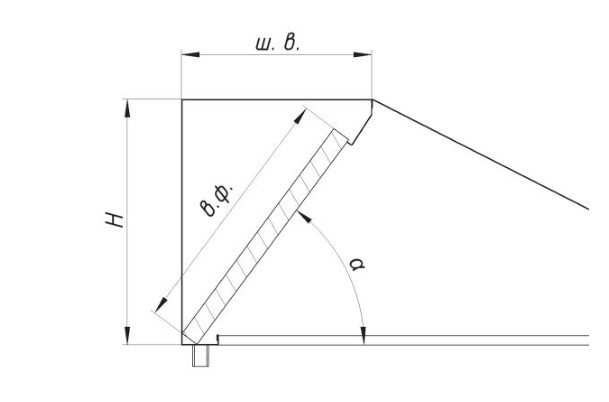

Таблица зависимости параметров пристенного зонта от высоты зонта и угла наклона фильтров.
|
Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
200 |
250 |
300 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
180 |
130 |
0,02 |
210 |
195 |
0,04 |
240 |
250 |
0,05 |
|
2(45°) |
250 |
180 |
0,03 |
300 |
250 |
0,05 |
350 |
320 |
0,06 |
|
|

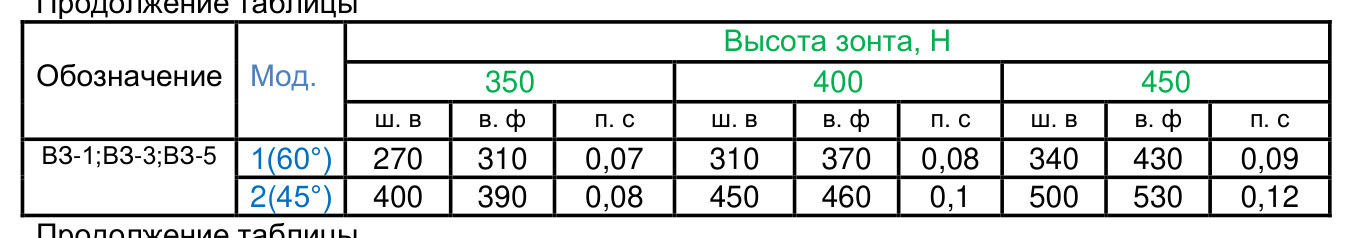

Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
350 |
400 |
450 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
270 |
310 |
0,07 |
310 |
370 |
0,08 |
340 |
430 |
0,09 |
|
2(45°) |
400 |
390 |
0,08 |
450 |
460 |
0,1 |
500 |
530 |
0,12 |
|
|

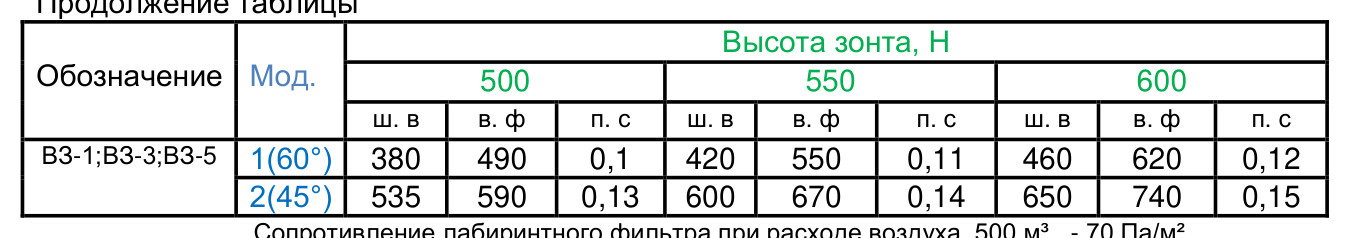

Обозначение |
Мод. |
Высота зонта, Н |
||||||||
|
500 |
550 |
600 |
||||||||
|
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
ш. в |
в. ф |
п. с |
||
|
ВЗ-1;ВЗ-3;ВЗ-5 |
1(60°) |
380 |
490 |
0,1 |
420 |
550 |
0,11 |
460 |
620 |
0,12 |
|
2(45°) |
535 |
590 |
0,13 |
600 |
670 |
0,14 |
650 |
740 |
0,15 |
|
Зонт ВЗ-3А на заказ
ООО «МАЛВЕНТ» – проверенный производитель вытяжных зонтов для кухонь заведений общественного питания (рестораны, столовые и т. д.), качество изделий которого подтверждены стандартами РФ и отзывами многочисленных заказчиков.
Компания работает по всей России, поставляя своим клиентам зонты разных конструкций и для помещений разных объёмов. Одной из популярных позиций каталога является пристенный (приточно)-вытяжной зонт ВЗ-3А.
Преимущества изделия
Материалом изготовления зонтов ВЗ-3А является нержавеющая сталь марки AISI 430 (лист 1 мм), обеспечивающая повышенную устойчивость к:
- коррозии;
- воздействию влаги, высоких температур;
- соприкосновению с химическими веществами и жирами.
Сварка облицовок производится аргонным методом сплошным швом, поэтому изделие имеет высокую прочность и долговечность.
Зонт оснащают лабиринтными жироулавливающими фильтрами, в жиросборник может быть вварен патрубок (штуцер с трубной резьбой 3/4″). Его стоимость входит в стоимость оборудования.
Величины «а» и «б» (см. рисунок) по умолчанию равны 100 мм, но могут быть изменены по согласованию с изготовителем.
