Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8

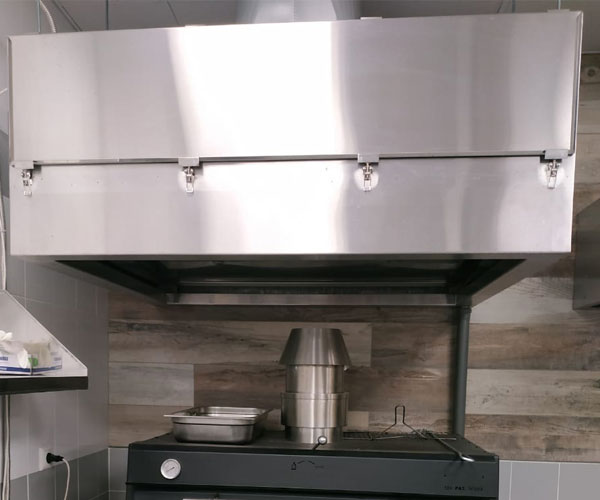

Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Забор воздуха происходит по всему нижнему периметру зонта. Конструкция зонта обеспечивает высокую производительность вентсистемы. Удобная система обслуживания, очистки. Приближение водяной завесы к источнику открытого огня обеспечивает высокий уровень пожарной безопасности (гарантированное гашение искр, снижение температуры). Зонты предназначены для установки над мангалами и другими источниками открытого огня на предприятиях общественного питания. Конструкция зонтов позволяет выбрать необходимую конфигурацию, исходя из особенностей помещения, конструкции мангала и других факторов.
Внимание! Запрещается эксплуатация зонта без подачи воды и включения вытяжной вентиляции.
Внимание! Для обеспечения пожарной безопасности запрещается врезка зонтов ВЗГ-8 в общую вентиляцию без установки датчиков температуры или датчиков контроля подачи воды и элементов аварийной сигнализации. В случае игнорирования этого требования пожарный сертификат считается недействительным.
Производительность, указанная в таблице – максимальная, возможно уменьшение ее до необходимых величин
| Обозначение ВЗГ-Х.Х-АхБ |
| ВЗГ-8.1 – 1,0х0,6 |
| ВЗГ-8.1 – 1,0х0,7 |
| ВЗГ-8.1 – 1,0х0,8 |
| ВЗГ-8.1 – 1,0х0,9 |
| ВЗГ-8.1 – 1,0х1,0 |
| ВЗГ-8.1 – 1,0х1,2 |
| ВЗГ-8.1 – 1,2х0,6 |
| ВЗГ-8.1 – 1,2х0,7 |
| ВЗГ-8.1 – 1,2х0,8 |
| ВЗГ-8.1 – 1,2х0,9 |
| ВЗГ-8.1 – 1,2х1,0 |
| ВЗГ-8.1 – 1,2х1,2 |
| ВЗГ-8.1 – 1,4х0,6 |
| ВЗГ-8.1 – 1,4х0,7 |
| ВЗГ-8.1 – 1,4х0,8 |
| ВЗГ-8.1 – 1,4х0,9 |
| ВЗГ-8.1 – 1,4х1,0 |
| ВЗГ-8.1 – 1,4х1,2 |
| ВЗГ-8.1 – 1,6х0,6 |
| ВЗГ-8.1 – 1,6х0,7 |
| ВЗГ-8.1 – 1,6х0,8 |
| ВЗГ-8.1 – 1,6х0,9 |
| ВЗГ-8.1 – 1,6х1,0 |
| ВЗГ-8.1 – 1,6х1,2 |
| ВЗГ-8.1 – 1,8х0,6 |
| ВЗГ-8.1 – 1,8х0,7 |
| ВЗГ-8.1 – 1,8х0,8 |
| ВЗГ-8.1 – 1,8х0,9 |
| ВЗГ-8.1 – 1,8х1,0 |
| ВЗГ-8.1 – 1,8х1,2 |
| ВЗГ-8.1 – 2,0х0,6 |
| ВЗГ-8.1 – 2,0х0,7 |
| ВЗГ-8.1 – 2,0х0,8 |
| ВЗГ-8.1 – 2,0х0,9 |
| ВЗГ-8.1 – 2,0х1,0 |
| ВЗГ-8.1 – 2,0х1,2 |
| Размеры, м АхБхН(+50) |
| 1,0х0,6х0,55(0,6) |
| 1,0х0,7х0,55(0,6) |
| 1,0х0,8х0,55(0,6) |
| 1,0х0,9х0,55(0,6) |
| 1,0х1,0х0,55(0,6) |
| 1,0х1,2х0,55(0,6) |
| 1,2х0,6х0,55(0,6) |
| 1,2х0,7х0,55(0,6) |
| 1,2х0,8х0,55(0,6) |
| 1,2х0,9х0,55(0,6) |
| 1,2х1,0х0,55(0,6) |
| 1,2х1,2х0,55(0,6) |
| 1,4х0,6х0,55(0,6) |
| 1,4х0,7х0,55(0,6) |
| 1,4х0,8х0,55(0,6) |
| 1,4х0,9х0,55(0,6) |
| 1,4х1,0х0,55(0,6) |
| 1,4х1,2х0,55(0,6) |
| 1,6х0,6х0,55(0,6) |
| 1,6х0,7х0,55(0,6) |
| 1,6х0,8х0,55(0,6) |
| 1,6х0,9х0,55(0,6) |
| 1,6х1,0х0,55(0,6) |
| 1,6х1,2х0,55(0,6) |
| 1,8х0,6х0,55(0,6) |
| 1,8х0,7х0,55(0,6) |
| 1,8х0,8х0,55(0,6) |
| 1,8х0,9х0,55(0,6) |
| 1,8х1,0х0,55(0,6) |
| 1,8х1,2х0,55(0,6) |
| 2,0х0,6х0,55(0,6) |
| 2,0х0,7х0,55(0,6) |
| 2,0х0,8х0,55(0,6) |
| 2,0х0,9х0,55(0,6) |
| 2,0х1,0х0,55(0,6) |
| 2,0х1,2х0,55(0,6) |
| Размеры патрубков, рекомендуемые; м* а х б |
| 0,5х0,3 |
| 0,5х0,4 |
| 0,5х0,4 |
| 0,5х0,5 |
| 0,5х0,5 |
| 0,6х0,5 |
| 0,6х0,3 |
| 0,6х0,4 |
| 0,6х0,4 |
| 0,6х0,5 |
| 0,6х0,5 |
| 0,6х0,6 |
| 0,7х0,3 |
| 0,6х0,4 |
| 0,6х0,5 |
| 0,6х0,6 |
| 0,7х0,5 |
| 0,7х0,6 |
| 0,7х0,3 |
| 0,7х0,4 |
| 0,7х0,5 |
| 0,6х0,6 |
| 0,7х0,6 |
| 0,7х0,7 |
| 0,9х0,3 |
| 0,8х0,4 |
| 0,8х0,5 |
| 0,7х0,6 |
| 0,8х0,6 |
| 0,7х0,7 |
| 1,0х0,3 |
| 0,9х0,4 |
| 0,8х0,5 |
| 0,8х0,6 |
| 0,8х0,7 |
| 0,9х0,7 |
| Производительность при скорости в вытяжном патрубке 4 (5) м/сек; м³/час |
| 2000(2500) |
| 2300(2900) |
| 2700(3400) |
| 3000(3800) |
| 3400(4300) |
| 4100(5200) |
| 2400(3000) |
| 2800(3500) |
| 3200(4100) |
| 3600(4600) |
| 4100(5200) |
| 5000(6200) |
| 2800(3500) |
| 3200(4100) |
| 3800(4800) |
| 4200(5300) |
| 4800(6000) |
| 5800(7300) |
| 3200(4100) |
| 3800(4800) |
| 4400(5500) |
| 4800(6200) |
| 5500(7000) |
| 6700(6400) |
| 3600(4600) |
| 4200(5300) |
| 5000(6200) |
| 5500(7000) |
| 6200(7900) |
| 7500(9500) |
| 4100(5200) |
| 4800(6000) |
| 5500(7000) |
| 6200(7900) |
| 7000(8800) |
| 8400(10500) |
| Суммарное проходное (живое) сечение лабиринтных фильтров; м ² |
| 0,15 |
| 0,17 |
| 0,2 |
| 0,22 |
| 0,25 |
| 0,3 |
| 0,18 |
| 0,21 |
| 0,24 |
| 0,27 |
| 0,3 |
| 0,36 |
| 0,21 |
| 0,24 |
| 0,28 |
| 0,31 |
| 0,35 |
| 0,42 |
| 0,24 |
| 0,28 |
| 0,32 |
| 0,36 |
| 0,4 |
| 0,48 |
| 0,27 |
| 0,31 |
| 0,36 |
| 0,4 |
| 0,45 |
| 0,54 |
| 0,3 |
| 0,35 |
| 0,4 |
| 0,45 |
| 0,5 |
| 0,6 |
| Количество форсунок, для зонта с форсунками. |
| 1 |
| 1 |
| 1 |
| 2 |
| 2 |
| 2 |
| 2 |
| 2 |
| 2 |
| 2 |
| 2 |
| 2 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 3 |
| 4 |
| 4 |
| 3 |
| 3 |
| 3 |
| 4 |
| 4 |
| 4 |
