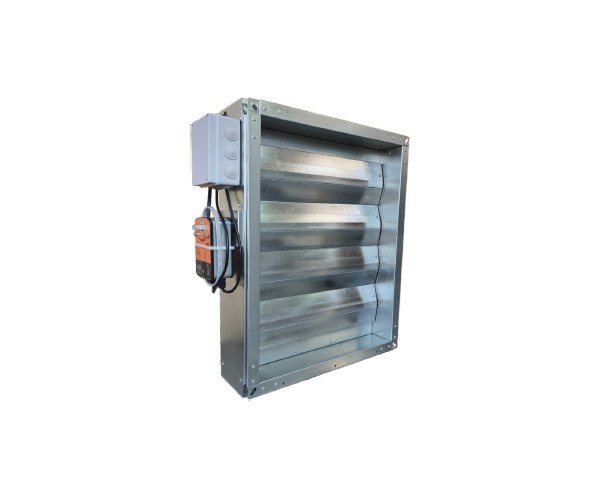

Заслонка утеплённая VKZ(G)

Заслонка утеплённая VKZ(G) отсекает и регулирует поток в воздуховоде и рассчитана на работу при температурах до −70 °C: по наружному периметру проложен саморегулирующийся греющий кабель. Поставляется с паспортом и сертификатами, подбор — по сечению воздуховода.

Технические характеристики

Как работает

• Заслонка утепленная VKZ(G) состоит из четырехстеночного корпуса, выполненного из оцинкованной стали, створка клапана – выполнена из стального прокатного профиля, примыкание створок выполнено в форме замкового уплотнения.
• В конструктиве клапана используется периметральный обогрев в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В.
• Удельная мощность ТЭН — 33 Вт/м.
• Нагревательный кабель имеет безреостатное управление, не требующее дополнительной автоматической схемы управления.
• Кабель снаружи закрыт специальным утепленным кожухом, не выходящим за внешние габариты фланцев клапана.
• Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью пластмассовых шестерней и подшипников скольжения.
• На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP54).

Что это даёт

Где применяется

• Приточные и вытяжные системы общественных, административных и производственных зданий.
• Отсечение неработающих веток и участков сети.
• Балансировка расхода по ответвлениям при пусконаладке.

Таблицы типоразмеров, массы и коэффициентов местного сопротивления — в паспорте изделия: кнопка «Паспорт изделия (PDF)» выше.

Как подобрать и заказать

• Определите сечение по воздуховоду в месте установки.
• Выберите управление: ручное или электропривод, с нужным напряжением питания.
• Для наружной установки берите утеплённое исполнение с обогревом.
• Проверьте наличие прямого участка до и после изделия.
