Дроссель-клапан VKD
⚙️ Подбор и заказ
Описание

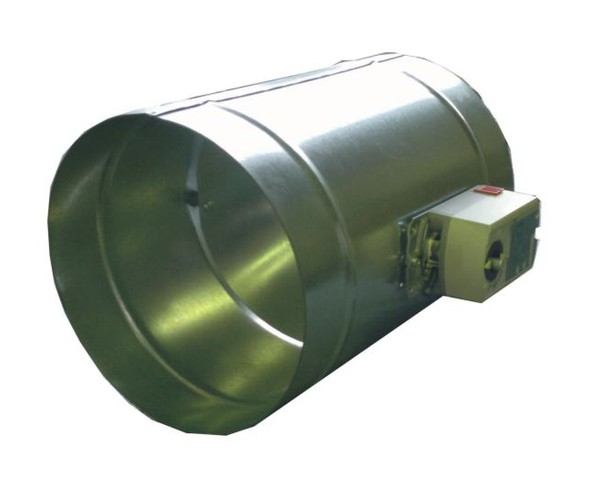

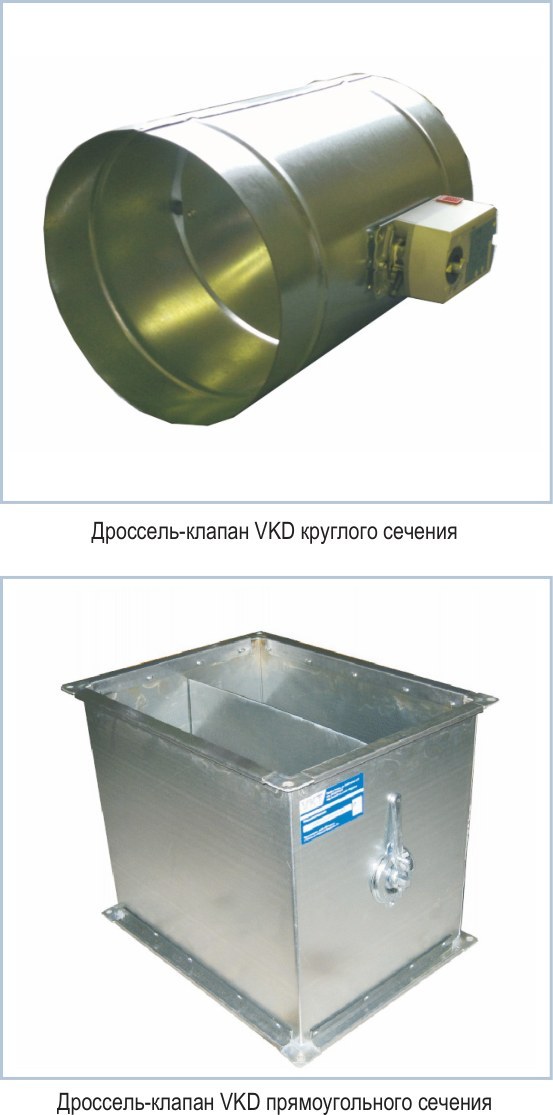

Дроссель-клапан VKD регулирует расход воздуха и невзрывоопасных газовых смесей в воздуховодах. Изготавливается в прямоугольном и круглом сечении из оцинкованной стали по ГОСТ 19904-90. Поставляется с паспортом и сертификатами, подбор — по сечению воздуховода.
Технические характеристики
| Тип оборудования | Запорно-регулирующие элементы |
| Назначение | Общеобменная вентиляция |
| Исполнение | Стандартное |
| Привод и управление | Ручное управление |
| Сечение | Прямоугольное |
| Монтаж | В воздуховод |
| Материал корпуса | оцинкованная сталь |
| Соответствие | ГОСТ 15150-69 |
| Климатическое исполнение | У3 и УХЛ4 |
| Диапазон диаметров | Ø100…160 мм |
| Производитель | VKT (Россия) |
| Документы | паспорт изделия, сертификаты соответствия |
Как работает
- Предельные значения рабочtq температуры окружающего воздуха от — 30 до +40С при отсутствии прямого воздействия атмосферных осадков.
- Дроссель-клапан предназначен для установки в системе с давлением до 500 Па.
- Дроссель клапаны площадью более 0,4 м 2 применять не рекомендуется из-за создаваемого ими шума.
- В этом случае рекомендуется применять заслонки типа VKZ(A).
- Дроссель-клапаны диаметром до 200 мм включительно и прямоугольные клапаны со стороной привода до 200 мм включительно, изготавливаются с площадкой под привод.
Что это даёт
Где применяется
- Приточные и вытяжные системы общественных, административных и производственных зданий.
- Отсечение неработающих веток и участков сети.
- Балансировка расхода по ответвлениям при пусконаладке.

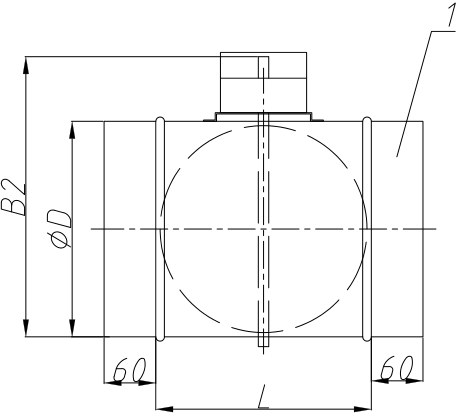

Чертежи и схемы
Таблицы типоразмеров, массы и коэффициентов местного сопротивления — в паспорте изделия: кнопка «Паспорт изделия (PDF)» выше.
Как подобрать и заказать
- Определите сечение по воздуховоду в месте установки.
- Выберите управление: ручное или электропривод, с нужным напряжением питания.
- Для наружной установки берите утеплённое исполнение с обогревом.
- Проверьте наличие прямого участка до и после изделия.
Створки при открытии выходят за габарит корпуса — оставьте прямой участок воздуховода того же сечения.
Нужен подбор под проект? Пришлите спецификацию или параметры — подберём позиции, посчитаем комплект и подготовим документы для сдачи объекта.
Нужен подбор под проект? Пришлите спецификацию или параметры — подберём позиции, посчитаем комплект и подготовим документы для сдачи объекта.
Нужен подбор под проект? Пришлите спецификацию или параметры — подберём позиции, посчитаем комплект и подготовим документы для сдачи объекта.
