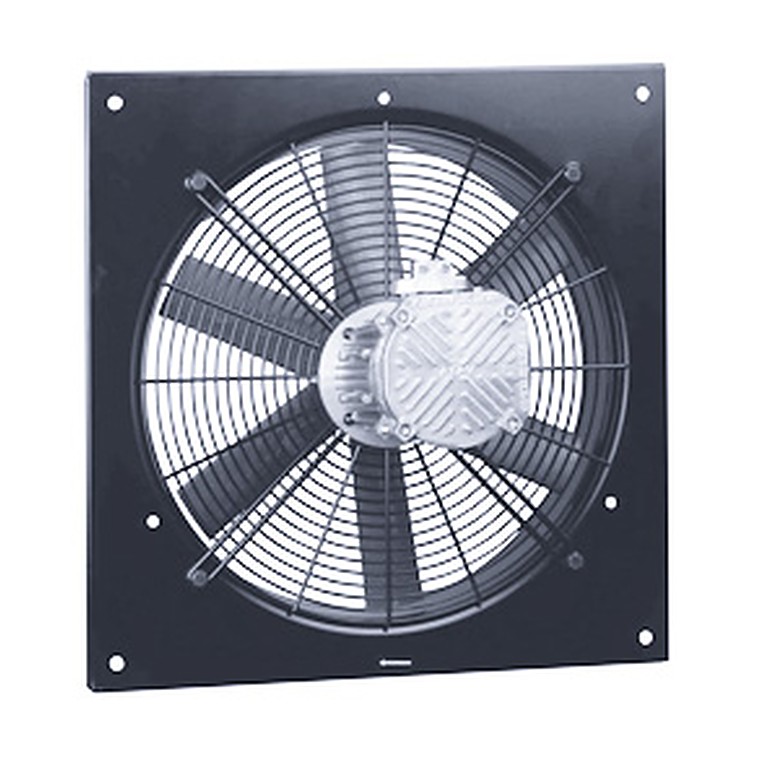

Осевые взрывозащищённые вентиляторы O.ERRE EB Ex-ATEX
Осевые взрывозащищённые вентиляторы O.ERRE EB Ex-ATEX (Италия): 10 типоразмеров, 230 / 400 В. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Осевые взрывозащищенные вентиляторы типа ЕB Ex-ATEX предназначены для установки на стене или панелях. Они оснащены взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора и защитная решётка изготовлен из стали, с защитным порошковым покрытием. Для обеспечения требования взрывозащищенности крыльчатка вентилятора изготовлена искробезопасной из самозатухающего полимера и проходит статическую и динамическую балансировку. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности, соответствующий маркировке взрывозащиты 1ExdIIСТ4.
Конструкция и работа
Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.
Что это даёт
Где применяется
Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.
Как подобрать
Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.
Технические характеристики
| Тип вентилятора | Напря-жение, В/Гц | Номиналь-ная мощ-ность, Вт | Ток, А | Частота вращ., об/мин | Макс. t, °C | Уровень шума, дБ(А)* | Вес, кг | Схема эл. подклю-чения | |
|---|---|---|---|---|---|---|---|---|---|
| EB 25 4M Ex-ATEX | 230/50 | 120 | 0,70 | 1460 | 40 | 55 | 10 | 1ExdllCT4 | 9 |
| EB 25 4T Ex-ATEX | 400/50 | 100 | 0,39 | 1460 | 40 | 55 | 9 | 1ExdllCT4 | 8 |
| EB 30 4M Ex-ATEX | 230/50 | 140 | 0,75 | 1400 | 40 | 59 | 10 | 1ExdllCT4 | 9 |
| EB 30 4T Ex-ATEX | 400/50 | 125 | 0,40 | 1430 | 40 | 59 | 9 | 1ExdllCT4 | 8 |
| EB 35 4M Ex-ATEX | 230/50 | 160 | 0,80 | 1350 | 40 | 62 | 11 | 1ExdllCT4 | 9 |
| EB 35 4T Ex-ATEX | 400/50 | 150 | 0,42 | 1400 | 40 | 63 | 10 | 1ExdllCT4 | 8 |
| EB 40 4M Ex-ATEX | 230/50 | 180 | 0,85 | 1290 | 40 | 65 | 12 | 1ExdllCT4 | 9 |
| EB 40 4T Ex-ATEX | 400/50 | 180 | 0,43 | 1350 | 40 | 66 | 11 | 1ExdllCT4 | 8 |
| EB 50 4M Ex-ATEX | 230/50 | 210 | 1,00 | 1200 | 40 | 70 | 14 | 1ExdllCT4 | 9 |
| EB 50 4T Ex-ATEX | 400/50 | 230 | 0,45 | 1270 | 40 | 72 | 13 | 1ExdllCT4 | 8 |
| * Уровень звукового давления на расстоянии 2 м от вентилятора. | |||||||||

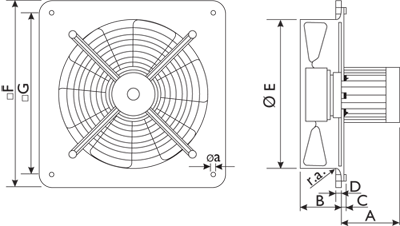

Чертёж и присоединительные размеры
Монтаж и схемы подключения
МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
Вентиляторы должны быть заземлены.
Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.
Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.
При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
