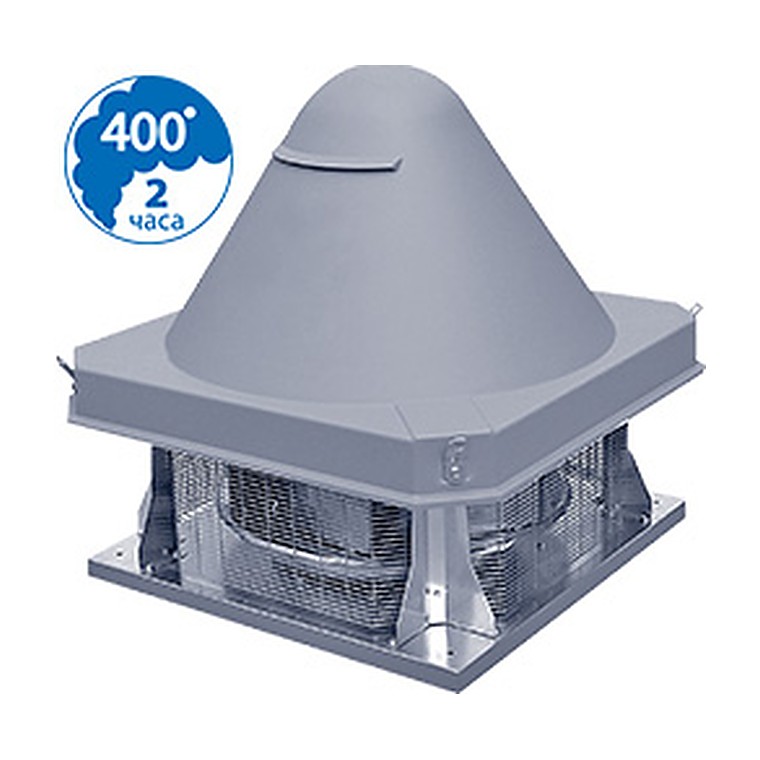

Крышные вентиляторы дымоудаления TXP
Вентилятор O.ERRE (Арктика). 12 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание
Крышные вытяжные вентиляторы TXP оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков пластиковой крышкой. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.
Конструкция и работа
Вентилятор устанавливается на кровле на монтажный стакан и выбрасывает воздух вертикально вверх или в сторону от здания. Корпус из оцинкованной стали или алюминия закрывает двигатель от осадков, а рабочее колесо вынесено в поток так, чтобы двигатель не нагревался удаляемым воздухом.
- Установка. Крышные вентиляторы должны устанавливаться только горизонтально.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, шумоглушители, воздушные и обратные клапаны, воздухораспределительные и регулирующие устройства и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Вытяжка из административных и общественных зданий, торговых центров, складов и производств, дымоудаление и вытяжка от кухонь предприятий питания, вентиляция подземных автостоянок.
Как подобрать
Подберите типоразмер по расходу и полному давлению с учётом местных сопротивлений шахты, затем выберите монтажный стакан под размер вентилятора и утеплитель по климатической зоне. Для реверсивных и дымоудаляющих схем проверьте допустимую температуру.
Технические характеристики
| Модель | Напря- | Ном. | Ток, | Частота | Степень | Размеры, мм | Вес, | Cхема | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| жение, | мощн., | А | вращ., | защиты | кг | эл. | |||||||
| В/Гц | Вт | об/мин | эл/двиг. | □A | □B | C | □D | ØE | H | подкл. | |||
| TXP 6M 4p 400 2h | 230/50 | 180 | 1,05 | 1400 | 66 | 400 | 470 | 40 | 350 | 250 | 520 | 20 | 7 |
| TXP 6T 4p 400 2h | 400/50 | 180 | 0,60 | 1400 | 66 | 400 | 470 | 40 | 350 | 250 | 520 | 20 | 8 |
| TXP 7M 4p 400 2h | 230/50 | 250 | 1,40 | 1400 | 69 | 560 | 595 | 40 | 460 | 300 | 493 | 28 | 7 |
| TXP 7T 4p 400 2h | 400/50 | 250 | 0,82 | 1400 | 69 | 560 | 595 | 40 | 460 | 300 | 493 | 28 | 8 |
| TXP 8M 4p 400 2h | 230/50 | 370 | 1,90 | 1400 | 70 | 560 | 595 | 40 | 460 | 350 | 608 | 34 | 7 |
| TXP 8T 4p 400 2h | 400/50 | 370 | 1,10 | 1400 | 70 | 560 | 595 | 40 | 460 | 350 | 608 | 34 | 8 |
| TXP 10M 4p 400 2h | 230/50 | 750 | 3,40 | 1400 | 75 | 710 | 800 | 40 | 610 | 400 | 608 | 45 | 7 |
| TXP 10T 4p 400 2h | 400/50 | 750 | 1,80 | 1400 | 75 | 710 | 800 | 40 | 610 | 400 | 608 | 45 | 8 |
| TXP 12T 6p 400 2h | 400/50 | 750 | 2,20 | 900 | 71 | 900 | 1000 | 40 | 800 | 500 | 638 | 63 | 8 |
| TXP 14T 6p 400 2h | 400/50 | 1100 | 3,10 | 900 | 75 | 900 | 1000 | 45 | 800 | 550 | 910 | 85 | 8 |
| TXP 15T 6p 400 2h | 400/50 | 2200 | 5,40 | 900 | 80 | 900 | 1000 | 45 | 800 | 600 | 910 | 105 | 8 |
| TXP 18T 6p 400 2h | 400/50 | 3000 | 6,90 | 900 | 84 | 900 | 1000 | 45 | 800 | 600 | 910 | 120 | 8 |
| * Уровень звукового давления на расстоянии 2,0 м, дБ(А) | |||||||||||||
Чертёж и присоединительные размеры

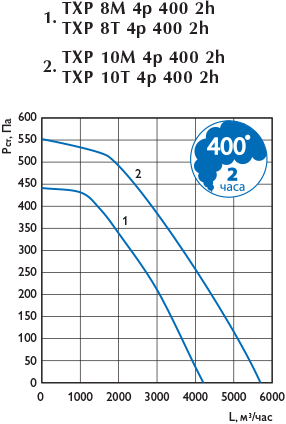

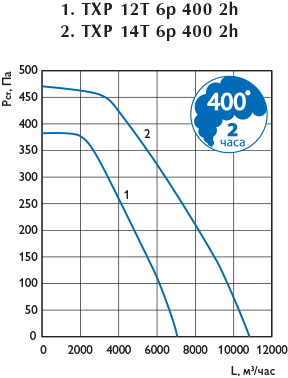

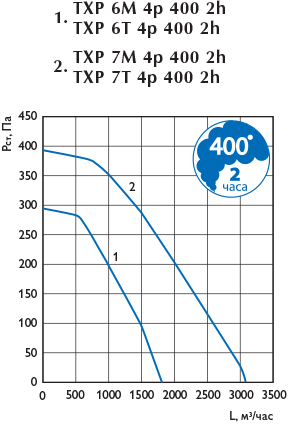

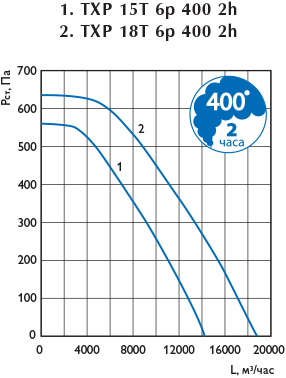

Аэродинамические характеристики
Монтаж и схемы подключения
Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Электрические параметры должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. При подключении вентиляторов к сети питания необходимо установить отдельную тепловую защиту. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание - очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации в системах общеобменной вентиляции для предотвращения дисбаланса или преждевременного выхода из строя. При использовании вентилятора в системах дымоудаления необходимо периодическое испытание вентилятора в составе системы производить не реже одного раза в 2 года или чаще, если это не указано в технико-эксплуатаци онной документации здания (см. п. 3.5 НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ; ПРОТИВОДЫМНАЯ ЗАЩИТА ЗДАНИЙ И СООРУЖЕНИЙ; Методы приемосдаточных и периодических испытаний).
Перед обслуживанием убедитесь, что: Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя. Если после проверки вентилятор не включается или срабатывает тепловая защита, свяжитесь с вашим поставщиком. В случае возврата вентилятора — очистить лопасти, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Крышный вентилятор ставится только на монтажный стакан — прямое крепление к кровельному пирогу приводит к протечкам и вибрации.
Электропитание подводится через ремонтный выключатель, установленный рядом с вентилятором.
Для вытяжки от кухонь предусматривайте жироулавливающие фильтры и лючок для очистки воздуховода.
Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
