Центробежные взрывозащищённые вентиляторы O.ERRE CS 310 Ex-ATEX – CS 340 Ex-ATEX

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог O.ERRE на русском (Арктика, изд. 8.02): центробежные взрывозащищённые вентиляторы CB/CS Ex-ATEX (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Центробежные взрывозащищённые вентиляторы O.ERRE CS 310 Ex-ATEX – CS 340 Ex-ATEX (Италия): 20 типоразмеров, 230 / 400 В, мощность 110–4500 Вт. Характеристики производителя, чертежи и графики — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

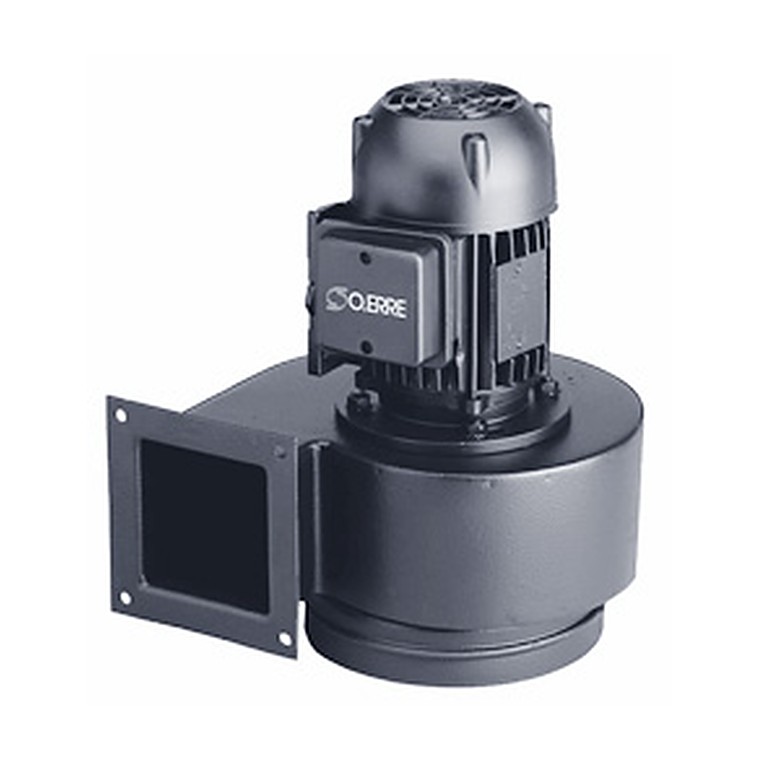

Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CS Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIС для CS 310÷330 и 1ExdIIB для CS 340. Вентиляторы CS Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ. Степень защиты электродвигателя IP 55.

ПроизводительO.ERRE (поставка «Арктика»)

Типоразмеров20

Напряжение230 / 400 В

Мощность110–4500 Вт

Ток0,4–9 А

Вес8–63 кг

Данные производителяобновлено 21.08.2012

Конструкция и работа

Воздух поступает в колесо вдоль оси и выбрасывается радиально в спиральный корпус — так вентилятор создаёт высокое давление и уверенно работает на протяжённую сеть с фильтрами, нагревателями и большим числом отводов.

Что это даёт

Высокое давлениеДержит рабочую точку там, где осевые схемы уже не справляются: длинные сети, фильтры, теплообменники.

Устойчивость к засорению сетиПри росте сопротивления расход снижается плавно, без срыва потока.

РесурсПодшипниковый узел рассчитан на непрерывную работу; колесо балансируется в двух плоскостях.

Варианты исполненияРазные положения корпуса и угла выброса позволяют вписать вентилятор в готовую компоновку.

РегулированиеРасход настраивается частотным преобразователем без потерь на дросселирование.

Где применяется

Центральные приточные и вытяжные системы, промышленные технологические линии, аспирация, дымоудаление, установки очистки воздуха.

Как подобрать

Подбор ведут по расходу и полному давлению в расчётной точке с запасом 10–15 % на загрязнение фильтров. Уточните положение корпуса и направление выброса, требования по взрывозащите и температуре перемещаемого воздуха.

Технические характеристики

CS

Модель	Напря-	Номинальн.	Ток,	Частота	Макс. t,	Уровень	Вес,	Схема
	жение,	мощность,	А	вращения,	°C	шума,	кг	элекро-
	В/Гц	Вт		об/мин		дБ(А)*		подкл.
CS 310 4M	230/50	110	0,72	1400	50	64	8	14
CS 310 4T	400/50	110	0,40	1400	50	64	8	8
CS 320 4M	230/50	130	0,78	1400	50	67	9	14
CS 320 4T	400/50	130	0,43	1400	50	67	9	8
CS 330 4T	400/50	300	0,70	1400	50	70	11	8
CS 340 4T	400/50	800	1,60	1400	50	73	21	8
CS 350 4T	400/50	1300	2,3	1400	50	76	24	8
CS 360 4T	400/50	1800	3,5	1400	50	80	27	8
CS 370 4T	400/50	2600	5,0	1400	50	84	42	8
CS 380 4T	400/50	4500	9,0	1430	50	88	63	8

* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).

CS 310 Ex-ATEX - CS 340 Ex-ATEX

Модель	Напряже-ние, В/Гц	Номиналь-ная мощ-ность, Вт	Ток,А	Частота вращ., об/мин	Макс. t,°C	Уровень шума,дБ(А)*	Вес,кг		Схема эл. подключе-ния
CS 310 4M Ex-ATEX	230/50	200	1,00	1400	60	64	13	1ExdllCT3	14
CS 310 4T Ex-ATEX	400/50	200	0,59	1400	60	64	13	1ExdllCT6	8
CS 320 4M Ex-ATEX	230/50	250	1,50	1400	60	67	14	1ExdllCT3	14
CS 320 4T Ex-ATEX	400/50	250	1,00	1400	60	67	14	1ExdllCT6	8
CS 330 4T Ex-ATEX	400/50	400	1,10	1400	60	70	21	1ExdllCT6	8
CS 340 4T Ex-ATEX	400/50	1000	2,00	1400	60	73	31	1ExdllBT5	8

* Уровень звукового давления на расстоянии 2 м от вентилятора.

CS 350 Ex-ATEX - CS 380 Ex-ATEX

Модель	Напряже-ние, В/Гц	Номиналь-ная мощ-ность, Вт	Ток,А	Частота вращ., об/мин	Макс. t,°C	Уровень шума,дБ(А)*	Вес,кг		Схема эл. подключе-ния
CS 350 4T Ex-ATEX	400/50	1400	2,31	1400	60	76	37	1ExdllBT5	8
CS 360 4T Ex-ATEX	400/50	1900	3,30	1400	60	80	44	1ExdllBT5	8
CS 370 4T Ex-ATEX	400/50	2500	5,00	1400	60	84	67	1ExdllBT5	8
CS 380 4T Ex-ATEX	400/50	4500	9,00	1400	60	88	91	1ExdllBT5	8

* Уровень звукового давления на расстоянии 2 м от вентилятора.

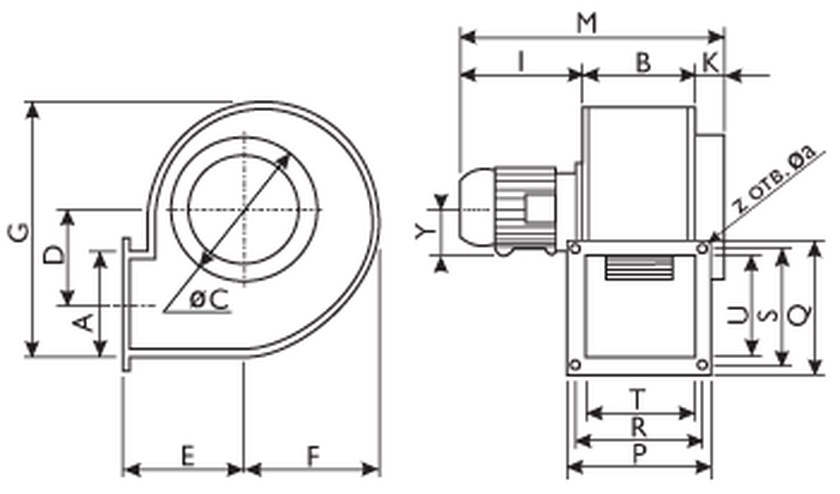

Чертёж и присоединительные размеры

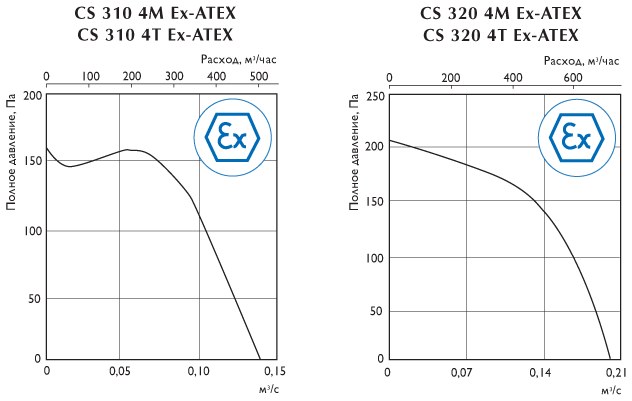

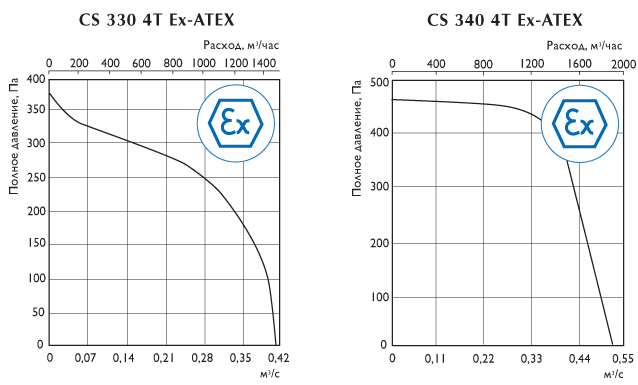

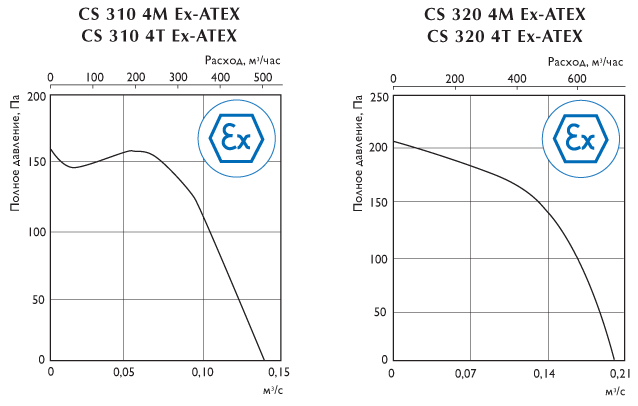

Аэродинамические характеристики

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Направление вращения колеса помечено стрелкой — при обратном подключении фаз расход падает в разы.

Проверяйте затяжку болтов и вибрацию после первых 50 часов работы.

Для сетей с абразивной пылью выбирайте исполнение с усиленным колесом.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.
