Технические данные
Характеристики
Масса10,2—62 кг
СтранаРоссия
СертификатРОСС RU.МГ01.В03479
Технические условияТУ 4861-014-57375659-2004
Температура средыдо + 40 °С
Мощность двигателя0,09—102 кВт
Производительность0,61—26 м³/ч
ТипОсевой вентилятор
БрендВЭЛТ
Подробно
Описание

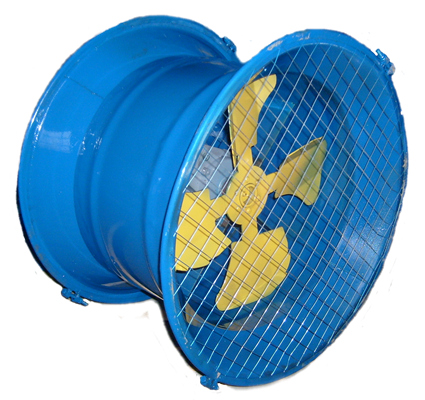

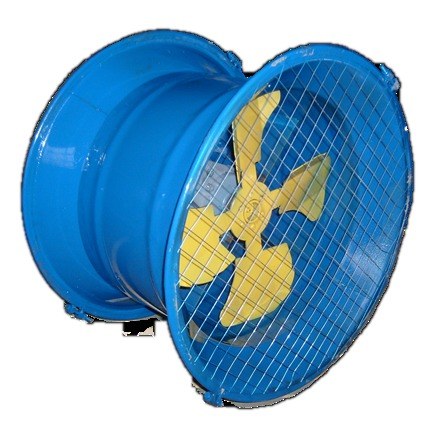

ВС 10-400 Струйный — осевой вентилятор производства ВЭЛТ. Низкого давления; Количество лопаток: 6 (5); ТУ 4861-014-57375659-2004; ТУ 4861-023-57375659-2006
Цена от23 060 ₽
Производительность0,61—26 м³/ч
Мощность двигателя0,09—102 кВт
Масса10,2—62 кг
Технические условияТУ 4861-014-57375659-2004
Сертификат соответствияРОСС RU.МГ01. В03479
Температура средыдо + 40 °С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Низкого давления
Количество лопаток: 6 (5)
общего назначения
коррозионно-стойкие из нержавеющей стали
взрывозащищенные из разнородных материалов и алюминиевых сплавов
Что это даёт
Большой расход при малом сопротивленииОсевая схема эффективна там, где нужно перемещать много воздуха при небольшом давлении: проветривание, обдув, вытяжка через короткие каналы.
Компактность и малый весВентилятор встраивается прямо в стену, проём или короткий участок воздуховода и не требует отдельной камеры.
Простая установка и обслуживаниеМинимум узлов: колесо на валу двигателя, корпус, крепёжные лапы. Обслуживание сводится к чистке и контролю подшипников.
Варианты исполненияВыпускаются реверсивные модели, исполнения с разными углами установки лопаток и материалами корпуса.
Где применяется
общеобменная вентиляция цехов, складов, гаражей и подсобных помещений
проветривание и удаление избыточного тепла
системы охлаждения технологического оборудования
подпор воздуха и вытяжка через короткие каналы
Технические характеристики
№
Мощность, кВт
вращения Частота n мин.-¹ вала
Производительность, м³/ч
Дальнобойно сть, м
Мощность, кВт
Масса, кг
2,5
0,09
1500
0,61-0,95
8-10
50
10,2
3,15
0,12
1500
1,0-1,8
9-12
70
13,7
3,5
0,25
1500
2,5-3,8
10-15
76
16,1
0,18
1500
3,1-4,2
80
0,25
1500
3,1-4,5
80
4
18-22
17,0
0,37
1500
3,8-5,6
80
0,75
3000
5,0-6,8
92
0,55
1500
4,3-7,0
85
5
0,75
1500
4,5-7,8
30-35
85
26,0
1,1
1500
4,7-7,9
85
0,55
1500
8,0-11,2
100
6,3
0,75
1500
8,3-12,0
50-60
100
38,0
1,1
1500
9,0-13,0
100
1,1
1000
16,0-24,0
90
8
1,5
1000
16,3-25,0
70-80
90
62,0
4,0
1500
18,0-26,0
102
Цены на типоразмеры
Ниже — рекомендованные цены производителя (16 позиций ряда, от 23 060 ₽ до 87 138 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВС 10-400 2,5 (0,09/1500) Вентилятор осевой струйный. количество лопаток 5(6)
23 060
ВС 10-400 3,15 (0,12/1500) Вентилятор осевой струйный. количество лопаток 5(6)
24 542
ВС 10-400 4 (0,18/1500) Вентилятор осевой струйный. количество лопаток 5(6)
28 243
ВС 10-400 3,5 (0,25/1500) Вентилятор осевой струйный. количество лопаток 5(6)
28 652
ВС 10-400 4 (0,25/1500) Вентилятор осевой струйный. количество лопаток 5(6)
30 370
ВС 10-400 4 (0,37/1500) Вентилятор осевой струйный. количество лопаток 5(6)
30 706
ВС 10-400 4 (0,75/3000) Вентилятор осевой струйный. количество лопаток 5(6)
32 664
ВС 10-400 5 (0,75/1500) Вентилятор осевой струйный. количество лопаток 5(6)
42 833
ВС 10-400 5 (0,55/1500) Вентилятор осевой струйный. количество лопаток 5(6)
42 887
ВС 10-400 5 (1,1/1500) Вентилятор осевой струйный. количество лопаток 5(6)
47 102
ВС 10-400 6,3 (0,75/1500) Вентилятор осевой струйный. количество лопаток 5(6)
56 330
ВС 10-400 6,3 (0,55/1500) Вентилятор осевой струйный. количество лопаток 5(6)
56 384
ВС 10-400 6,3 (1,1/1500) Вентилятор осевой струйный. количество лопаток 5(6)
60 599
ВС 10-400 8 (1,1/1000) Вентилятор осевой струйный. количество лопаток 5(6)
76 681
ВС 10-400 8 (1,5/1000) Вентилятор осевой струйный. количество лопаток 5(6)
81 570
ВС 10-400 8 (4,0/1500) Вентилятор осевой струйный. количество лопаток 5(6)
осевой вентилятор рассчитан на низкое сопротивление сети: при длинных воздуховодах и фильтрах берите радиальный
уточните диаметр и способ установки — в стену, в проём или во фланцевое соединение
при реверсивной работе учитывайте, что производительность в обратную сторону ниже
для регулирования расхода применяйте преобразователь частоты

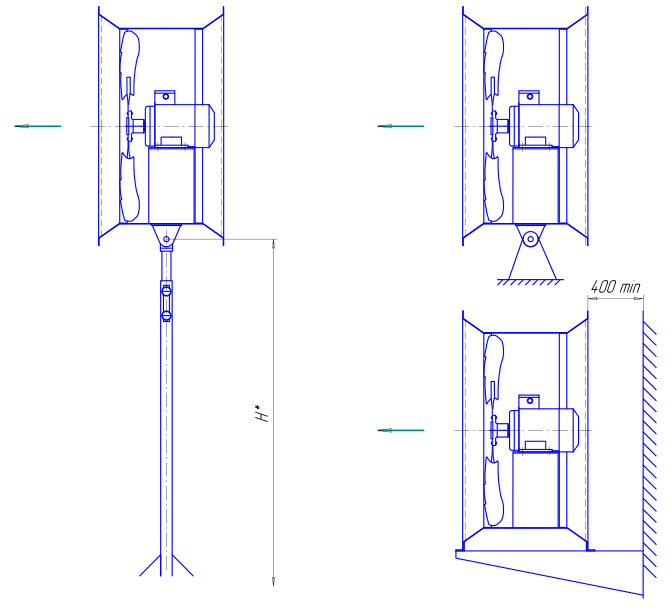

Монтаж и эксплуатация
вентилятор устанавливается на жёсткое основание или в проём с уплотнением по периметру
на всасывании и нагнетании ставьте защитные решётки, если доступ открыт
проверьте направление вращения и направление потока — они указаны стрелками на корпусе
при наружной установке предусмотрите козырёк и защиту клеммной коробки
Важно знать
Не «дожимайте» осевой вентилятор
При росте сопротивления сети расход осевого вентилятора падает быстрее, чем у радиального, а двигатель начинает работать в перегрузке.
Документация. Технический лист с полными таблицами и чертежами — ВС 10-400 Струйный (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
