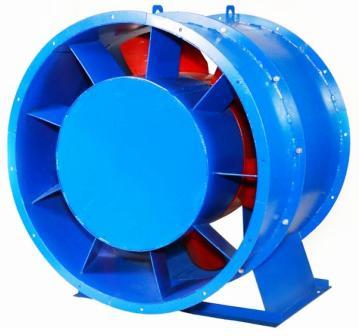

ВО 25-188 (ВО 36-160) Для подпора воздуха в системах дымоудаления

ВО 25-188 (ВО 36-160) Для подпора воздуха в системах дымоудаления — осевой вентилятор производства ВЭЛТ. Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы изготавливаются семи типоразмеров: ВО 25-188 №№ 5; 6,3; 8; 9; 10; 11,2; 12,5.

Конструкция и исполнения

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы изготавливаются семи типоразмеров: ВО 25-188 №№ 5; 6,3; 8; 9; 10; 11,2; 12,5.

Что это даёт

Где применяется

• общеобменная вентиляция цехов, складов, гаражей и подсобных помещений
• проветривание и удаление избыточного тепла
• системы охлаждения технологического оборудования
• подпор воздуха и вытяжка через короткие каналы

Технические характеристики

Цены на типоразмеры

Ниже — рекомендованные цены производителя (62 позиции ряда, от 40 796 ₽ до 339 481 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.

Показаны 40 строк из 62 — полные таблицы в техническом листе.

Габаритные и присоединительные размеры

Как подобрать

• осевой вентилятор рассчитан на низкое сопротивление сети: при длинных воздуховодах и фильтрах берите радиальный
• уточните диаметр и способ установки — в стену, в проём или во фланцевое соединение
• при реверсивной работе учитывайте, что производительность в обратную сторону ниже
• для регулирования расхода применяйте преобразователь частоты

Монтаж и эксплуатация

• вентилятор устанавливается на жёсткое основание или в проём с уплотнением по периметру
• на всасывании и нагнетании ставьте защитные решётки, если доступ открыт
• проверьте направление вращения и направление потока — они указаны стрелками на корпусе
• при наружной установке предусмотрите козырёк и защиту клеммной коробки

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы имеют рабочее колесо с шестью листовыми лопатками, которые установлены с углами 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° или 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления.
