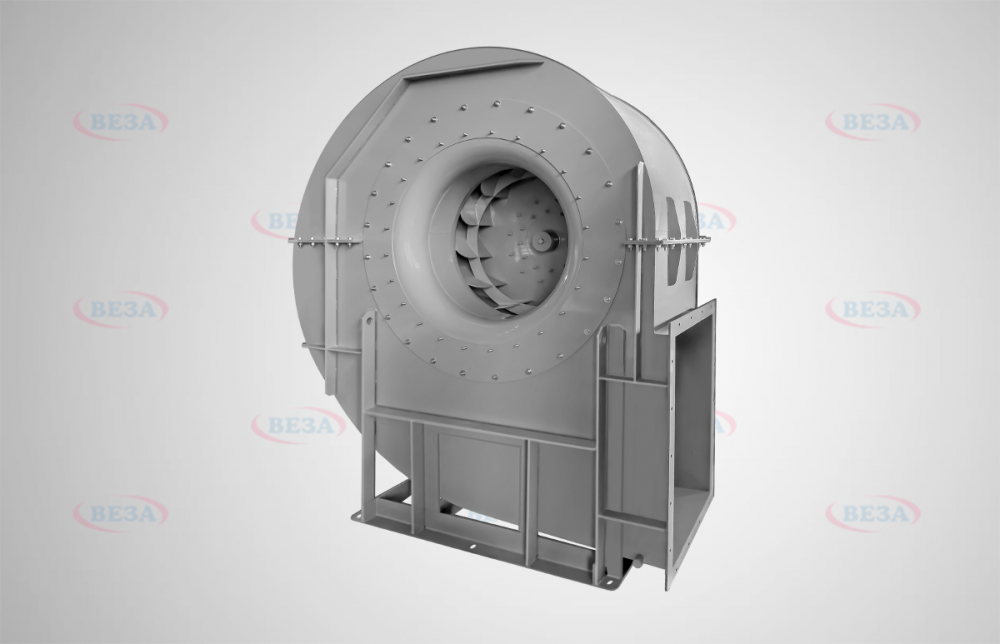

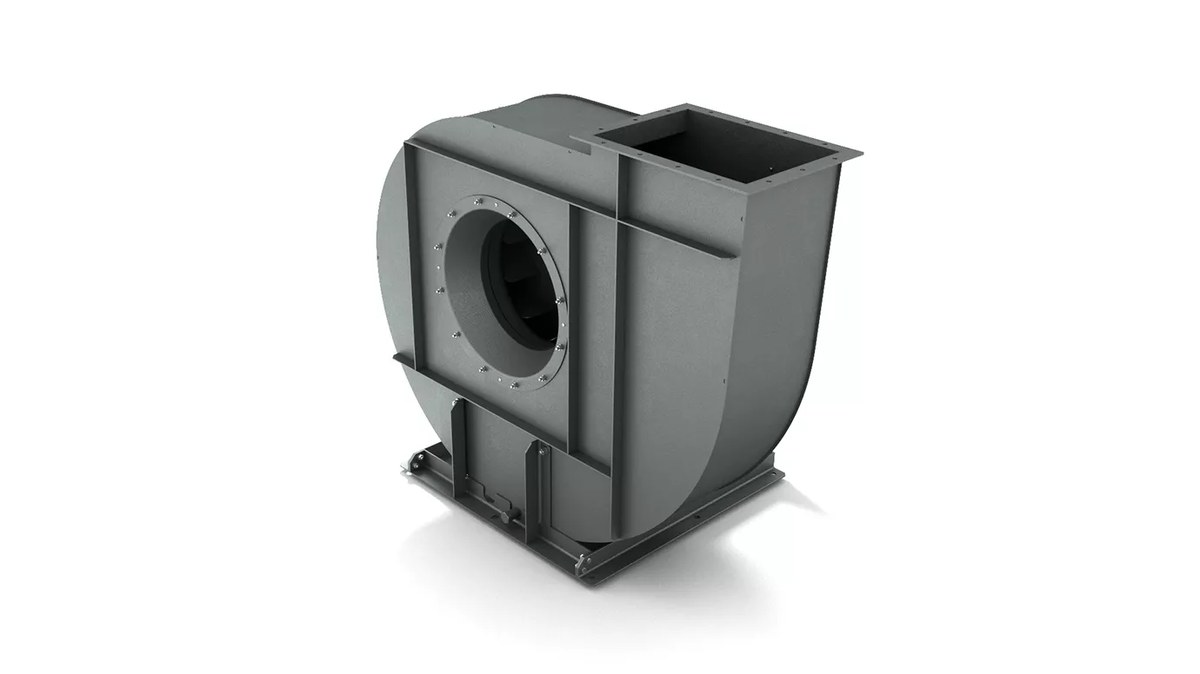

Вентилятор индустриальный радиальный ВИР400

Индустриальный радиальный вентилятор ВИР400 (ВИР430) работает на запылённом воздухе: до 2 г/м3 в сухой среде и до 0,5 г/м3 во влажной. Серию применяют в общеобменных системах среднего и высокого давления и как дутьевые вентиляторы котлов и печей.

Технические характеристики

Конструкция

Рабочее колесо выполнено с загнутыми назад лопатками специальной формы, что даёт высокий КПД и низкий шум; колесо изготавливают правого (RD) и левого (LG) вращения. Повышенная допустимая запылённость среды заложена в геометрию проточной части и в исполнение колеса — оно менее склонно к налипанию отложений.

Корпус спиральный, поворотный, цельносварной; начиная с типоразмера 140 он разъёмный в горизонтальной плоскости, что даёт доступ к колесу для очистки. Серию выпускают в двух модификациях по размеру колеса, чтобы точно попасть в рабочую точку без смены типоразмера корпуса.

Принцип работы

Колесо принимает пылегазовоздушную смесь по оси и отбрасывает её к периферии, спиральный корпус преобразует скорость в статическое давление. Загнутые назад лопатки удерживают потребляемую мощность в пределах характеристики двигателя при изменении сопротивления сети, что важно для запылённых трактов с растущим сопротивлением фильтров.

Исполнения и обозначения

Как подобрать

• расход воздуха и полное давление задают в рабочей точке с запасом на загрязнение фильтров
• проверяют концентрацию пыли: серия рассчитана на 2 г/м3 в сухом и 0,5 г/м3 во влажном воздухе
• режим работы выбирают по температуре среды: Т80 или Т150 (только для схемы 1)
• схему исполнения и положение корпуса согласуют с компоновкой технологического узла
• для взрывоопасных зон подтверждают допустимость исполнения В

Монтаж и обслуживание

• вентилятор ставят на жёсткое основание через виброизоляторы, с учётом массы колеса
• на входе и выходе применяют мягкие соединители, рассчитанные на температуру среды
• предусматривают доступ к разъёму корпуса для периодической очистки колеса
• перед пуском проверяют направление вращения и балансировку после чистки
• при работе на пыли осмотр колеса и контроль вибрации проводят чаще регламентного

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
