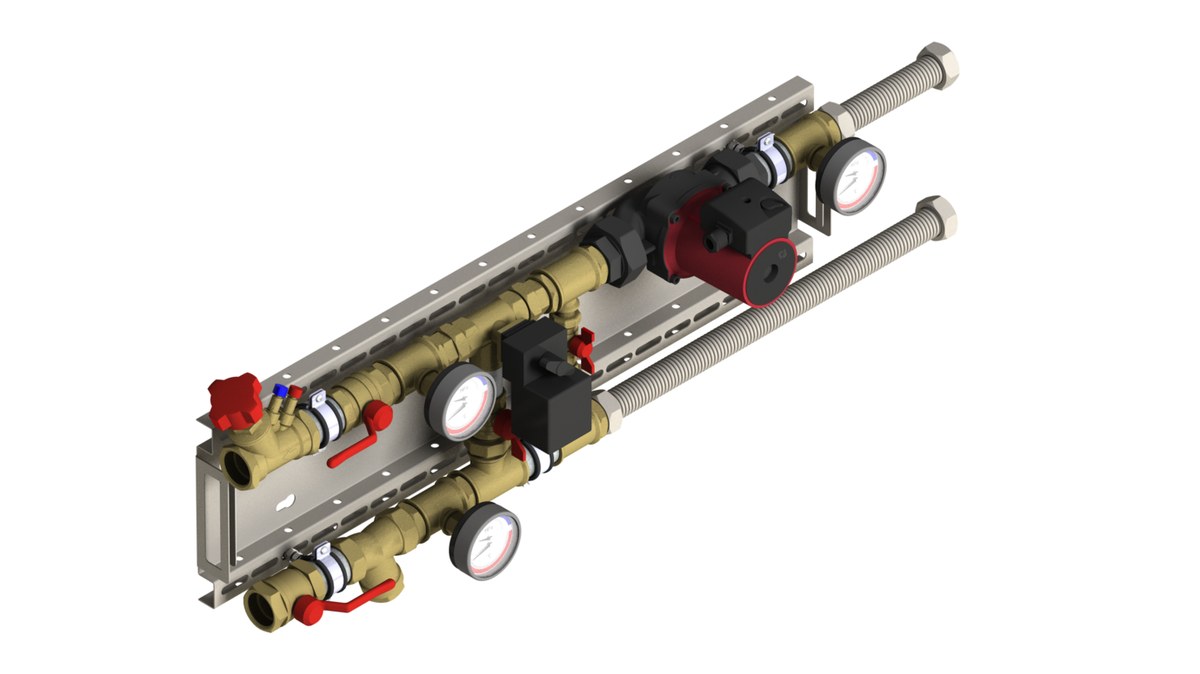

Узел регулирующий ВЕКТОР стандартное исполнение

Узел регулирующий «Вектор» в стандартном исполнении управляет параметрами тепло- и холодоносителя и обеспечивает его циркуляцию при подключении приточных установок, отопительных агрегатов и тепловых завес к источнику энергии.

Технические характеристики

Конструкция

Узел собран из трубопроводной обвязки, запорной, регулирующей и защитной арматуры, насосного оборудования и приборов контроля — состав зависит от выбранной схемы. Стандартный ряд включает схему 2 с подмешиванием и плавным регулированием, схему 5 со смешивающим контуром без арматуры в подмешивающей ветке и её модификацию 5М с добавленной арматурой.

Предусмотрены модификации схем с резервным насосом: в штатном режиме работает один насос, при необходимости система переключается на резервный. Такое решение применяют, когда требуется стопроцентное резервирование насосного оборудования.

Принцип работы

Регулирующий клапан изменяет соотношение подмешиваемой и сетевой среды, а насос поддерживает постоянный расход через теплообменник потребителя. За счёт этого температура воздуха за воздухонагревателем удерживается на заданном уровне, а теплообменник защищён от неравномерного прогрева.

Исполнения и обозначения

Как подобрать

• Схему принимают по типу потребителя и требуемому характеру регулирования
• Расчётный расход и перепад определяют по теплообменнику приточной установки
• Насос подбирают по расходу и сопротивлению контура, включая арматуру
• Решают, нужна ли модификация с резервным насосом для полного резервирования
• Согласуют присоединительные диаметры и параметры среды на вводе

Монтаж и обслуживание

• Узел монтируют рядом с обслуживаемой установкой, оставляя доступ к арматуре
• Подключение к подающей и обратной магистралям выполняют по схеме узла
• Перед пуском контур промывают и стравливают воздух из верхних точек
• Привод регулирующего клапана и датчики настраивают при пусконаладке
• В ходе эксплуатации чистят фильтры и контролируют перепад на насосе

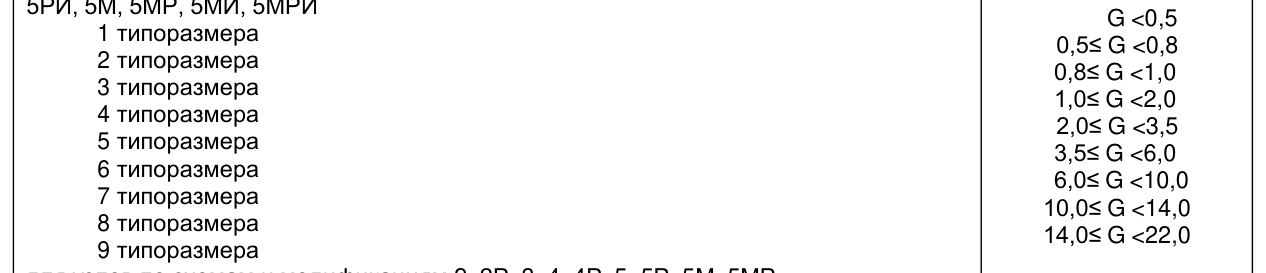

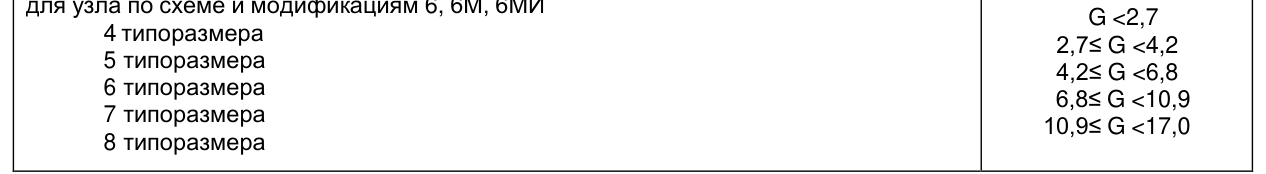

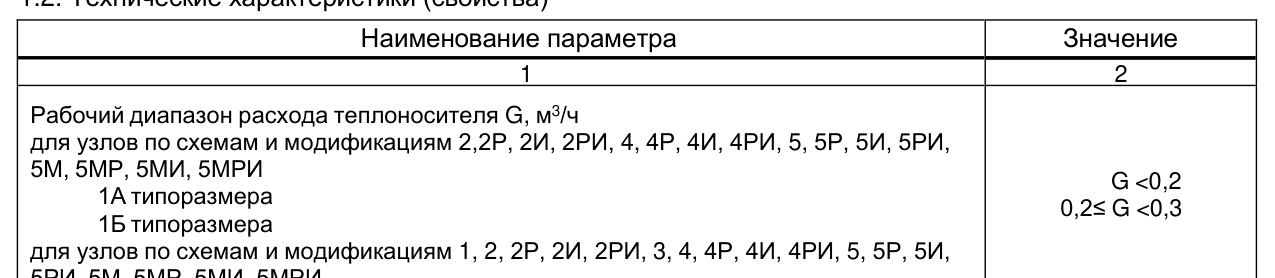

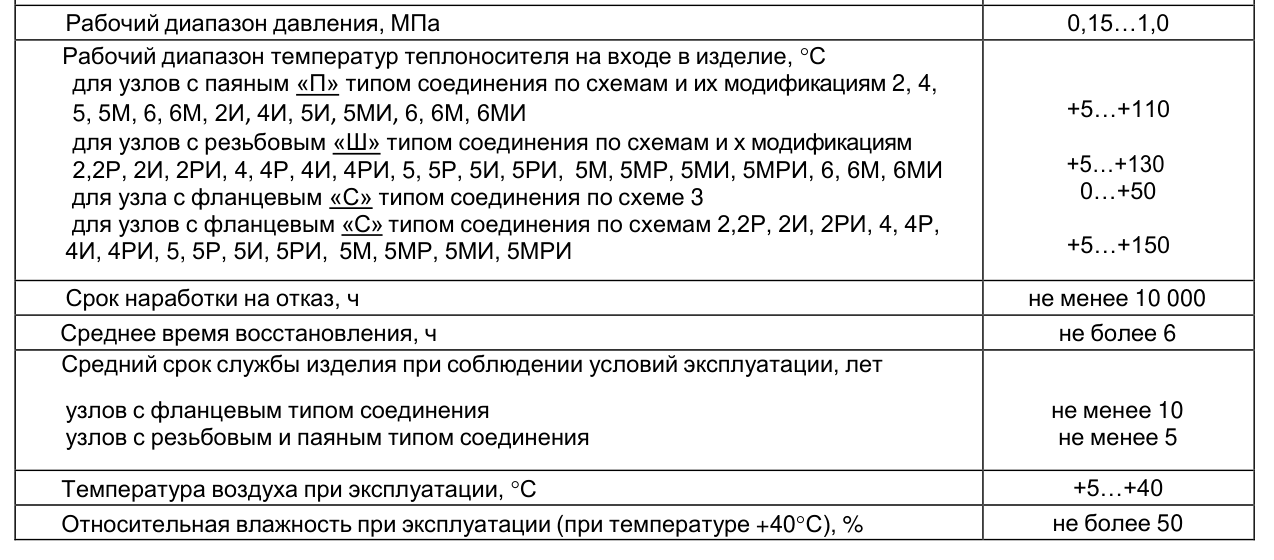

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
