Узлы регулирующие ВЕКТОР
⚙️ Подбор и заказ
Характеристики
Описание

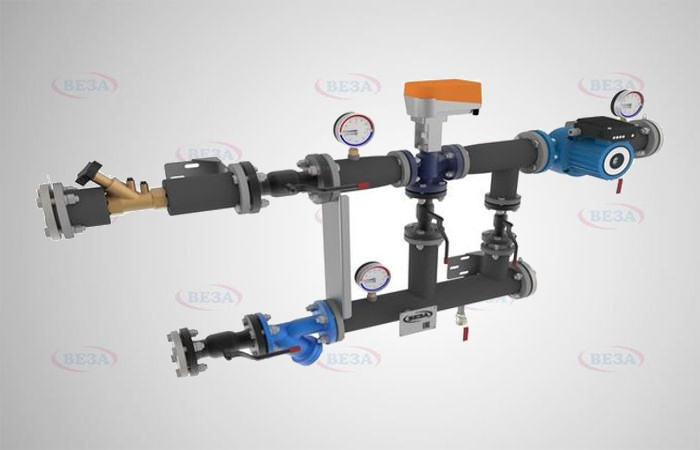

Узел регулирующий ВЕКТОР автоматически управляет параметрами тепло- и холодоносителя и обеспечивает его циркуляцию при подключении теплообменников приточных установок, воздухонагревателей, воздухоохладителей, отопительных агрегатов и тепловых завес к источнику.
Технические характеристики
Конструкция
Узел представляет собой готовую сборку: трубопроводная обвязка, запорная, регулирующая и защитная арматура, насосное оборудование и контрольно-измерительные приборы. Состав зависит от принятой схемы, поэтому в конкретном исполнении часть элементов может отсутствовать.
Изделие изготавливается по техническим условиям на промышленном производстве и сертифицировано на соответствие ТУ BY 810000679.041-2014. Заводская сборка задаёт повторяемое качество монтажа и снимает подгонку обвязки по месту.
Принцип работы
Регулирующий клапан с приводом меняет расход теплоносителя через теплообменник, насос поддерживает постоянную циркуляцию по малому кольцу, а смесительная схема удерживает температуру обратной воды. В качестве теплоносителя применяются сетевая вода по СП 124.13330.2012, водяной пар и промышленные теплоносители на основе этилен- и пропиленгликоля с концентрацией до 50 %.
Исполнения и обозначения
Схема узла (смесительная, регулирующая, с насосом или без) выбирается под теплообменник и источник. При заказе уточняются мощность, параметры теплоносителя, диаметры и состав КИП.
Как подобрать
- По мощности теплообменника и расходу теплоносителя
- По параметрам источника: температура, давление, перепад
- По типу теплоносителя — вода, пар, гликолевый раствор
- По требуемой схеме регулирования и наличию насоса
- По диаметрам присоединения и составу КИП
Монтаж и обслуживание
- Узел присоединяют к теплообменнику и магистралям по маркировке патрубков
- Предусматривают доступ к арматуре, приводу и приборам
- Систему промывают и удаляют воздух до пуска насоса
- Настройку регулятора и балансировку выполняют при пусконаладке
- Периодически проверяют арматуру, фильтры и работу привода клапана

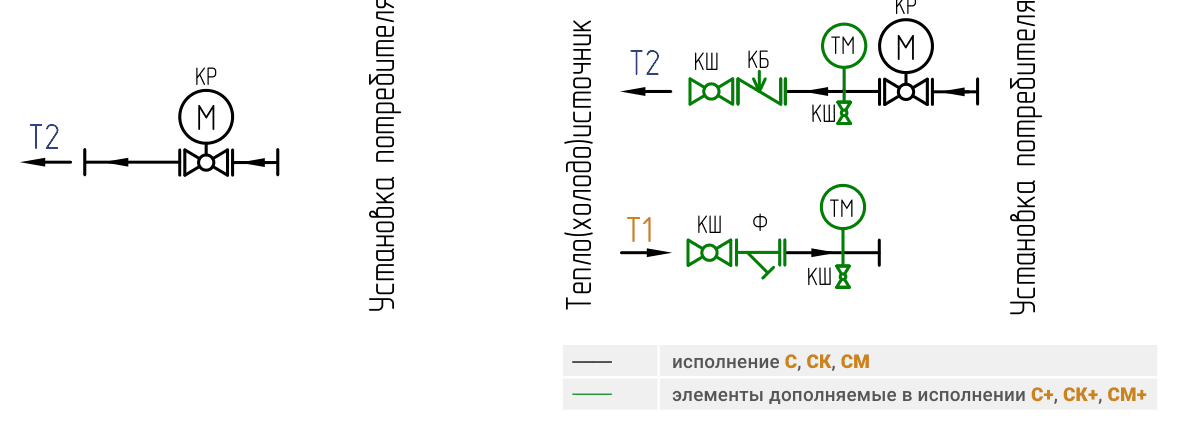

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
