Пункт тепловой индивидуальный БАЗИС специальное исполнение

Пункт тепловой индивидуальный «Базис» в специальном исполнении собирается по индивидуальному техническому заданию. Управляет режимами теплопотребления и распределяет теплоноситель по системам отопления, вентиляции, кондиционирования и горячего водоснабжения.

Технические характеристики

Конструкция

ПТИ «Базис» — разборная конструкция из отдельных готовых типовых функциональных блоков и дополнительных узлов, которые собирают в готовое изделие на месте установки. Каждый блок смонтирован на единую жёсткую сварную раму, что упрощает транспортировку и такелаж.

Пункт укомплектован сертифицированным оборудованием, арматурой, средствами контроля, автоматики и измерения. Состав подбирают и рассчитывают в соответствии с требованиями заказчика, а изделие поставляют готовым транспортабельным блоком, что сокращает объём монтажных работ на объекте.

Принцип работы

Пункт принимает теплоноситель от тепловой сети, преобразует его параметры и распределяет по контурам потребителей, поддерживая заданные температуру и давление в каждом. Автоматика ведёт режим по погодным условиям и нагрузке, а поставка блоками экономит полезную монтажную площадь.

Исполнения и обозначения

Как подобрать

• Тепловые нагрузки задают отдельно по отоплению, вентиляции, кондиционированию и ГВС
• Определяют параметры теплоносителя на вводе: давление, температурный график, перепад
• Выбирают схему присоединения контуров и способ регулирования
• Уточняют требования по резервированию насосов и учёту тепловой энергии
• Габариты блоков согласуют с проёмами и монтажной площадью помещения

Монтаж и обслуживание

• Блоки заносят в помещение по отдельности и собирают в готовое изделие на месте
• Рамы выставляют по уровню и закрепляют на подготовленном основании
• Межблочные и магистральные соединения выполняют по монтажной схеме пункта
• Систему промывают, заполняют и опрессовывают перед вводом в работу
• Автоматику настраивают при пусконаладке, при эксплуатации обслуживают насосы и фильтры

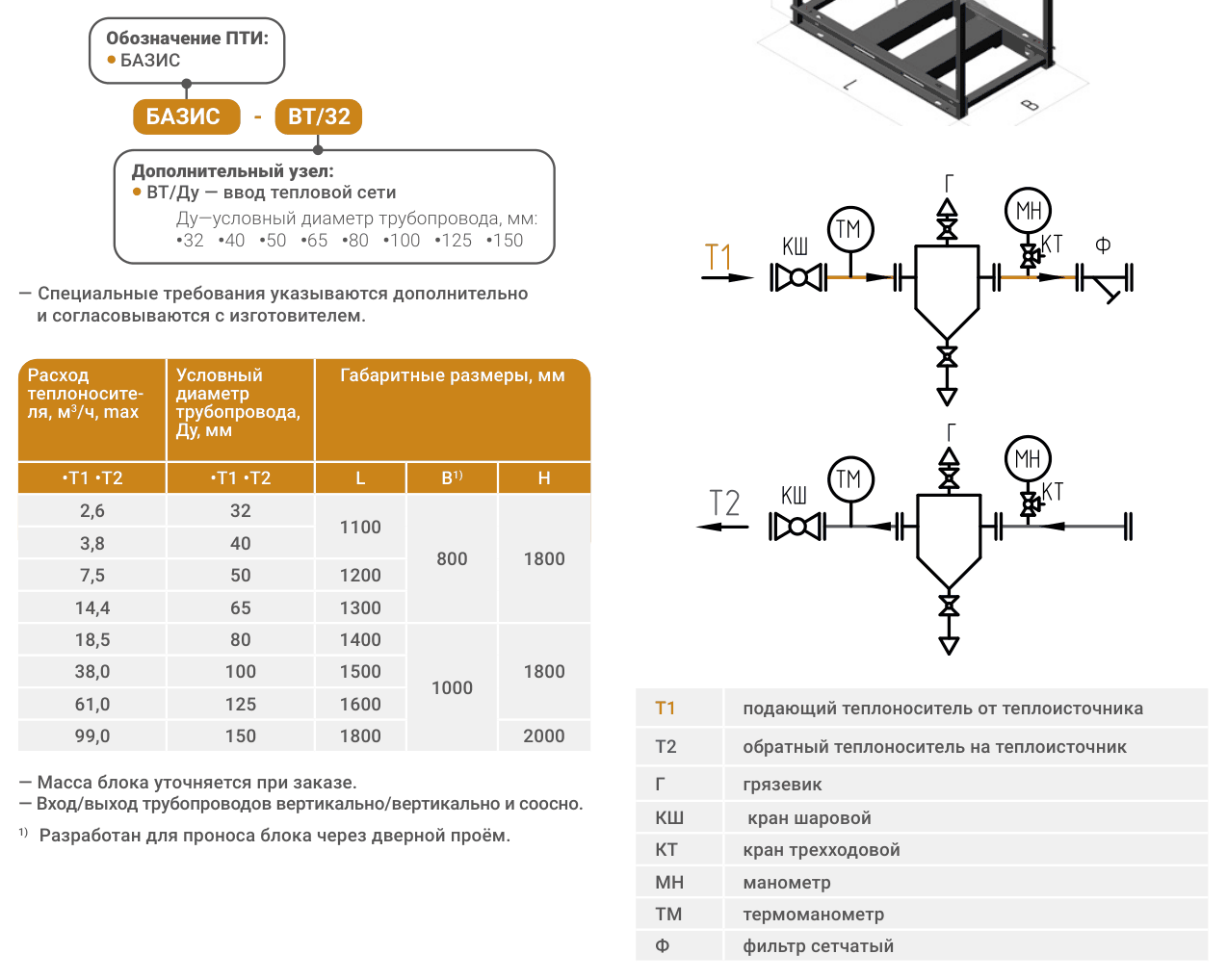

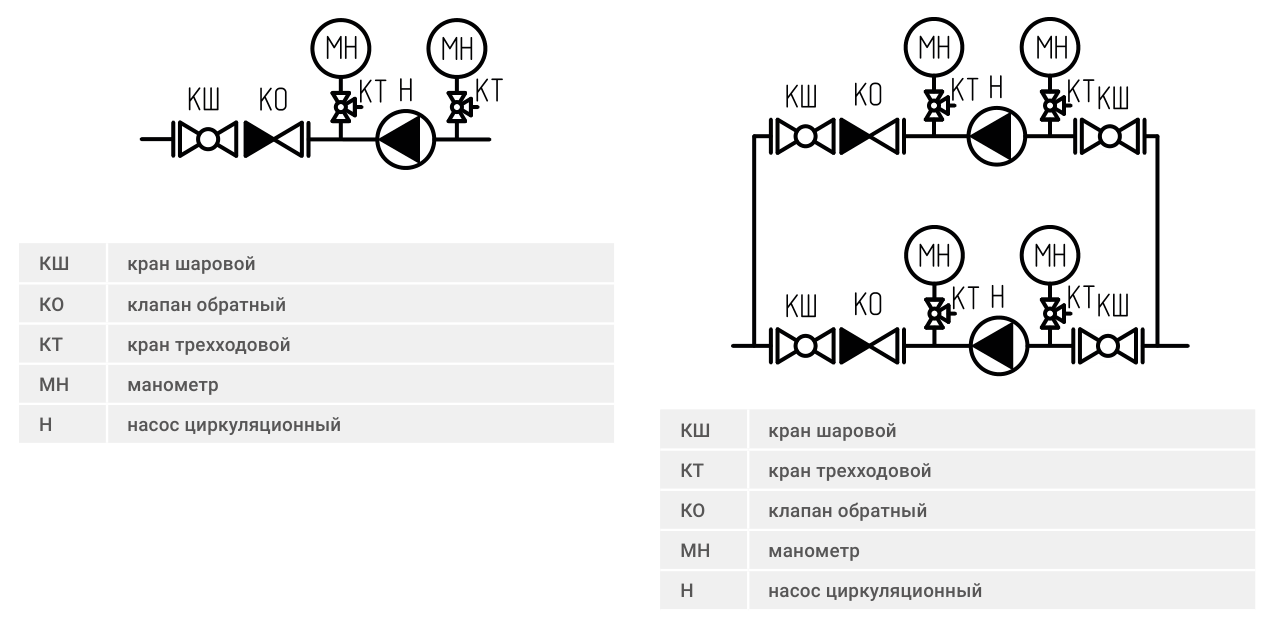

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
