Стакан монтажный СТАМ-503
⚙️ Подбор и заказ
Характеристики
Описание

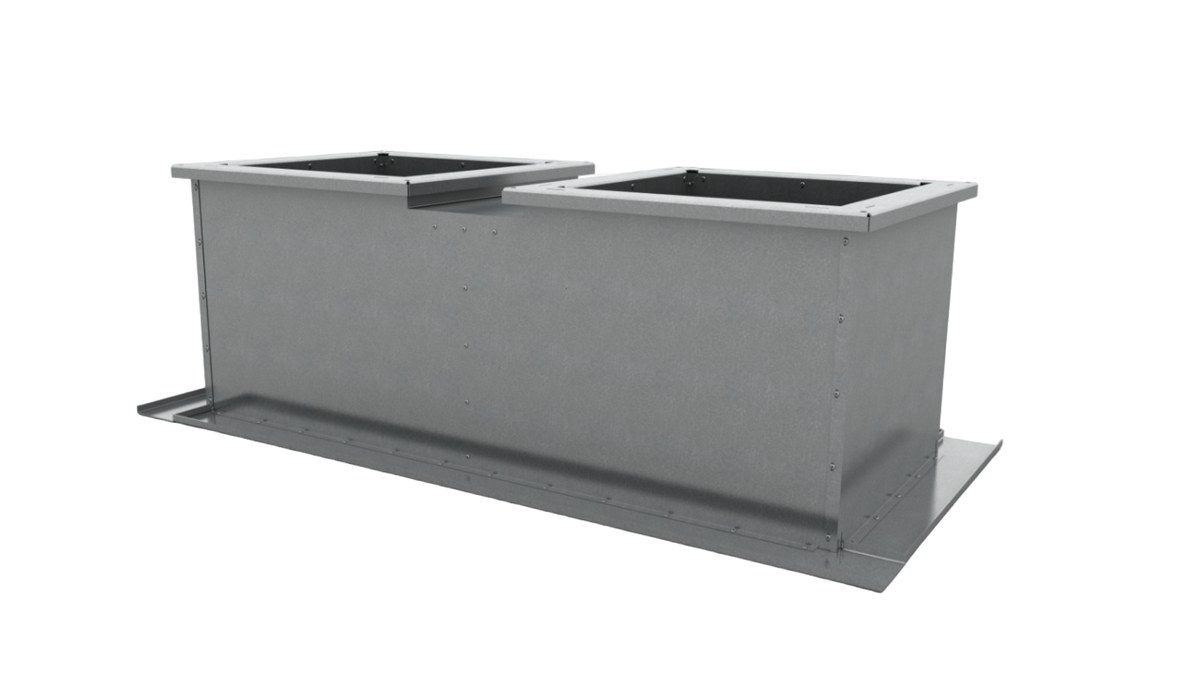

Монтажный стакан СТАМ-503 — спаренный утеплённый узел с встроенным клапаном на приток, рассчитанный на параллельный монтаж двух приточных вентиляторов ВКОП0 или ВКОП1 на одном основании.
Технические характеристики
Конструкция

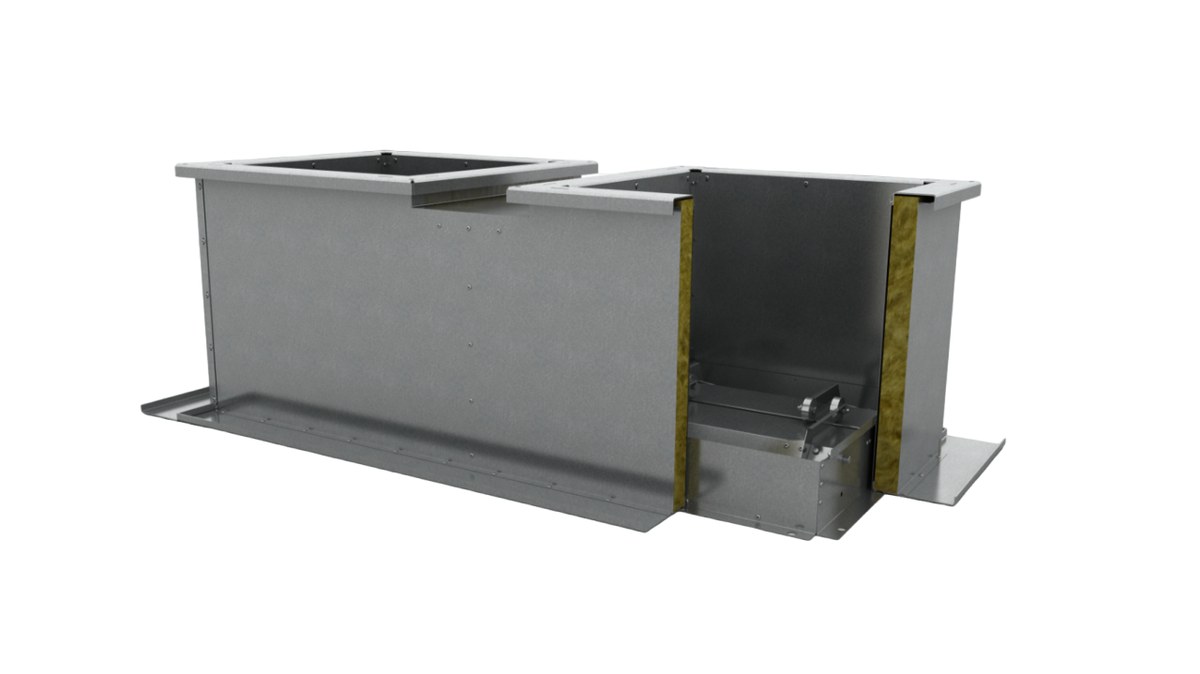

Конструкция коробчатая: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплены два воздуховода квадратного сечения из оцинкованной или нержавеющей стали. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали, в раму встроен приточный клапан.
Между рамой и воздуховодами проложена теплостойкая термоизоляция, снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли. Присоединение к вентиляционным каналам выполняется по монтажным фланцам болтами.
Принцип работы
Установка двух вентиляторов на одном стакане уменьшает общую массу системы, снижает стоимость узла и делает систему более гибкой по режимам работы: расчётный расход распределяется между двумя машинами. Встроенный клапан перекрывает приточный тракт при остановленных вентиляторах.
Исполнения и обозначения
Изготавливается в общепромышленном исполнении (Н), режим Т80. В серии также предусмотрены СТАМ-500 без клапана и СТАМ-502 с клапаном на вытяжку.
Как подобрать
- Типоразмер подбирают по двум приточным установкам ВКОП0 или ВКОП1
- Оценивают выигрыш от спаренной схемы: масса, стоимость и гибкость по режимам
- Учитывают режим Т80 по температуре перемещаемого воздуха
- Проверяют несущую способность кровли под суммарную нагрузку двух агрегатов
- Согласуют управление приточным клапаном с автоматикой установок
Монтаж и обслуживание
- Стакан крепят к несущему основанию кровли по опорной поверхности рамы
- Вентиляторы монтируют на выверенную опорную плиту, соблюдая монтажные зазоры
- Присоединение к каналам выполняют по монтажным фланцам болтами с уплотнением
- После сборки проверяют открытие и плотное закрытие приточного клапана
- При осмотрах контролируют привод клапана, крепёж и состояние теплоизоляции
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
