Стакан монтажный СТАМ-103
⚙️ Подбор и заказ
Характеристики
Описание

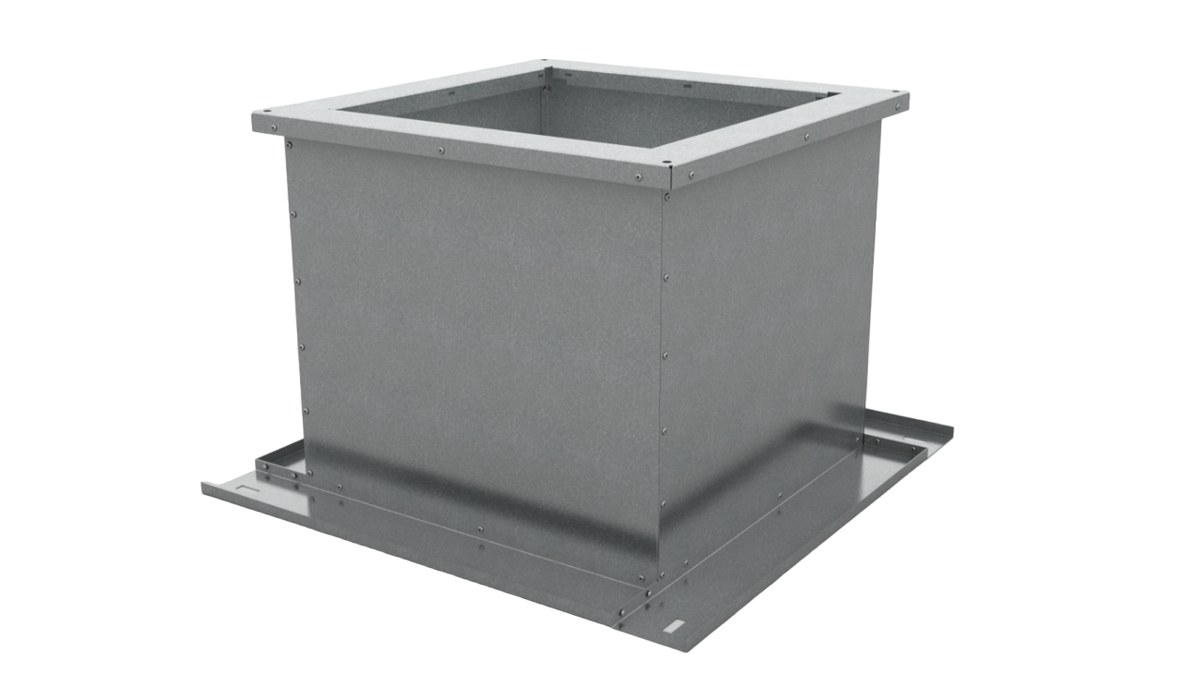

Стакан монтажный СТАМ-103 — облегчённая опорная конструкция без теплоизоляции с встроенным клапаном на приток. Предназначен для установки вентиляторов ВКОП0, ВКОП1 и ОСА-Е на горизонтальной поверхности кровли.
Технические характеристики
Конструкция

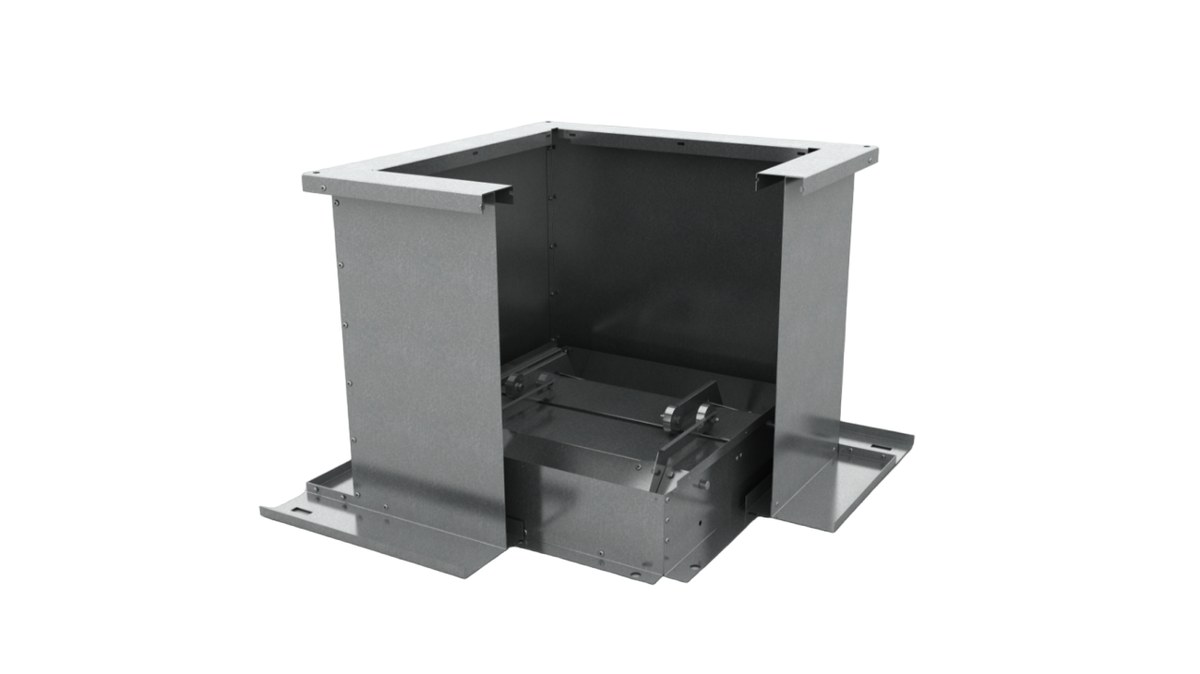

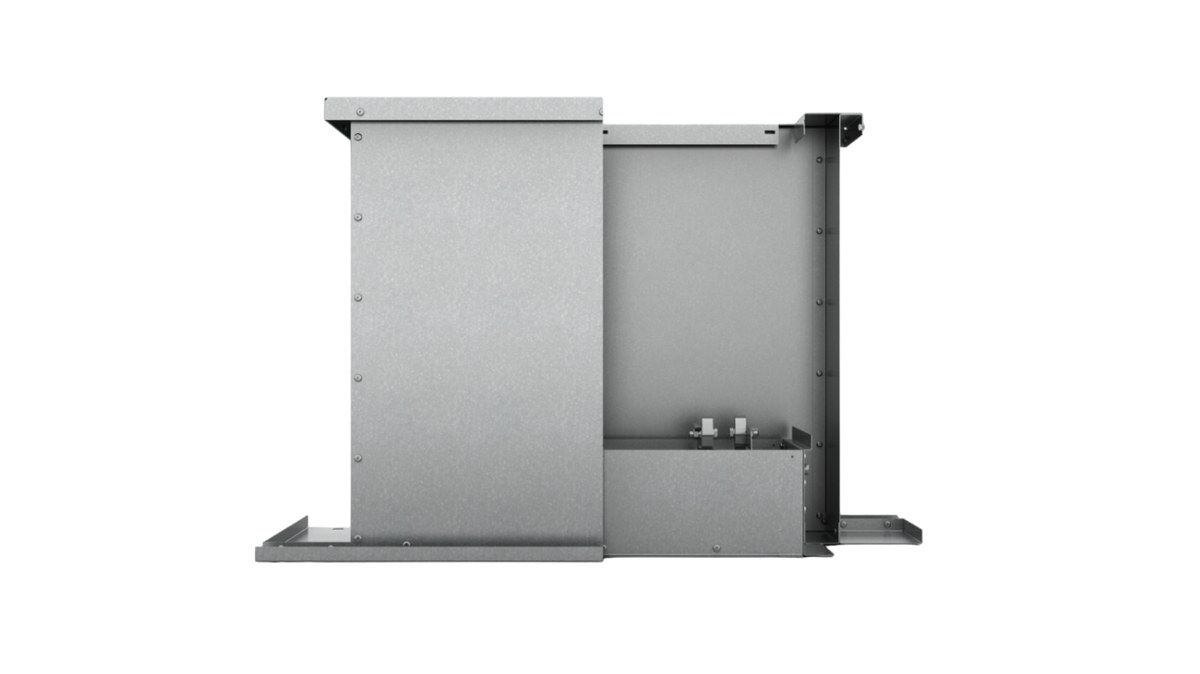

Конструкция сборная: прочная сварная рама несёт основную нагрузку, снаружи выполнена герметичная оцинкованная облицовка со встроенным клапаном на приток. Облегчённое исполнение уменьшает массу узла и нагрузку на кровельное покрытие.
Теплоизоляция в поставку не входит и выполняется по месту — в составе примыкающего кровельного пирога. Подсоединение к вентиляционному каналу осуществляется по монтажному фланцу болтами; опорная поверхность рамы рассчитана на крепление к несущей части кровли.
Принцип работы
Стакан образует опорный переход между кровлей и вентилятором: он воспринимает вес установки и формирует участок канала над кровельным покрытием. Встроенный клапан перекрывает проход при остановленном вентиляторе. Утепление формируется на объекте, поэтому толщину изоляции согласуют с конструкцией кровельного пирога.
Исполнения и обозначения
Исполнение общепромышленное (Н), режимы работы Т80 (среда до 80 °C, время работы постоянное) и Т200 (среда до 200 °C). При заказе уточняются типоразмер вентилятора, режим работы и параметры привода клапана.
Как подобрать
- По типоразмеру вентилятора: ВКОП0, ВКОП1, ОСА-Е.
- По уклону кровли — СТАМ-103 предназначен для горизонтальной поверхности.
- По температурному режиму: Т80 при постоянной работе или Т200.
- По допустимой нагрузке на кровельное покрытие — облегчённое исполнение снижает массу узла.
- По конструкции кровельного пирога, в составе которого выполняется утепление.
Монтаж и обслуживание
- Стакан крепят к несущей части кровли по опорной поверхности рамы согласно проекту.
- Теплоизоляцию выполняют по месту, в составе примыкающего кровельного пирога.
- Подсоединение к вентиляционному каналу выполняют по монтажному фланцу болтами.
- Примыкание кровли к облицовке гидроизолируют, сохраняя герметичность корпуса.
- Периодически проверяют ход встроенного клапана и состояние оцинкованной облицовки.

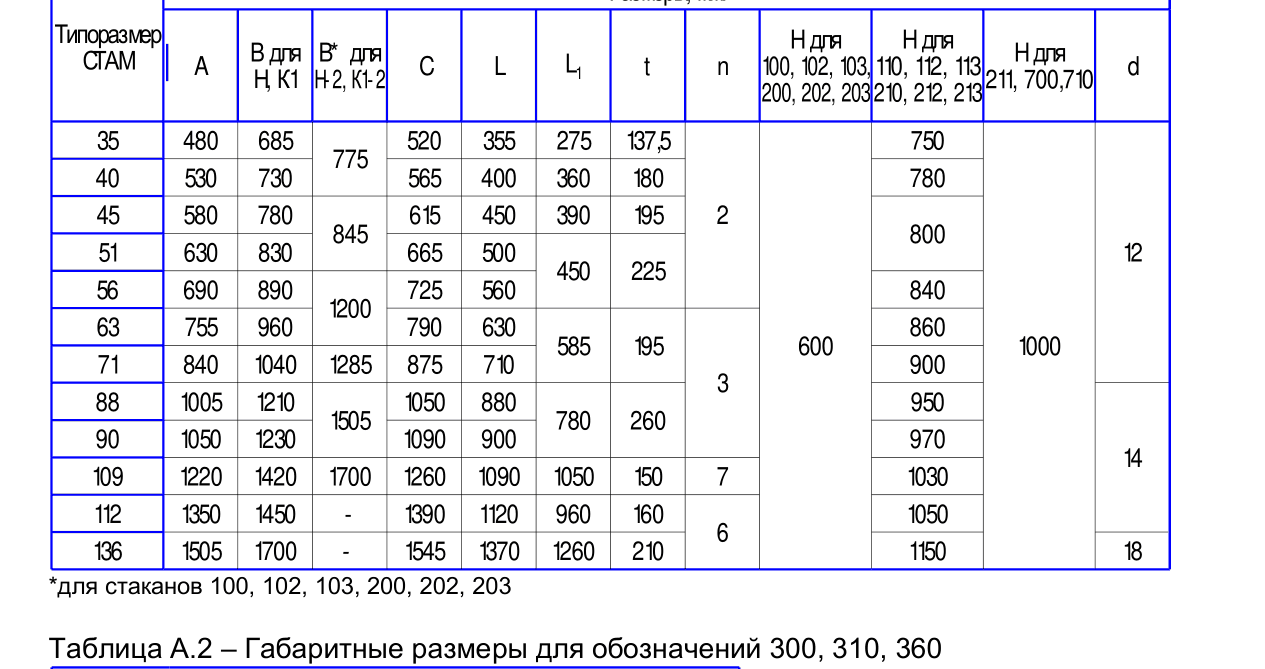

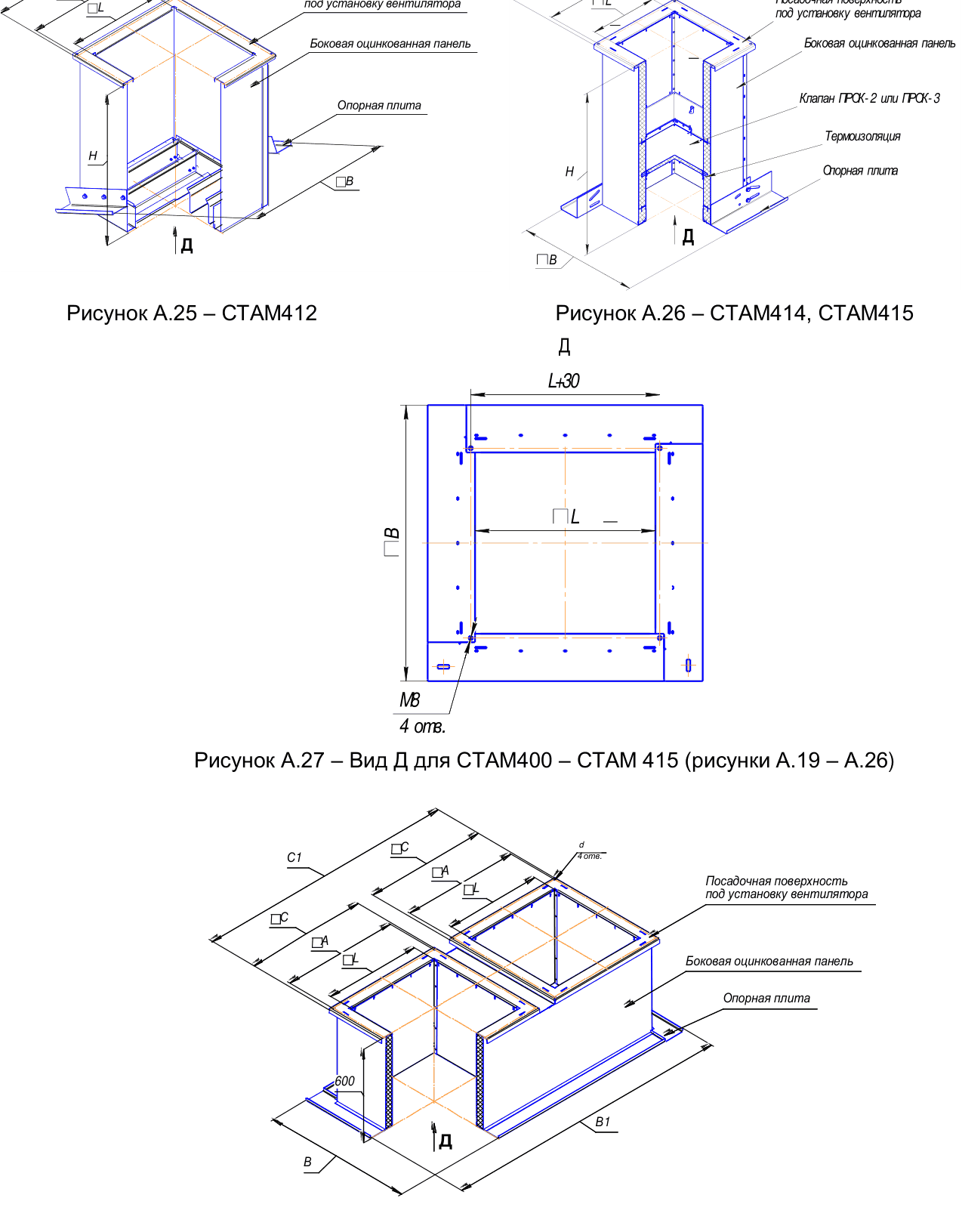

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
