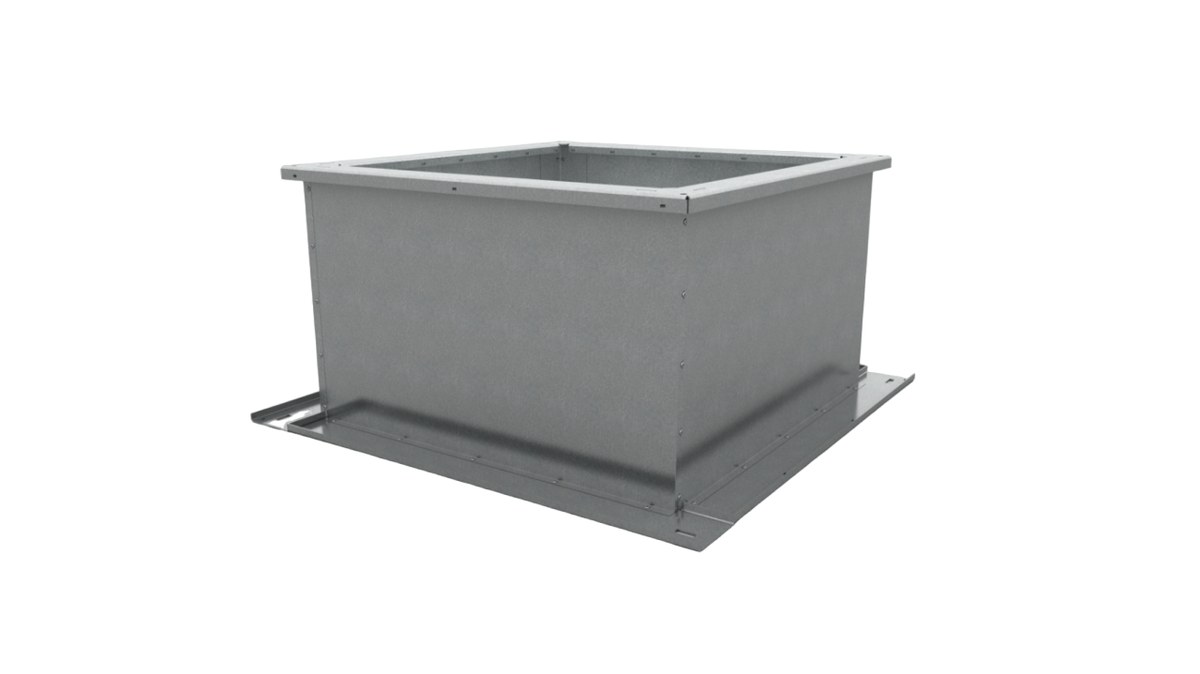

Стакан монтажный СТАМ-102
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-102 — облегчённый узел без заводской теплоизоляции, с встроенным клапаном на вытяжку. Устанавливается на горизонтальной кровле под вытяжные вентиляторы КРОС, КРОВ, УКРОС, УКРОВ и ОСА-Е.
Технические характеристики
Конструкция
Изделие представляет собой сборную конструкцию из прочной сварной рамы, несущей основную нагрузку, и герметичной внешней облицовки из оцинкованной стали. В комплект входит встроенный клапан на вытяжку; подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Теплоизоляция в поставке не предусмотрена — её выполняют по месту, в составе примыкающего кровельного пирога. При обеспечении надлежащей степени огнестойкости и внешней теплоизоляции стакан сочетается и с вентиляторами дымоудаления КРОС-ДУ/ДУВ, КРОВ-ДУ/ДУВ, УКРОС-ДУ/ДУВ, УКРОВ-ДУ/ДУВ.
Принцип работы
Стакан служит опорой вытяжного вентилятора и переходом от шахты к агрегату, а встроенный клапан перекрывает тракт при остановленной системе. Облегчённое исполнение уменьшает нагрузку на кровельную конструкцию, а теплотехнические характеристики узла задаются утеплителем, укладываемым на объекте.
Исполнения и обозначения
Изготавливается в общепромышленном исполнении (Н), режимы Т80 и Т200. При заказе уточняются типоразмер, модель вентилятора и требования по огнестойкости, если узел применяется в системе дымоудаления.
Как подобрать
- Типоразмер подбирают по присоединительным размерам вытяжного вентилятора
- Проверяют тип кровли — модель рассчитана на горизонтальную поверхность
- Выбирают температурный режим: Т80 для постоянной работы или Т200
- Для систем дымоудаления заранее решают вопрос огнестойкости и внешнего утепления
- Закладывают в проект утепление стакана в составе кровельного пирога
Монтаж и обслуживание
- Стакан крепят к несущему основанию по опорной раме
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- Теплоизоляцию выполняют по месту вместе с примыкающим кровельным пирогом
- Проверяют герметичность облицовки и полный ход створок вытяжного клапана
- При осмотрах контролируют привод клапана, крепёж и состояние примыканий
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
