Шумоглушитель ШУМ-ПЛАГ

Шумоглушитель прямоугольный пластинчатый ШУМ-ПЛАГ снижает уровень шума, который создают вентилятор и поток воздуха в системах вентиляции и кондиционирования. Работает в широком диапазоне частот, включая высокочастотную область.

Технические характеристики

Конструкция

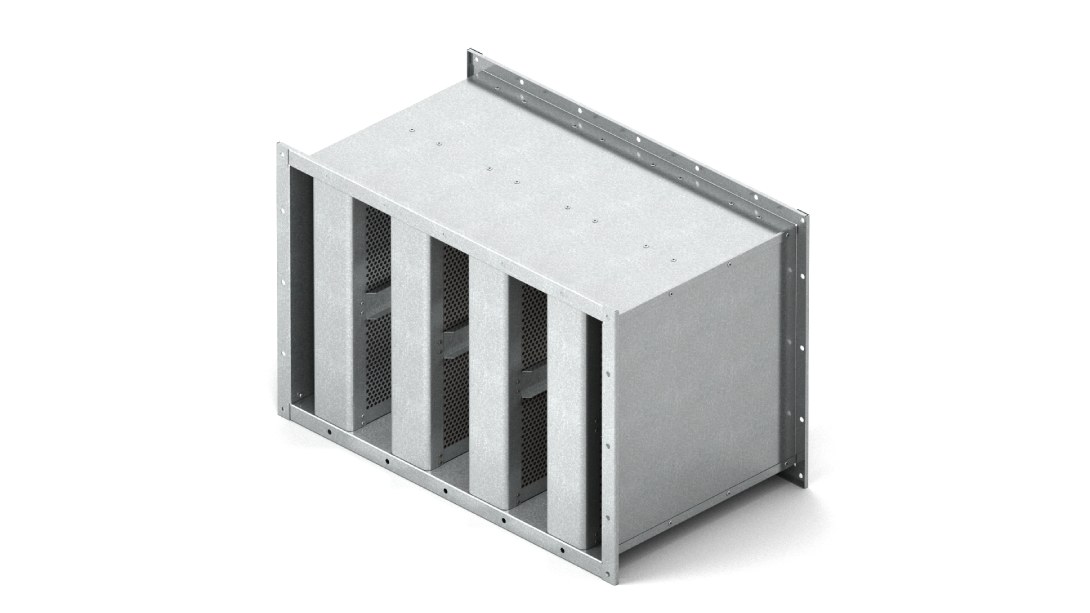

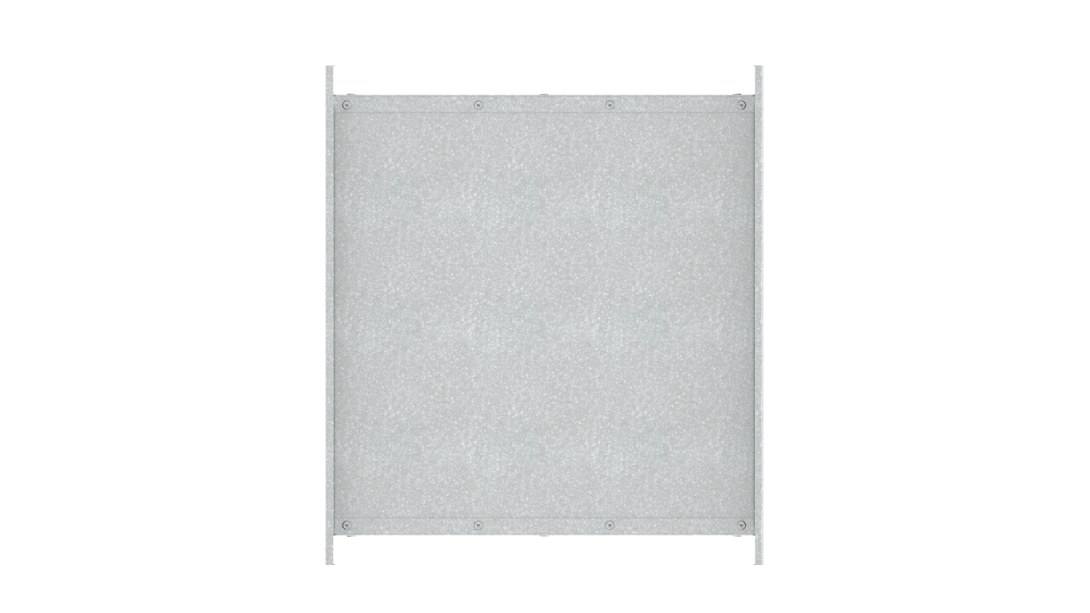

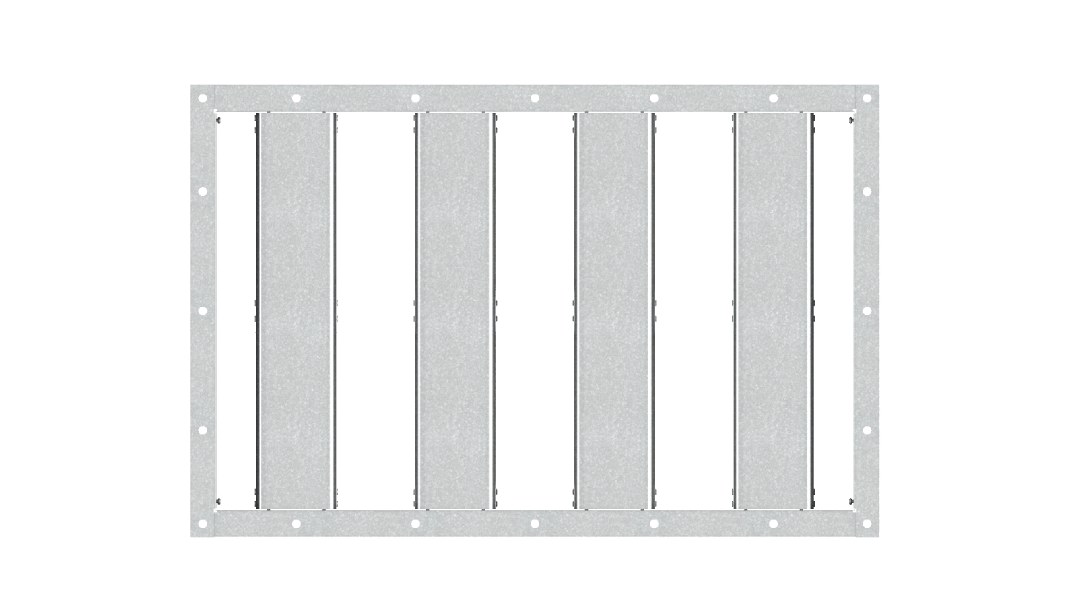

Шумоглушитель состоит из жёсткого коробчатого корпуса прямоугольного сечения с отгибными фланцами, внутри которого установлены пластины шумоглушения ПЛАГ. Жёсткость корпуса принципиальна: она исключает появление дополнительного шума от вибрации стенок и передачу звука в помещение. Материал корпуса — нержавеющая или оцинкованная сталь с лакокрасочным покрытием серого RAL 7035 или белого RAL 9003 цвета.

Пластины заполнены шумопоглощающим минеральным волокном, закрытым стеклохолстом, который защищает волокно от эрозии при скорости воздуха до 15 м/с; поверх него в пластинах ПЛАГ установлены перфорированные металлические листы. Рама пластины имеет скруглённые углы, что снижает аэродинамическое сопротивление и потери давления на участке.

Принцип работы

Поток проходит между пластинами по узким щелям. Звуковая энергия при этом поглощается минеральным волокном, а обтекаемая передняя кромка пластин удерживает потери давления на низком уровне, поэтому глушитель не перегружает вентилятор. Величина затухания задаётся толщиной пластин, шириной щелей и длиной корпуса.

Исполнения и обозначения

Как подобрать

• Расход воздуха и допустимая скорость в живом сечении глушителя
• Требуемое снижение уровня звуковой мощности по октавным полосам
• Присоединительные размеры воздуховода и располагаемая длина участка
• Допустимые потери давления на глушителе в рабочей точке вентилятора
• Материал и цвет покрытия корпуса по условиям среды и интерьера

Монтаж и обслуживание

• Устанавливается по ходу воздуховода на отгибные фланцы с прокладкой по контуру
• Перед глушителем выдерживают прямой участок канала для равномерного профиля скорости
• Корпус закрепляют на самостоятельных подвесах, чтобы не нагружать соседние участки сети
• Для развязки по вибрации между вентилятором и глушителем ставят гибкую вставку
• Периодически осматривают пластины, удаляют осевшую пыль без применения струи под давлением

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
