Шкаф систем автоматического управления ШСАУ ВЕРСА 400

Шкаф систем автоматического управления ШСАУ ВЕРСА серии 400 предназначен для коммутации и защиты ТЭНов электрокалорифера в приточных и приточно-вытяжных системах ОВКВ. Шкафы типовые и заказываются по маркировке — без ТЗ и опросного листа.

Технические характеристики

Конструкция

Шкаф изготавливается по ТУ 4236-037-4014153-01 и построен на релейной схеме без применения ПЛК. Конструкция моноблочная: силовая часть и цепи управления собраны в одном корпусе. Область применения — административно-бытовые комплексы, жилые помещения, торговые комплексы и помещения производственного назначения.

Шкаф применяется в связке с ШСАУ ВЕРСА 200 или 300 для систем с электрическим нагревом; шкафы соединяются между собой сигналами типа «сухой контакт». Дверца запирается, на ней установлена лампа индикации «Ввод сети». Климатическое исполнение УХЛ4 по ГОСТ 15150, степень защиты IP54 для металлического корпуса и IP65 для пластикового.

Принцип работы

Шкаф принимает команду на нагрев от управляющего шкафа ВЕРСА 200 или 300 и коммутирует ступени ТЭНов электрокалорифера, обеспечивая их защиту от перегрузки и короткого замыкания. Разделение силовой коммутации нагрева и основной автоматики позволяет набирать мощность калорифера, не переделывая управляющий шкаф системы.

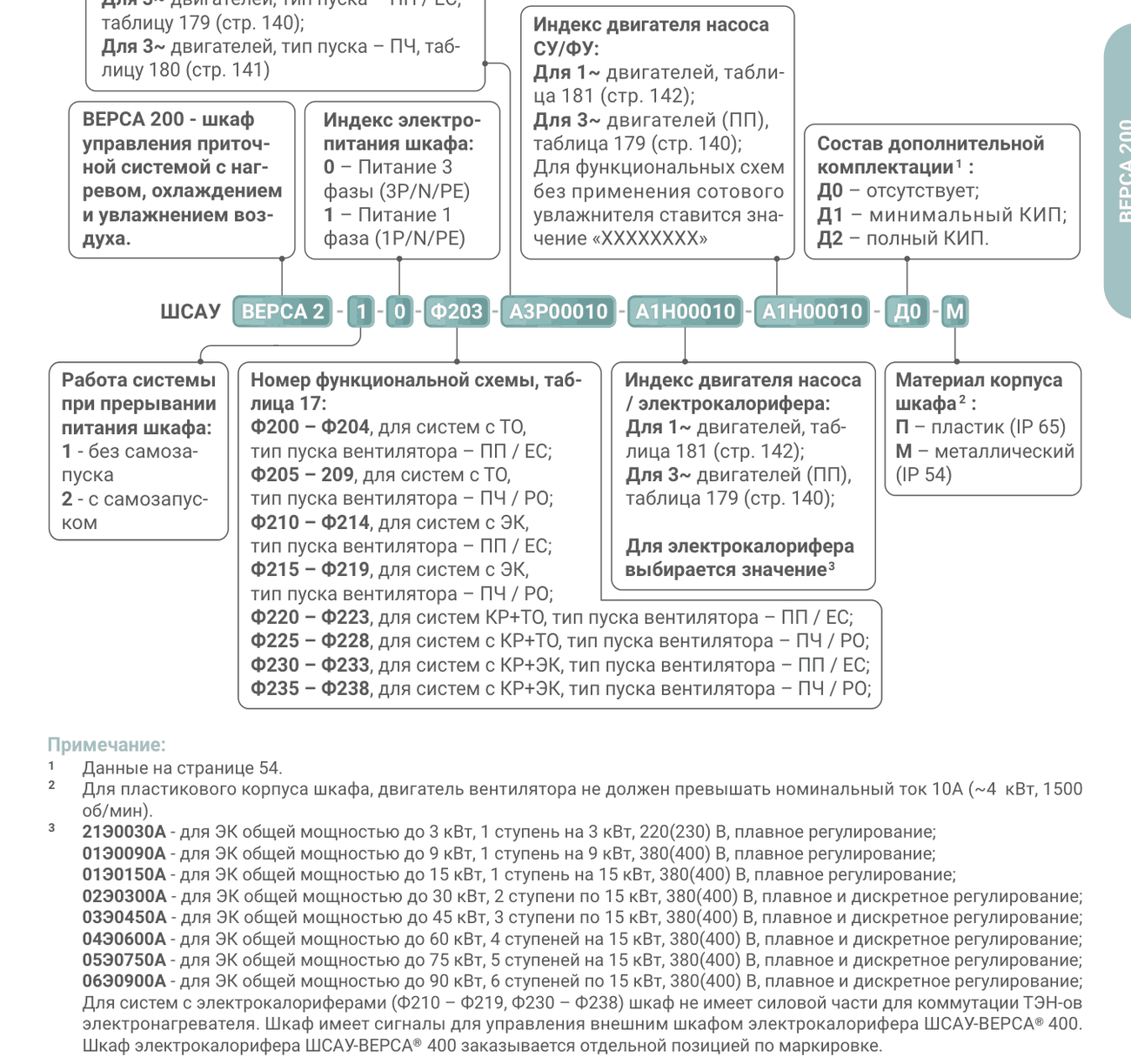

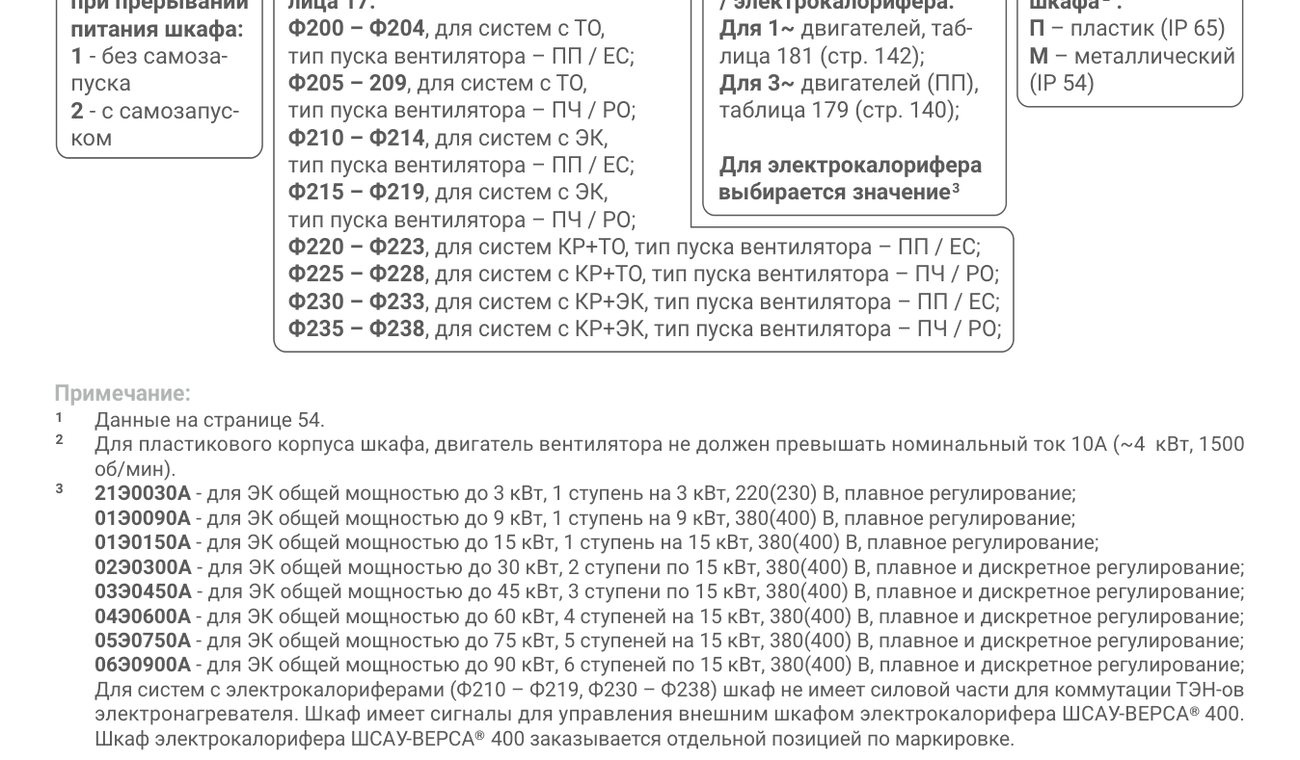

Исполнения и обозначения

Как подобрать

• Мощность электрокалорифера и число ступеней нагрева
• Модель управляющего шкафа: ШСАУ ВЕРСА 200 или ВЕРСА 300
• Токи и сечения силовых линий питания ТЭНов
• Материал корпуса и требуемая степень защиты: IP54 или IP65
• Условия в помещении установки и требования к климатическому исполнению

Монтаж и обслуживание

• Шкаф ставят в помещении с температурой от −5 до +40 °С согласно исполнению УХЛ4
• Связь с ШСАУ ВЕРСА 200 или 300 выполняют сигналами типа «сухой контакт» по схеме проекта
• Силовые линии к ТЭНам выполняют кабелем расчётного сечения с проверкой уставок защит
• Блокировку нагрева по потоку воздуха и по перегреву проверяют при пусконаладке обязательно
• Дверцу держат запертой; работы внутри выполняют при снятом напряжении и разряженных цепях

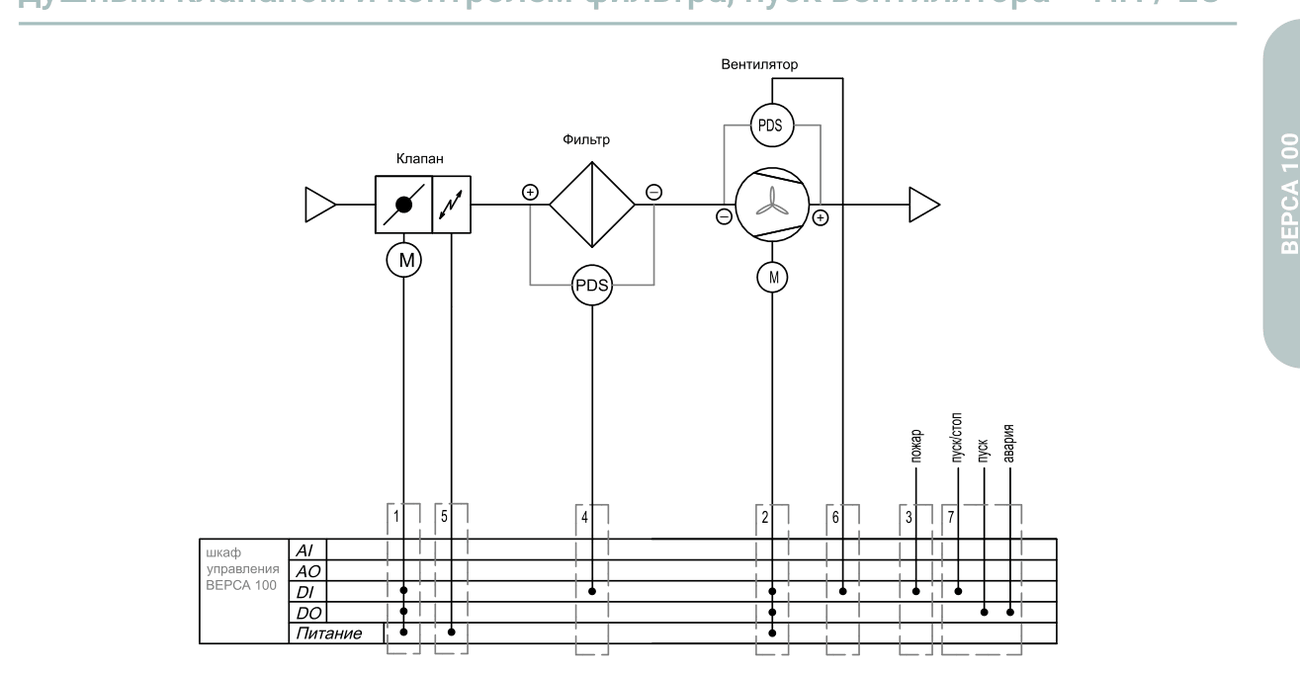

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
