Шкаф систем автоматического управления ШСАУ ВЕРСА 200
⚙️ Подбор и заказ
Характеристики
Описание
Технические характеристики
Конструкция
Шкафы изготавливаются по ТУ 4236-037-4014153-01 и построены на базе программируемых логических контроллеров. Исполнение моноблочное: в одном корпусе размещены силовые цепи, цепи защиты и распределения энергии по электроприёмникам, а также цепи управления и КИПиА.
Корпус закрывается запираемой дверцей, на которой установлены органы управления и индикации. Вид климатического исполнения — УХЛ4 по ГОСТ 15150, температура эксплуатации от минус 5 до плюс 40 °С. Код IP по ГОСТ 14254-2015 составляет 54 для металлического корпуса и 65 для пластикового.
Принцип работы

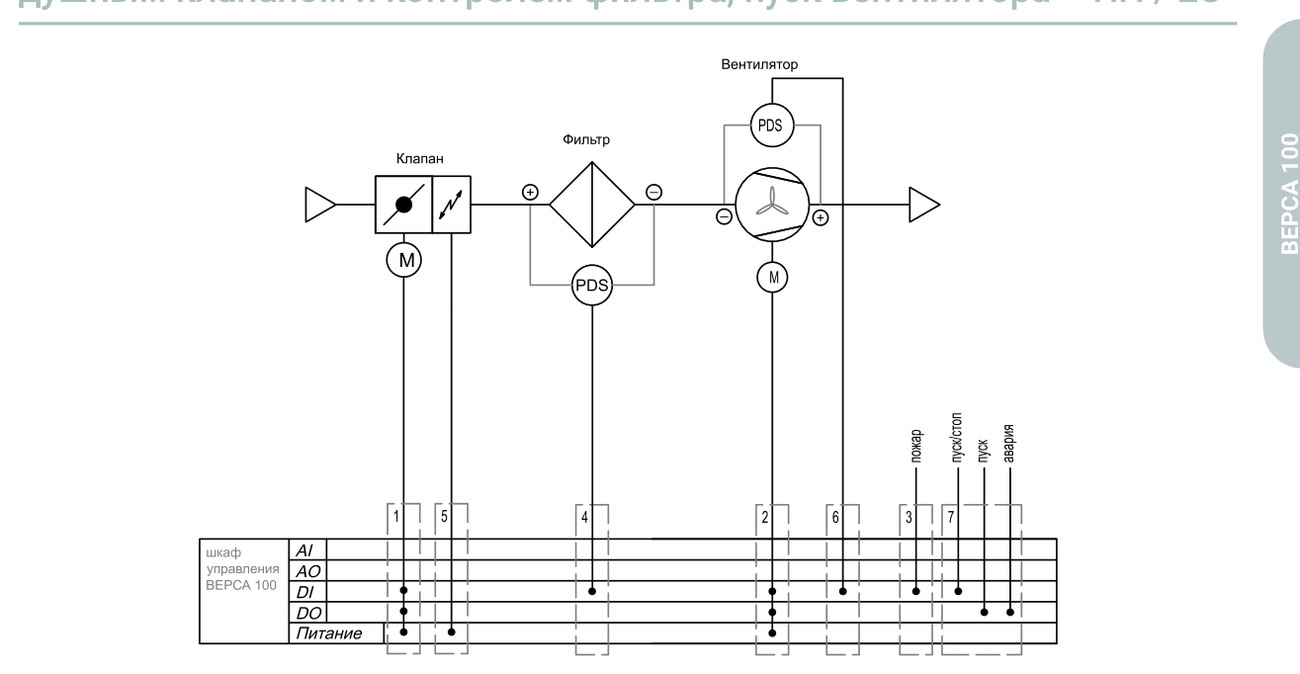

Контроллер шкафа отрабатывает штатный алгоритм приточной установки: пуск и остановка вентилятора, управление воздушным клапаном, поддержание температуры приточного воздуха, контроль загрязнения фильтра и защита водяного нагревателя. Готовый функционал сокращает сроки проектирования и наладки объекта.

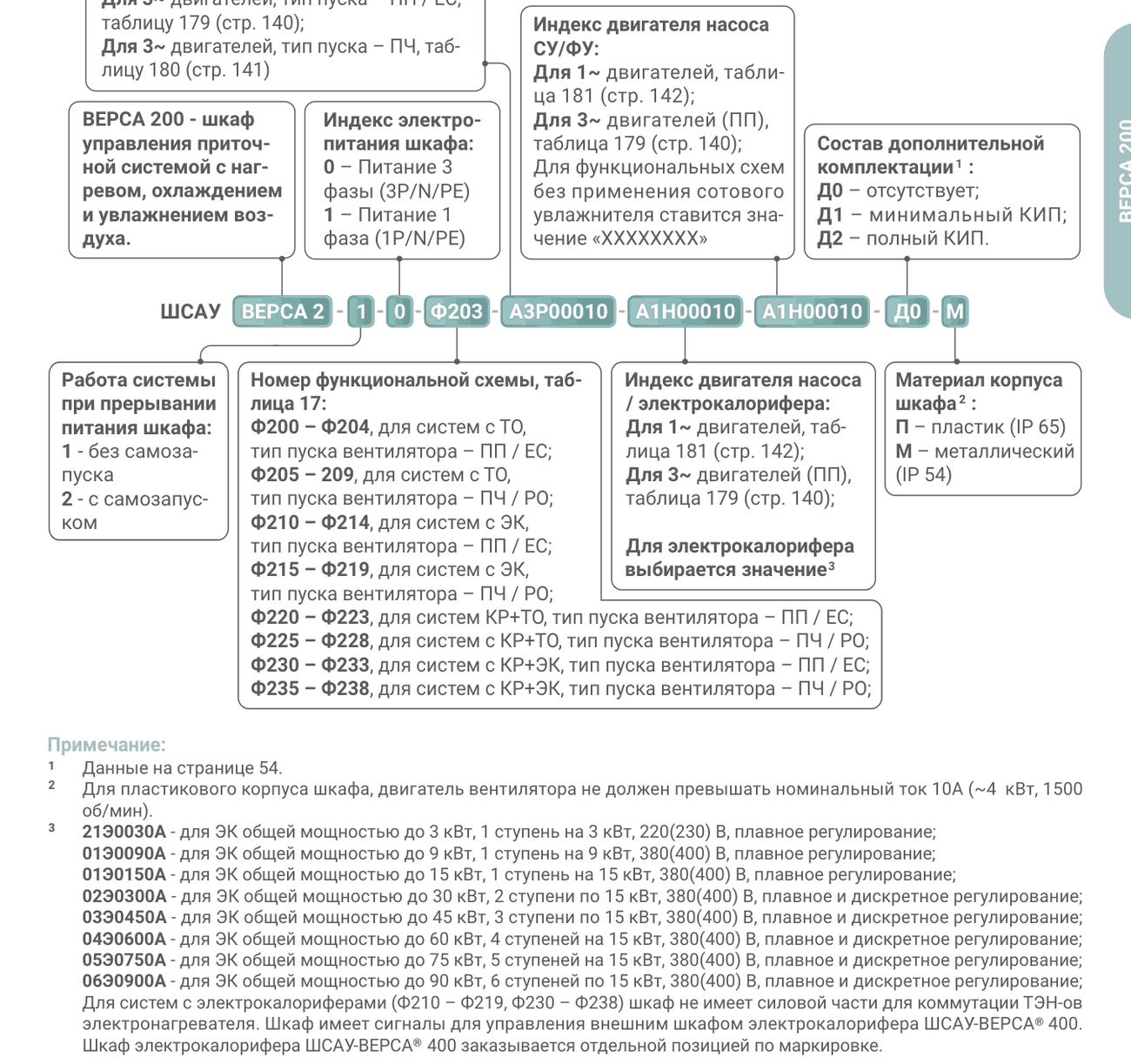

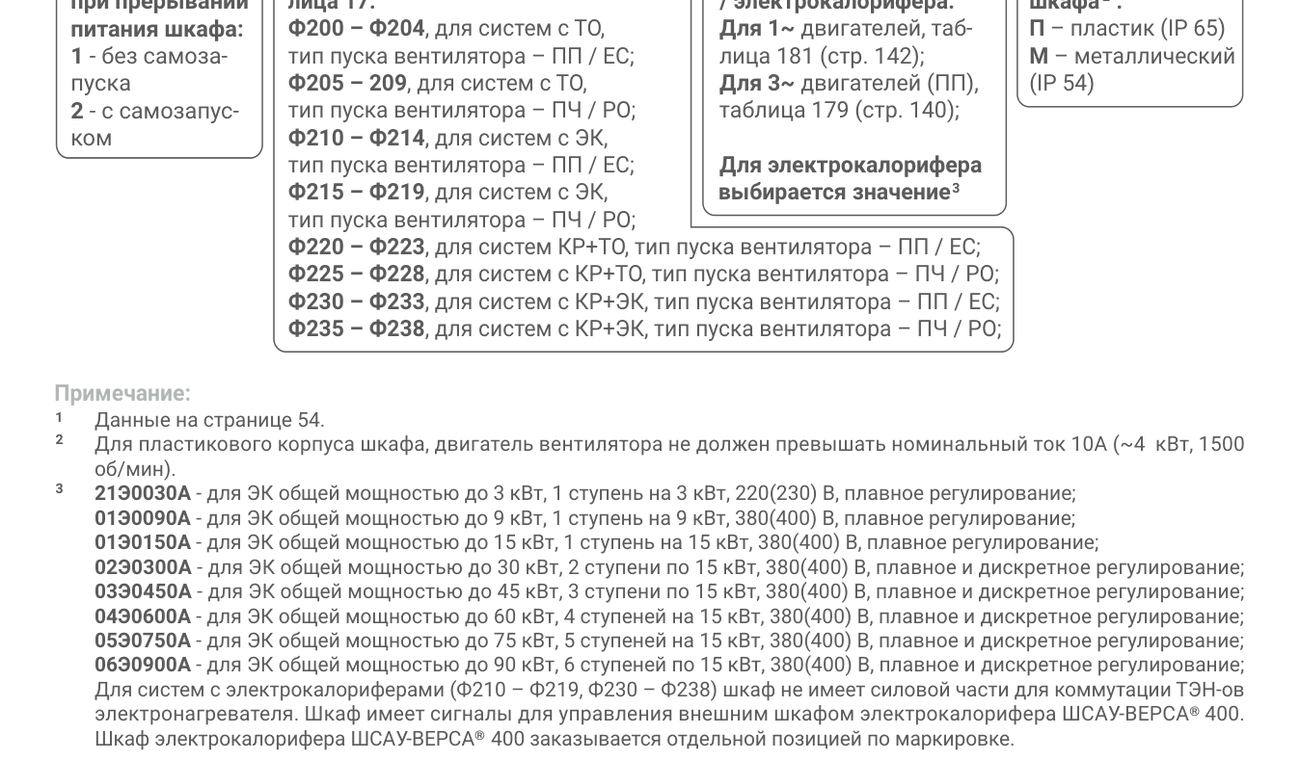

Исполнения и обозначения
Шкаф выбирается по маркировке под конкретную схему кондиционера, оформление ТЗ или опросного листа не требуется. При заказе уточняются мощности электроприёмников и материал корпуса — металл или пластик.
Как подобрать
- Схема приточного кондиционера: тип нагревателя, наличие охладителя и увлажнения
- Установленная мощность и токи вентилятора и нагревателя
- Материал корпуса и требуемая степень защиты — IP54 или IP65
- Температура в помещении установки в пределах от минус 5 до плюс 40 °С
- Необходимость передачи данных в диспетчерскую систему здания
Монтаж и обслуживание
- Шкаф ставят в отапливаемом помещении с температурой от минус 5 до плюс 40 °С
- Оставляют место для открывания дверцы и доступа к аппаратам
- Силовые и сигнальные кабели разводят раздельно, экраны заземляют по схеме
- Перед пуском проверяют затяжку клемм, фазировку и уставки защит
- Не реже раза в год очищают корпус от пыли и протягивают силовые соединения
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
