КОМПАС-ШСАУ

КОМПАС-ШСАУ — шкаф системы автоматического управления для установок вентиляции и кондиционирования. Собирает в одном корпусе силовую часть, контроллер и цепи защиты, управляя оборудованием в заданных режимах.

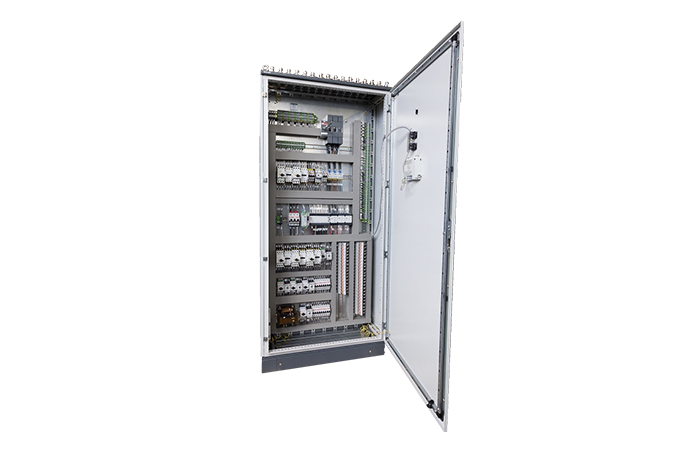

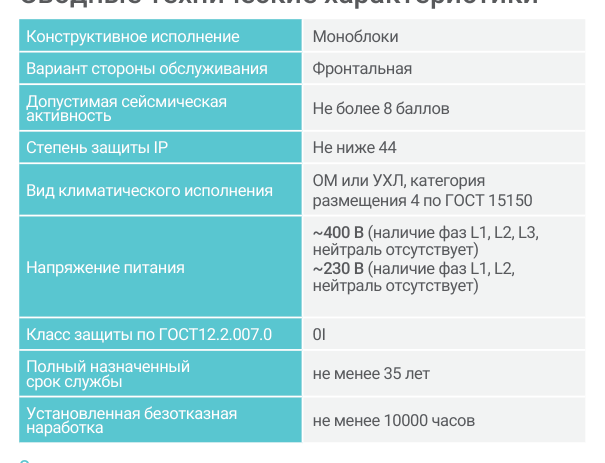

Технические характеристики

Конструкция

Шкаф изготавливается как для типового оборудования с жёстко ограниченным функциональным составом, так и по индивидуальным требованиям заказчика. Внутри размещаются аппараты защиты от коротких замыканий и перегрузок, пускорегулирующая аппаратура, контроллер и элементы индикации состояний установки.

Схемные и программные решения подбираются под конкретную установку: состав секций, число двигателей, тип нагревателя и наличие рекуператора определяют алгоритм. На лицевую панель выводятся органы управления и индикация, а прокладка внешних цепей выполняется через клеммные ряды.

Принцип работы

Шкаф управляет исполнительными устройствами в заданных режимах: поддерживает установленную температуру и влажность воздуха, защищает водяной воздухонагреватель и рекуператор от замораживания, электронагреватель от перегрева, контролирует загрязнение фильтров, отрабатывает сезонные режимы «Зима» и «Лето» и отключает установку при пожаре.

Исполнения и обозначения

Как подобрать

• По составу управляемой установки: число вентиляторов, тип нагревателя, наличие рекуператора
• По мощности и схеме питания электродвигателей и электронагревателя
• По перечню требуемых защит и алгоритмов регулирования
• По необходимости работы по расписанию, резервирования и архива аварий
• По способу интеграции в диспетчерскую систему объекта

Монтаж и обслуживание

• Размещение шкафа в помещении с допустимыми температурой и влажностью, с подходом с фронта
• Прокладка силовых и слаботочных линий раздельно, с маркировкой жил по схеме
• Подключение датчиков температуры, давления и защиты от замораживания согласно проекту
• Проверка настроек защит и уставок регулирования при пусконаладке
• Периодический осмотр контактных соединений, протяжка клемм и очистка от пыли

Чертежи и таблицы

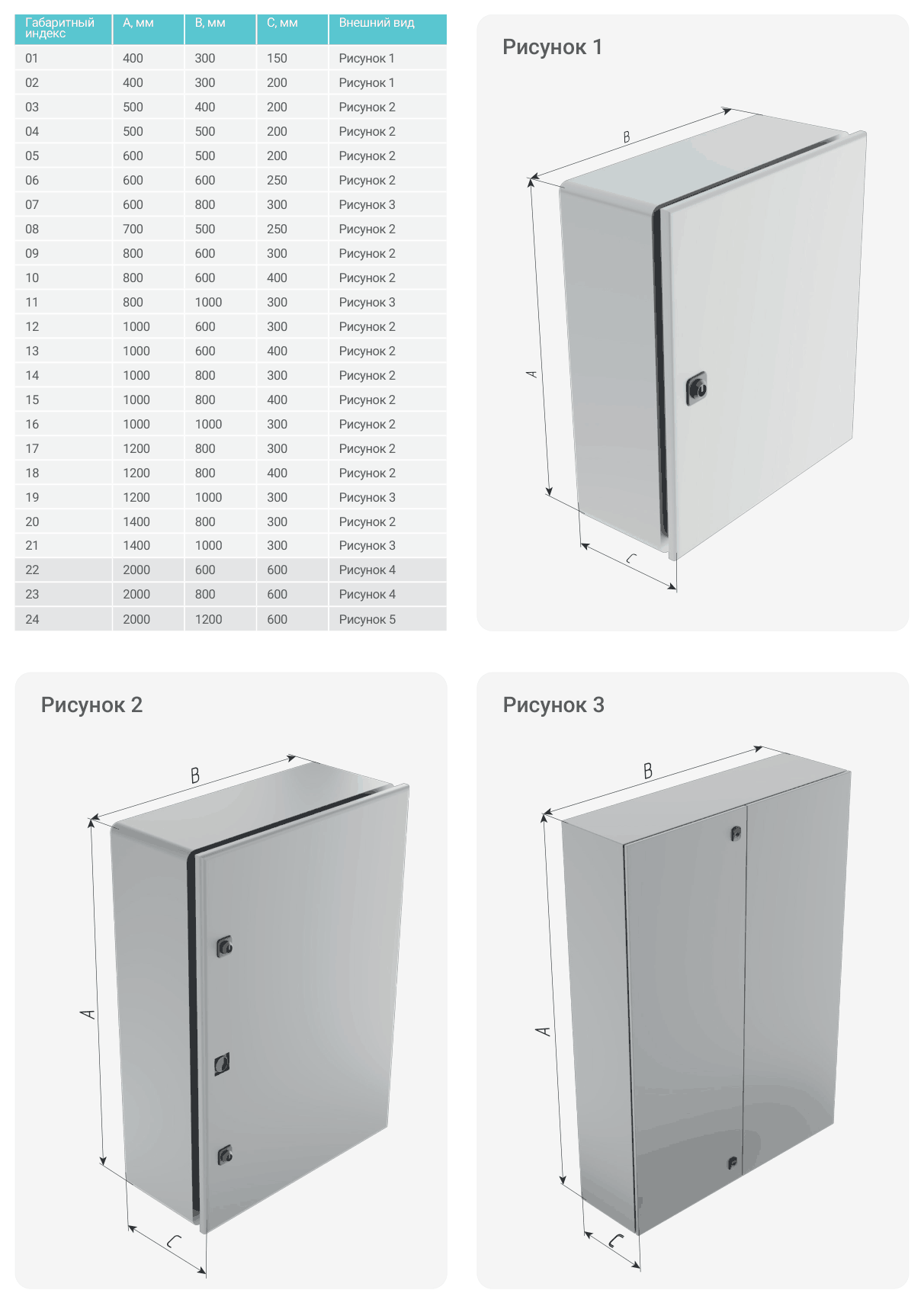

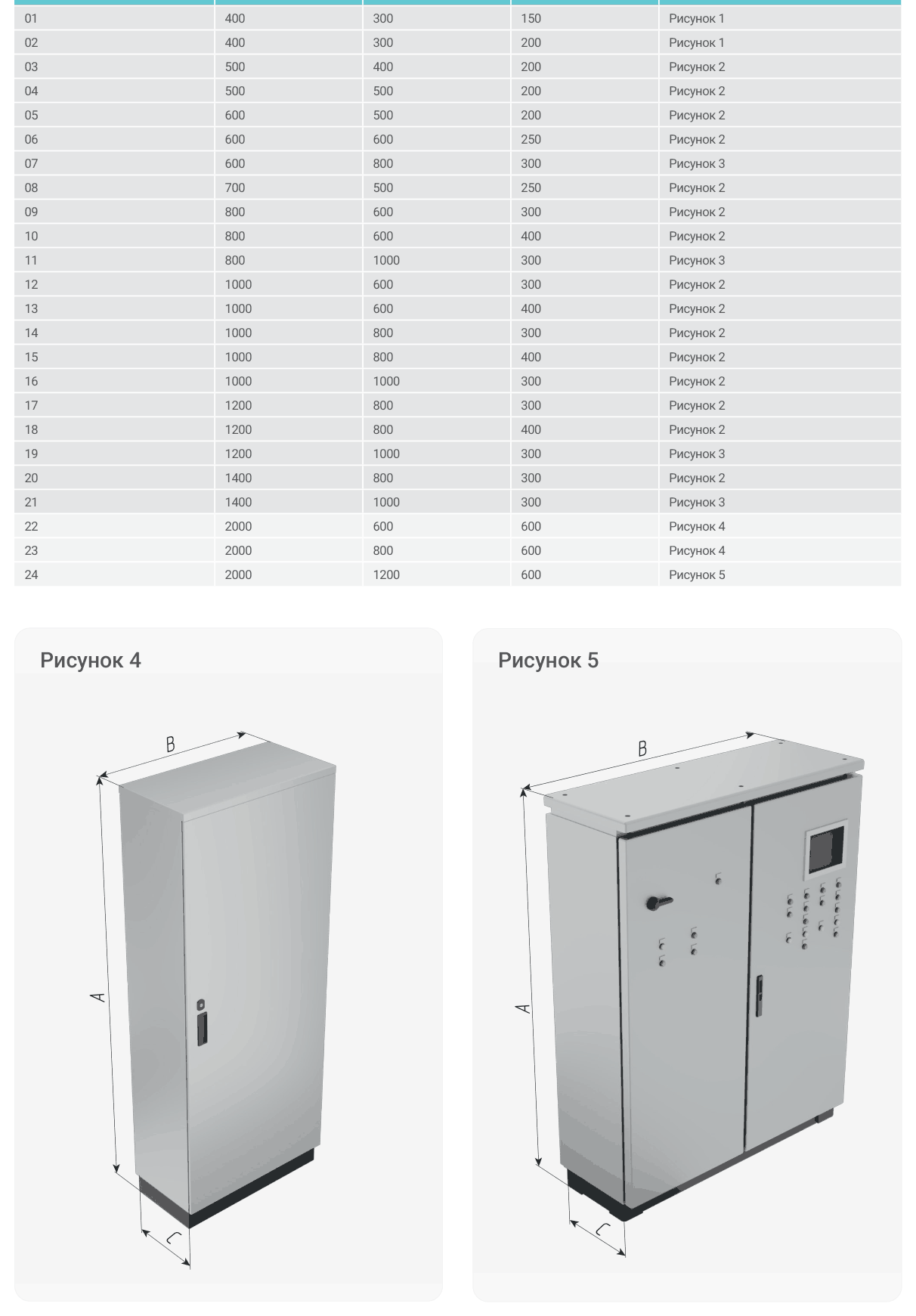

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
