Шкаф ШСАУ-А

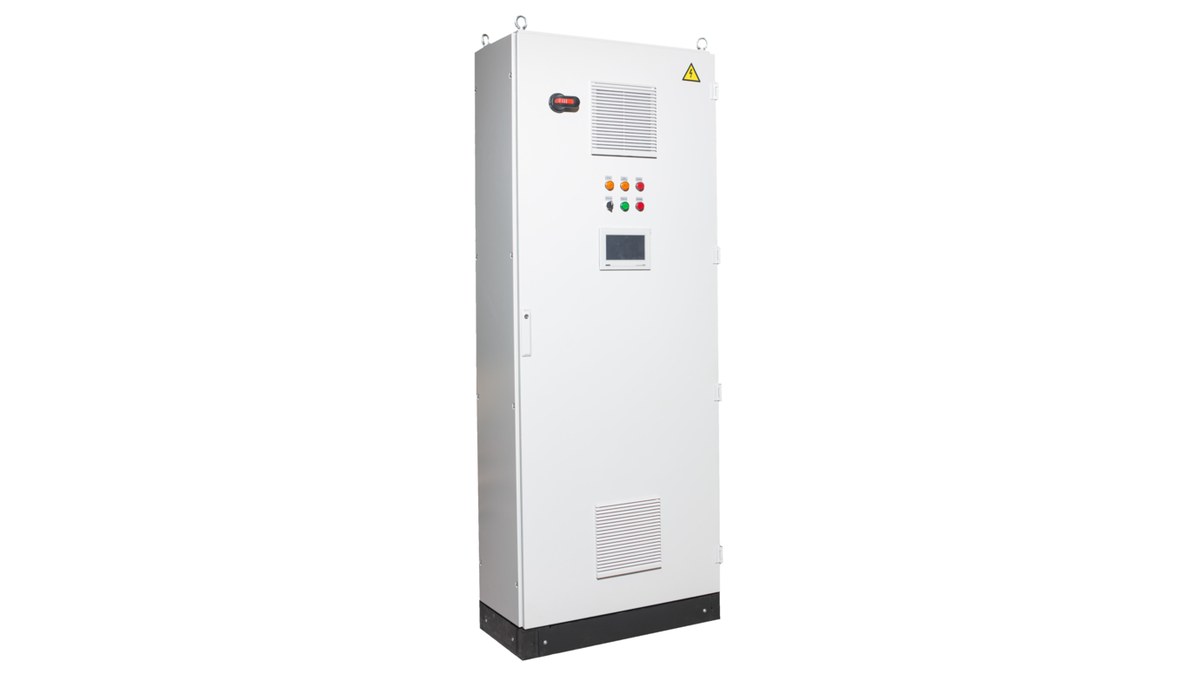

Шкаф ШСАУ-А — шкаф систем автоматического управления для объектов атомной энергетики. Управляет приточными и приточно-вытяжными установками, центральными кондиционерами с рекуперацией тепла и холода, группами вентиляторов и другими элементами систем ОВКВ.

Технические характеристики

Конструкция

Шкафы ШСАУ-А разрабатываются индивидуально под требования технического задания или опросного листа и изготавливаются по ТУ 4236-130-4014153-2008. Состав силовой части, цепей защиты и распределения энергии, цепей управления и КИПиА определяется схемой конкретной системы вентиляции и кондиционирования.

Изготовление ведётся в сейсмостойком исполнении для эксплуатации на АЭС по требованиям «Общих положений обеспечения безопасности атомных станций» НП-001-15. Шкафы отнесены к оборудованию I категории сейсмостойкости по НП-031-01 и сохраняют работоспособность вплоть до 9 баллов МР3 по шкале MSK-64.

Принцип работы

Шкаф принимает сигналы датчиков и приборов КИПиА, обрабатывает их по заложенному алгоритму и управляет вентиляторами, воздушными клапанами, насосами и приводами теплообменников. По влиянию на безопасность шкафы относятся к 3 и 4 классу по НП-001-15, классификационный символ определяется назначением конкретного шкафа.

Исполнения и обозначения

Как подобрать

• Состав и число управляемых элементов: вентиляторы, воздушные клапаны, насосы, приводы теплообменников
• Класс по влиянию на безопасность по НП-001-15 и требуемый классификационный символ
• Категория сейсмостойкости и расчётная сейсмичность площадки объекта
• Зона размещения — контролируемого доступа или свободного режима
• Установленная мощность электроприёмников и схема электроснабжения системы

Монтаж и обслуживание

• Шкаф размещают в помещении с параметрами среды, оговорёнными в техническом задании
• Питающий кабель и внешние связи заводят через штатные кабельные вводы
• Крепление рассчитывают с учётом сейсмических нагрузок для площадки объекта
• Перед пуском проверяют затяжку силовых соединений и сопротивление изоляции
• Осмотр аппаратов и протяжку контактов ведут по регламенту эксплуатирующей организации

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
