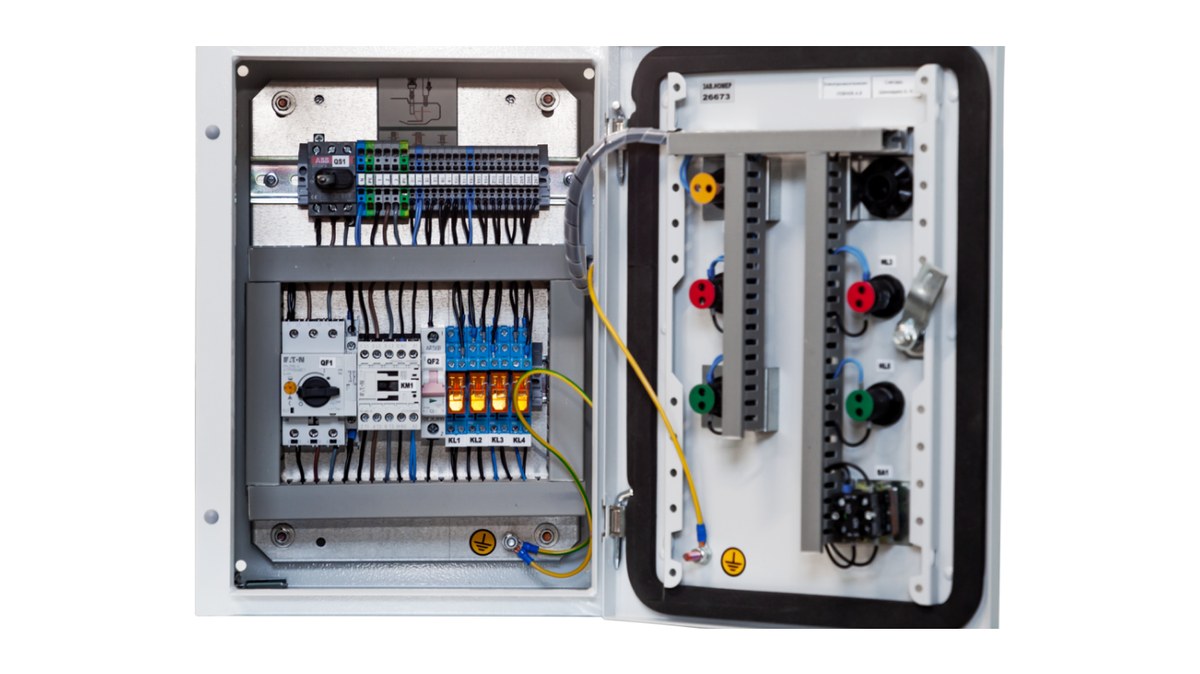

Шкаф систем автоматического управления ШСАУ ВЕРСА 100

Шкаф систем автоматического управления ШСАУ ВЕРСА серии 100 управляет вентиляторами и вентиляционными системами без нагрева воздуха. Шкафы типовые, с жёстко определённым функционалом, и заказываются по маркировке — без ТЗ и опросного листа.

Технические характеристики

Конструкция

Шкаф изготавливается по ТУ 4236-037-4014153-01 и построен на релейной схеме. Конструкция моноблочная: в одном корпусе размещены силовые цепи коммутации, защиты и распределения энергии по потребителям, цепи управления и цепи КИПиА. Область применения — административно-бытовые комплексы, жилые помещения, торговые комплексы и помещения производственного назначения.

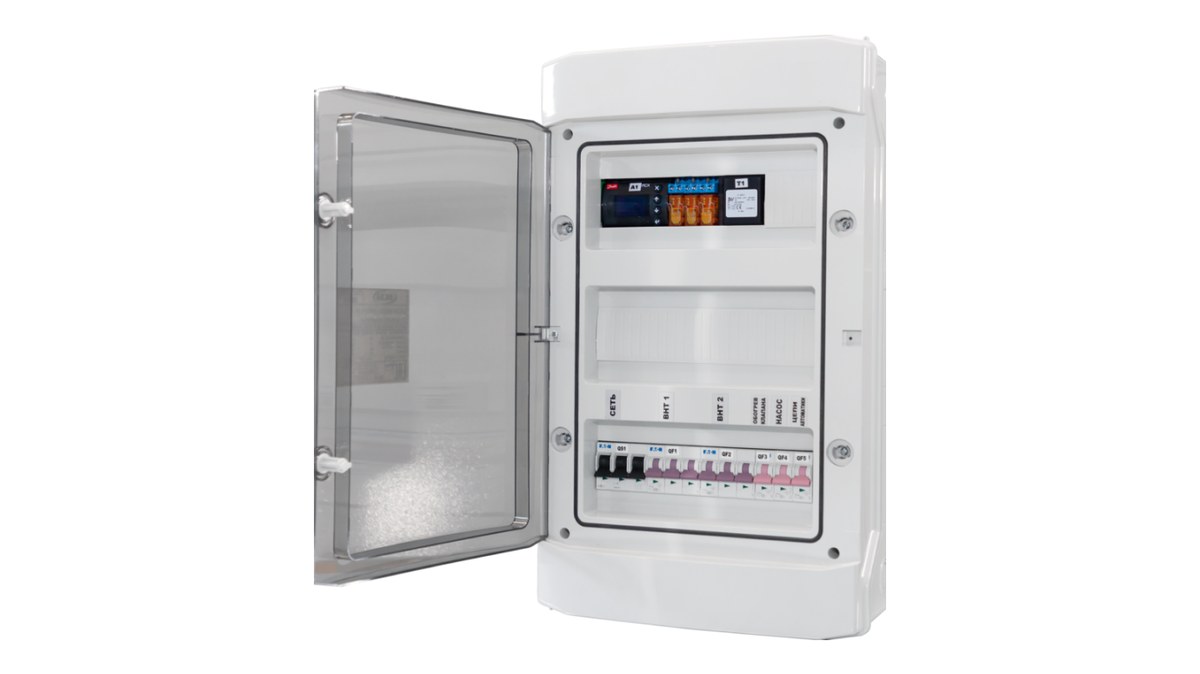

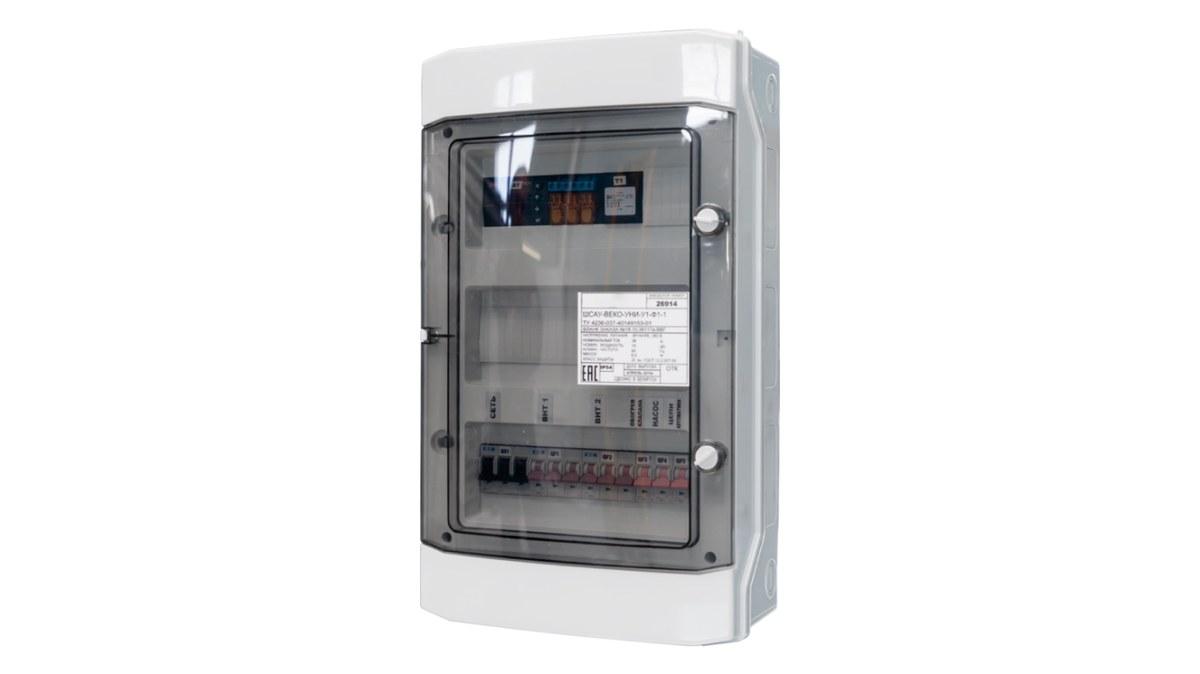

Шкаф оснащён запираемой дверцей, на которой установлены органы управления и индикации. Климатическое исполнение — УХЛ4 по ГОСТ 15150, температура эксплуатации от −5 до +40 °С. Степень защиты по ГОСТ 14254-2015 составляет IP54 для металлического корпуса и IP65 для пластикового, что позволяет ставить шкаф в помещениях с повышенной запылённостью.

Принцип работы

Шкаф коммутирует питание вентиляторов, отрабатывает команды пуска и останова и защищает двигатели от перегрузки и обрыва фазы. Поскольку серия рассчитана на системы без нагрева воздуха, в схеме нет цепей управления калорифером — это упрощает наладку и уменьшает число настраиваемых параметров при вводе системы в работу.

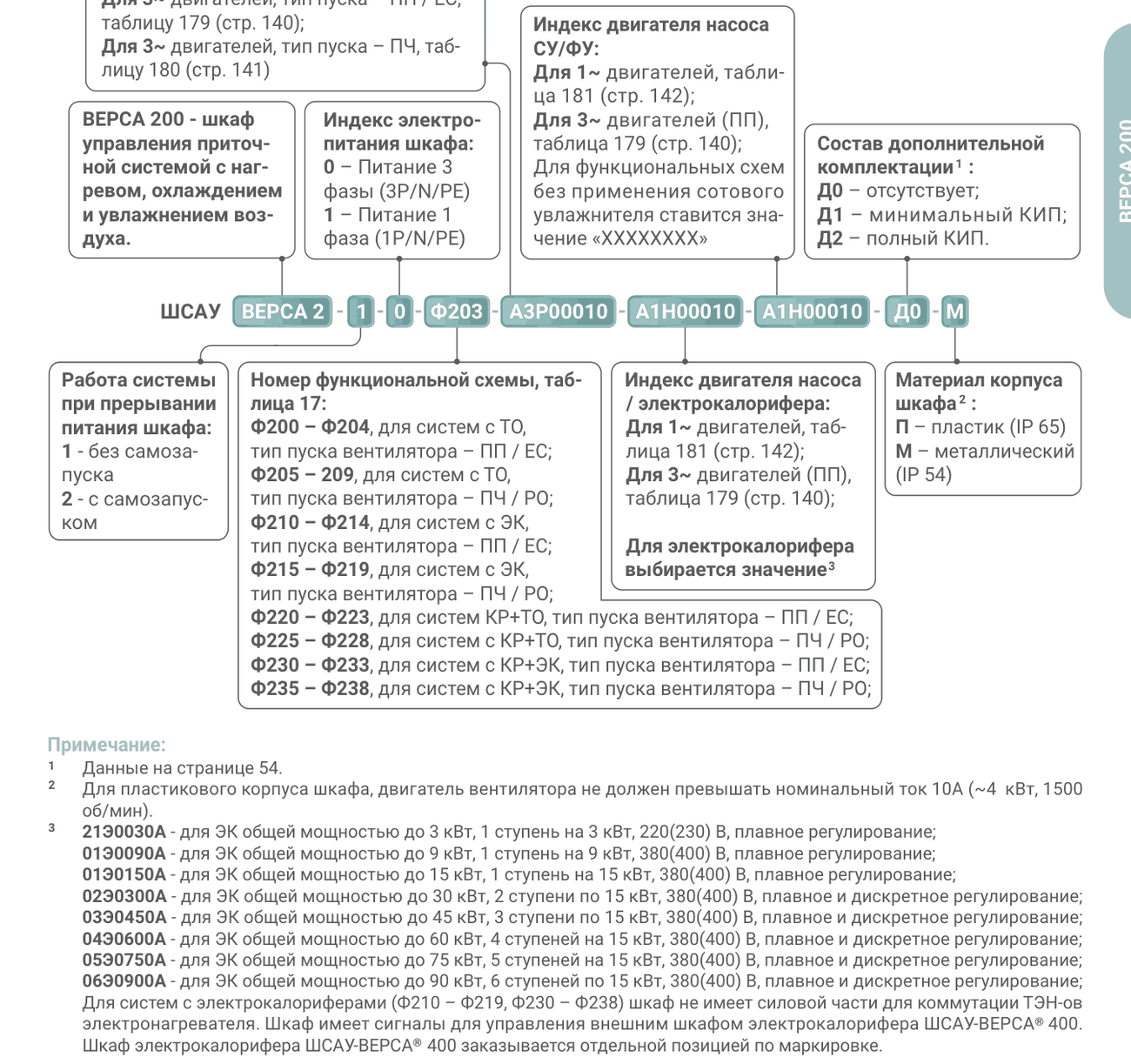

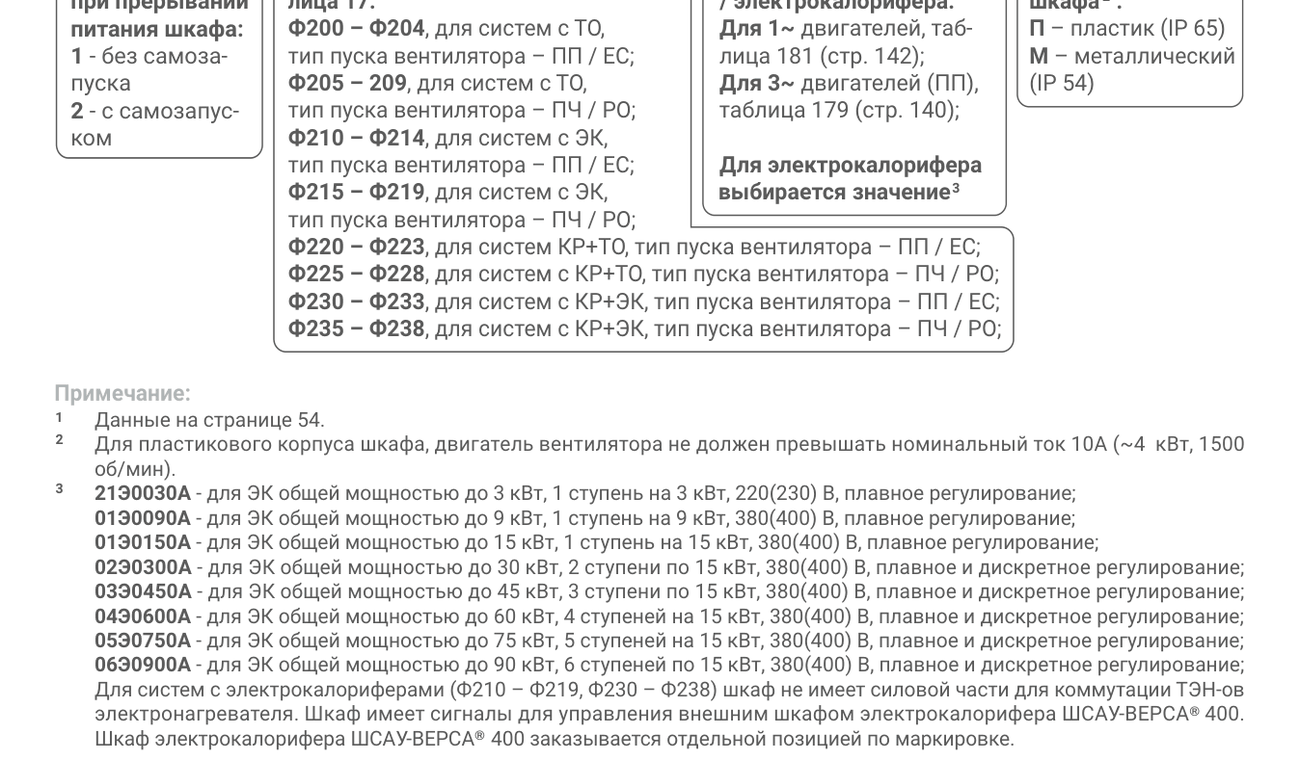

Исполнения и обозначения

Как подобрать

• Количество управляемых вентиляторов и мощность их двигателей
• Схема пуска и способ регулирования производительности
• Материал корпуса и требуемая степень защиты: IP54 для металлического, IP65 для пластикового
• Условия в помещении установки шкафа: запылённость, влажность, температура
• Набор внешних сигналов и связей с диспетчеризацией

Монтаж и обслуживание

• Шкаф устанавливают в помещении с температурой от −5 до +40 °С по климатическому исполнению УХЛ4
• Кабельные вводы уплотняют так, чтобы сохранить заявленную степень защиты корпуса
• Сечения силовых кабелей и уставки защит проверяют по паспортным токам двигателей
• Перед пуском проверяют затяжку клемм, направление вращения вентиляторов и работу индикации
• В эксплуатации дверцу держат запертой; вскрытие — только при снятом напряжении

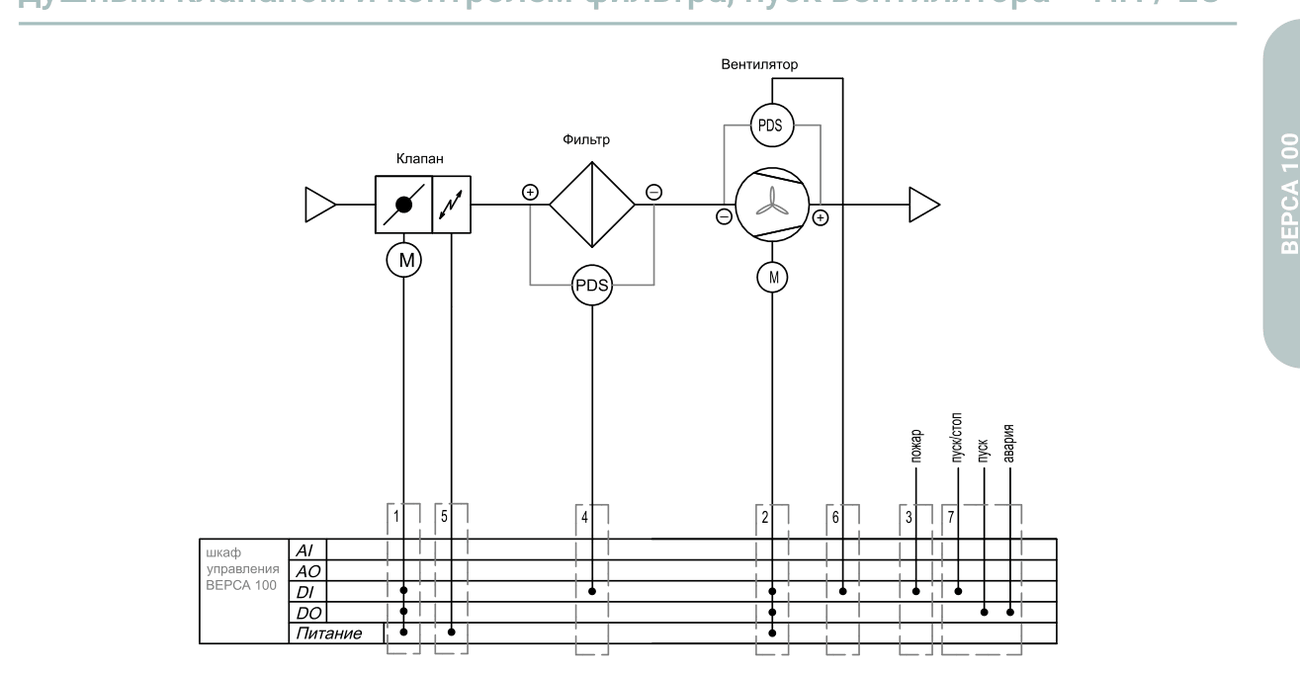

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
