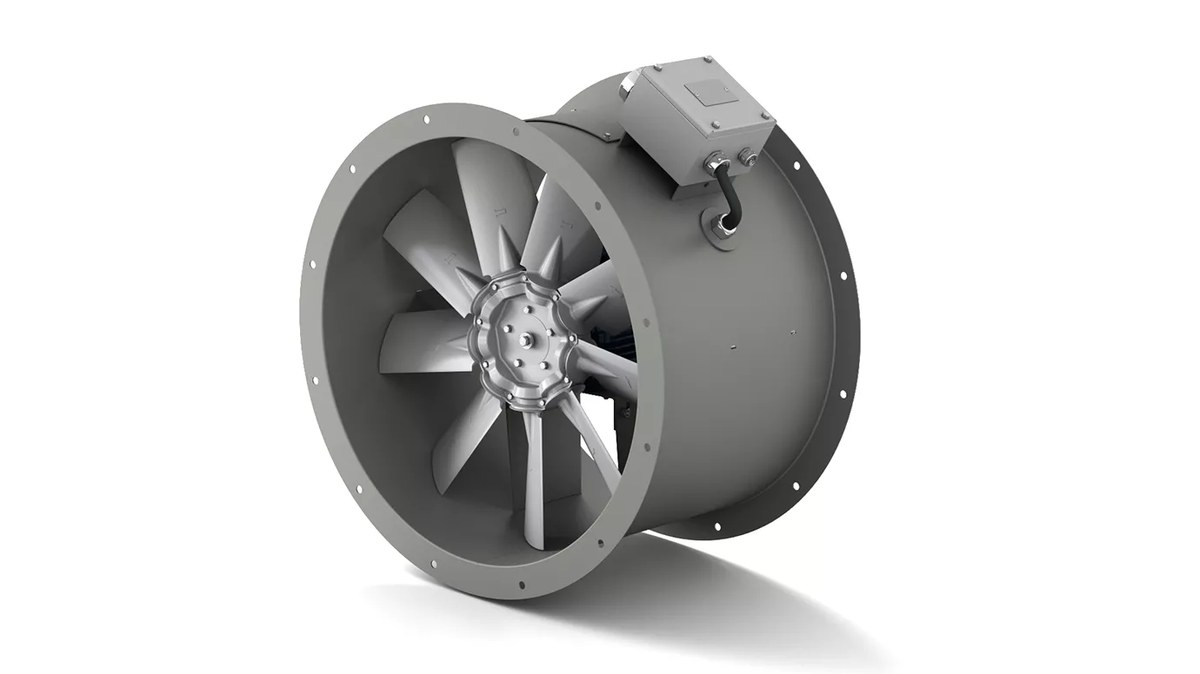

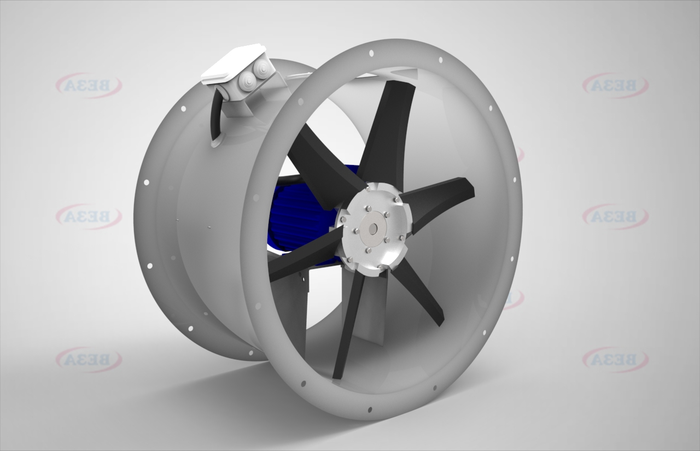

Осевые вентиляторы подпора ОСА® 201

Осевой вентилятор ОСА 201 — машина низкого и среднего давления для систем вентиляции, воздушного отопления и противодымной подпорной вентиляции. В конструкцию входят рабочее колесо новой конструкции, цельносварной выкатанный корпус и встроенный асинхронный двигатель.

Технические характеристики

Конструкция

Колесо выполнено с поворотными лопатками — угол установки регулируется, что позволяет получить максимальный КПД в заданной рабочей точке. Лопатки объёмные, изготовлены литьём под давлением; живое сечение потока увеличено, поэтому скорость воздуха на выходе снижается, а вместе с ней и потери в примыкающей сети.

Опорная стойка двигателя имеет аэродинамическую форму и выполняет функцию спрямляющего аппарата. Корпус выкатан и сварен так, чтобы выдержать точный радиальный зазор по концам лопаток; присоединение к сети — по фланцам, размеры которых унифицированы внутри серии ОСА.

Принцип работы

Воздух перемещается вдоль оси корпуса: колесо сообщает потоку энергию, а спрямляющий аппарат за ним снимает закрутку и переводит её в статическое давление. В системах противодымного подпора такая схема даёт нужный расход при относительно небольшом напоре и компактной длине вставки в шахту.

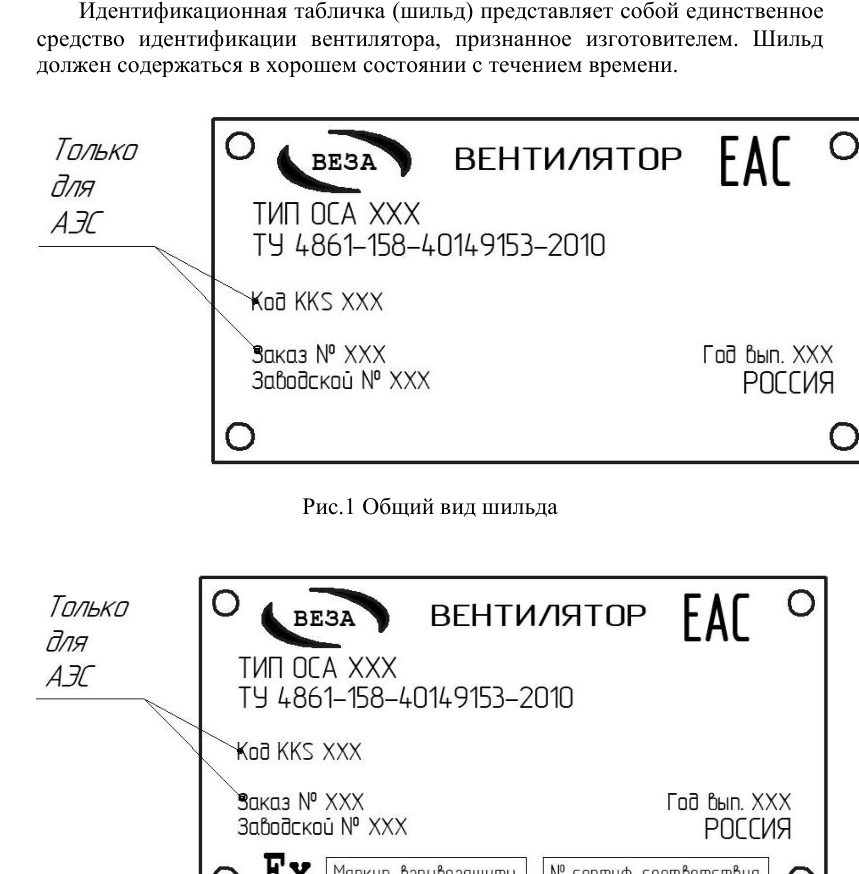

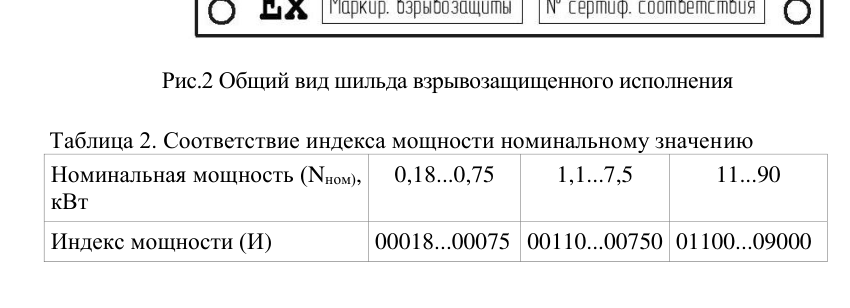

Исполнения и обозначения

Как подобрать

• основа подбора — расход воздуха и полное давление в рабочей точке
• проверяют диапазон давлений: серия предназначена для низкого и среднего напора
• угол установки лопаток задают при подборе под конкретный режим

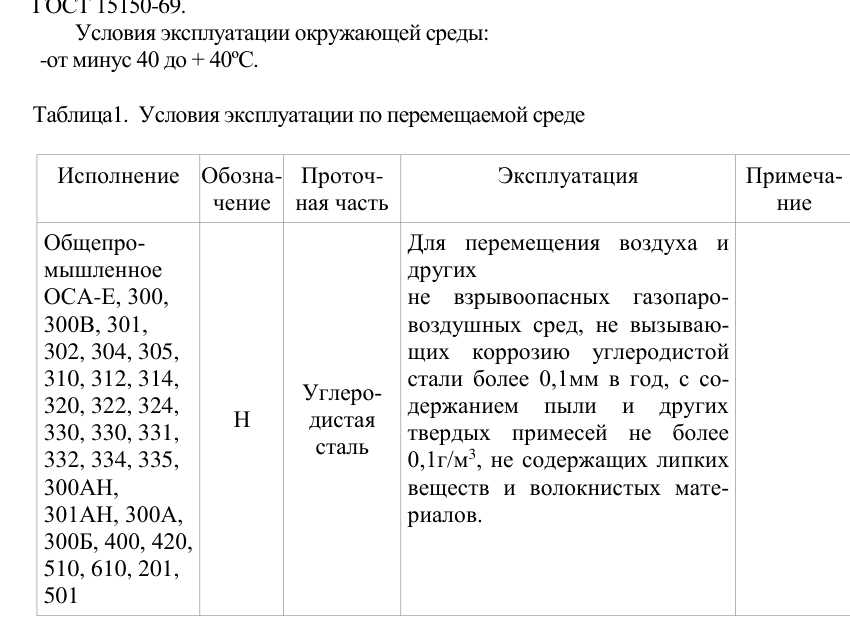

• исполнение назначают по среде: общепромышленное, коррозионностойкое или взрывозащищённое
• для систем ПД сверяют расход с проектным расчётом подпора

Монтаж и обслуживание

• вентилятор вставляют в канал или ставят на опору, соблюдая направление потока
• при отсутствии сети на входе применяют входной коллектор ВКО-ОСА
• присоединение к воздуховодам выполняют через мягкие соединители
• при наружной установке предусматривают защиту от осадков
• в регламент входят осмотр колеса, контроль крепежа лопаток и проверка двигателя

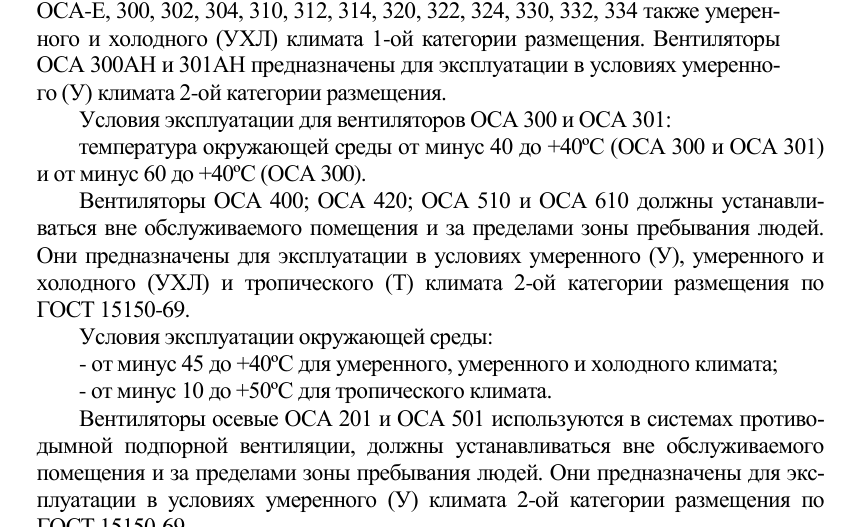

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
