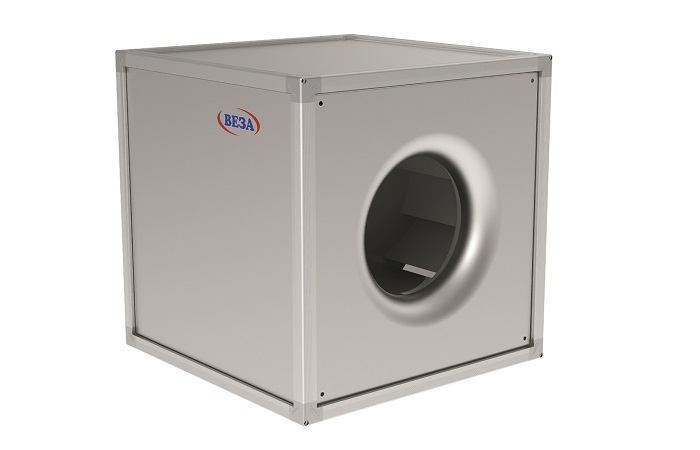

Вентилятор канальный радиальный квадратный каркасно-панельный с КАНАЛ-КВАРК-КП-ЕС

Вентилятор КАНАЛ-КВАРК-КП-ЕС — канальный радиальный вентилятор квадратного сечения в каркасно-панельном корпусе с ЕС-двигателем. Рассчитан на системы с переменным расходом и плавным регулированием производительности.

Технические характеристики

Конструкция

Несущий каркас из стальных профилей с навесными панелями образует жёсткий корпус квадратного сечения. Панель обслуживания снимается для доступа к проточной части, фланцы соответствуют квадратному типоразмерному ряду серии КАНАЛ.

Рабочее колесо посажено непосредственно на вал ЕС-двигателя, электроника управления встроена в двигатель, поэтому внешний частотный преобразователь не требуется. Блок двигателя с колесом смонтирован на виброизолирующем основании; панели выполняют из оцинкованной или коррозионностойкой стали.

Принцип работы

ЕС-двигатель принимает управляющий сигнал и плавно меняет частоту вращения колеса, что позволяет держать заданный расход или давление при изменении сопротивления сети. Отсутствие промежуточной передачи и электронная коммутация дают высокий КПД в широком диапазоне нагрузки, а на частичных режимах — заметное снижение потребления.

Исполнения и обозначения

Как подобрать

• По рабочей точке — расходу и полному давлению с запасом на загрязнение фильтров.
• По требуемому диапазону регулирования расхода.
• По сечению квадратного воздуховода и присоединительным размерам.
• По типу управляющего сигнала и требованиям к диспетчеризации.
• По условиям среды и температуре перемещаемого воздуха.

Монтаж и обслуживание

• Агрегат подключают к сети через гибкие вставки и ставят на виброопоры.
• Силовые и сигнальные линии разводят раздельно, экран сигнального кабеля заземляют с одной стороны.
• Обеспечивают охлаждение электроники двигателя и защиту от прямого попадания влаги.
• Границы диапазона частоты вращения задают на пусконаладке под расчётный расход.
• При обслуживании очищают колесо и радиатор электроники, проверяют вибрацию опор.

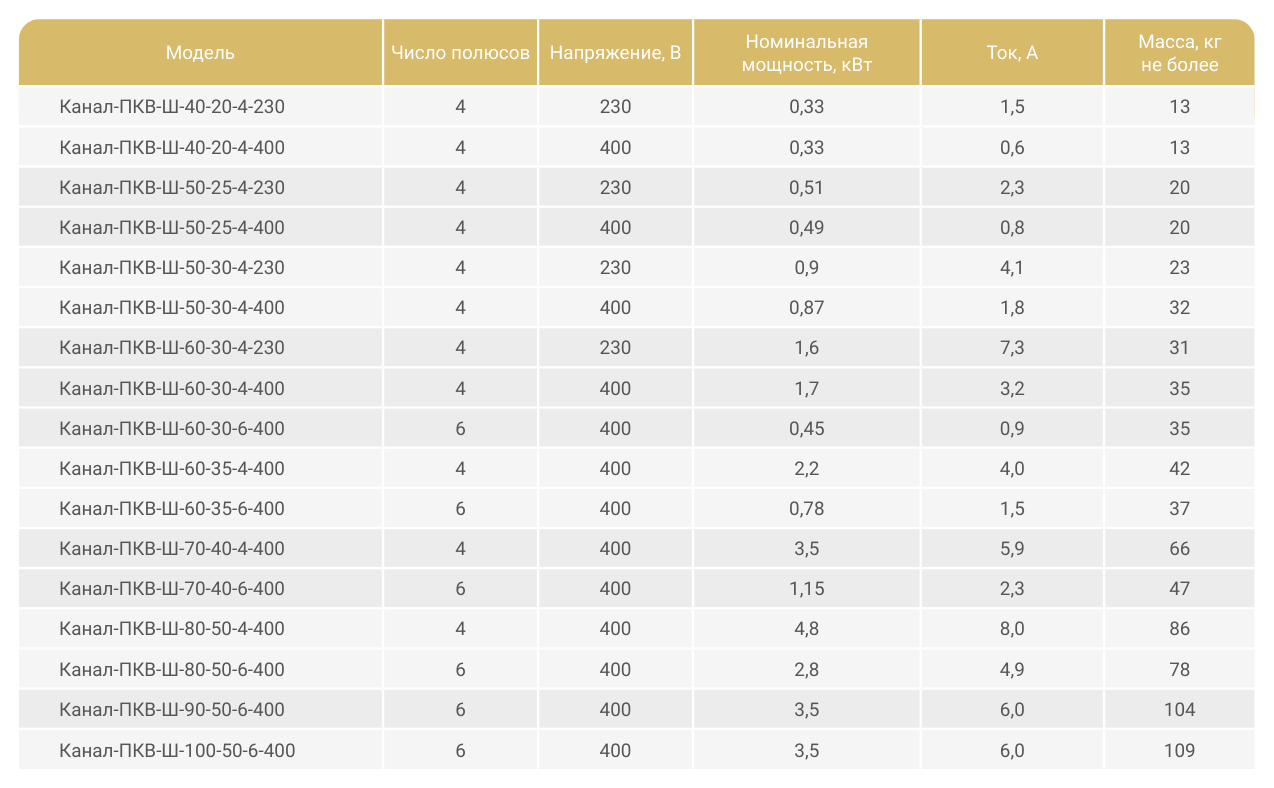

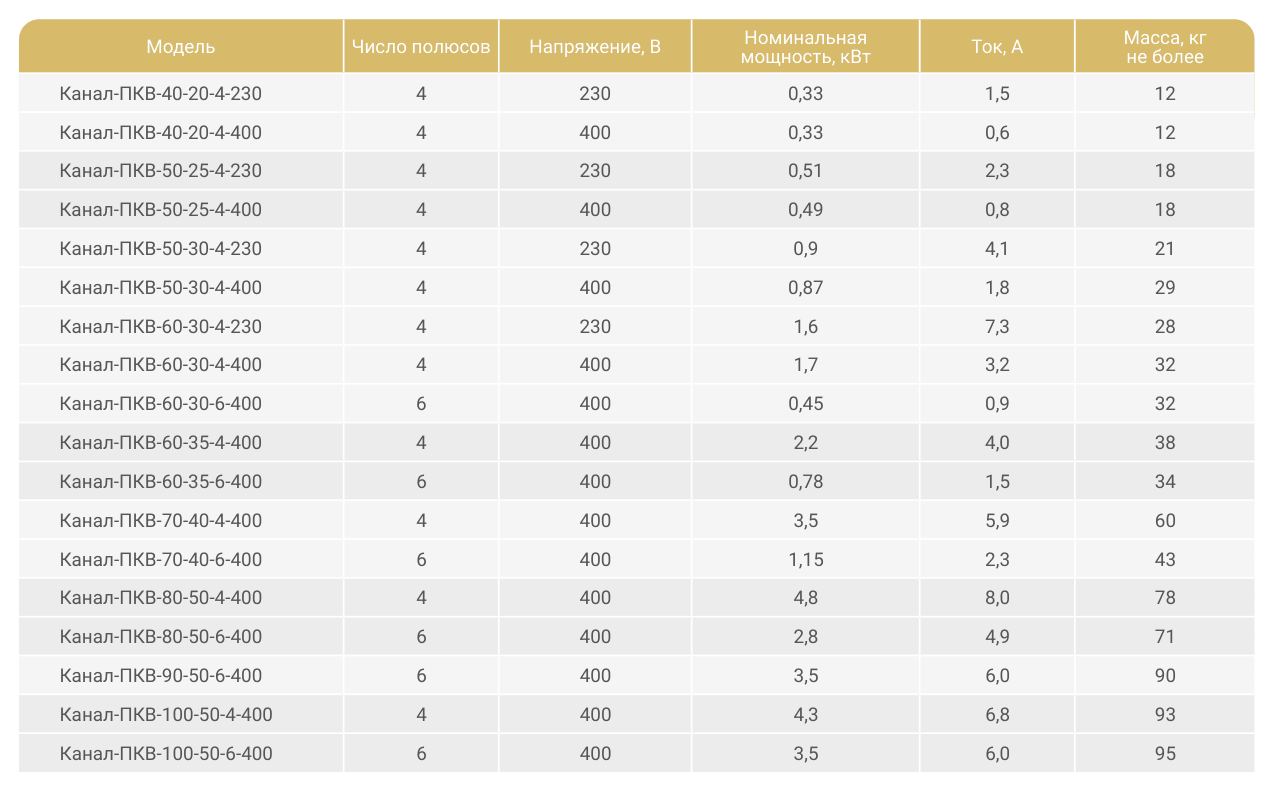

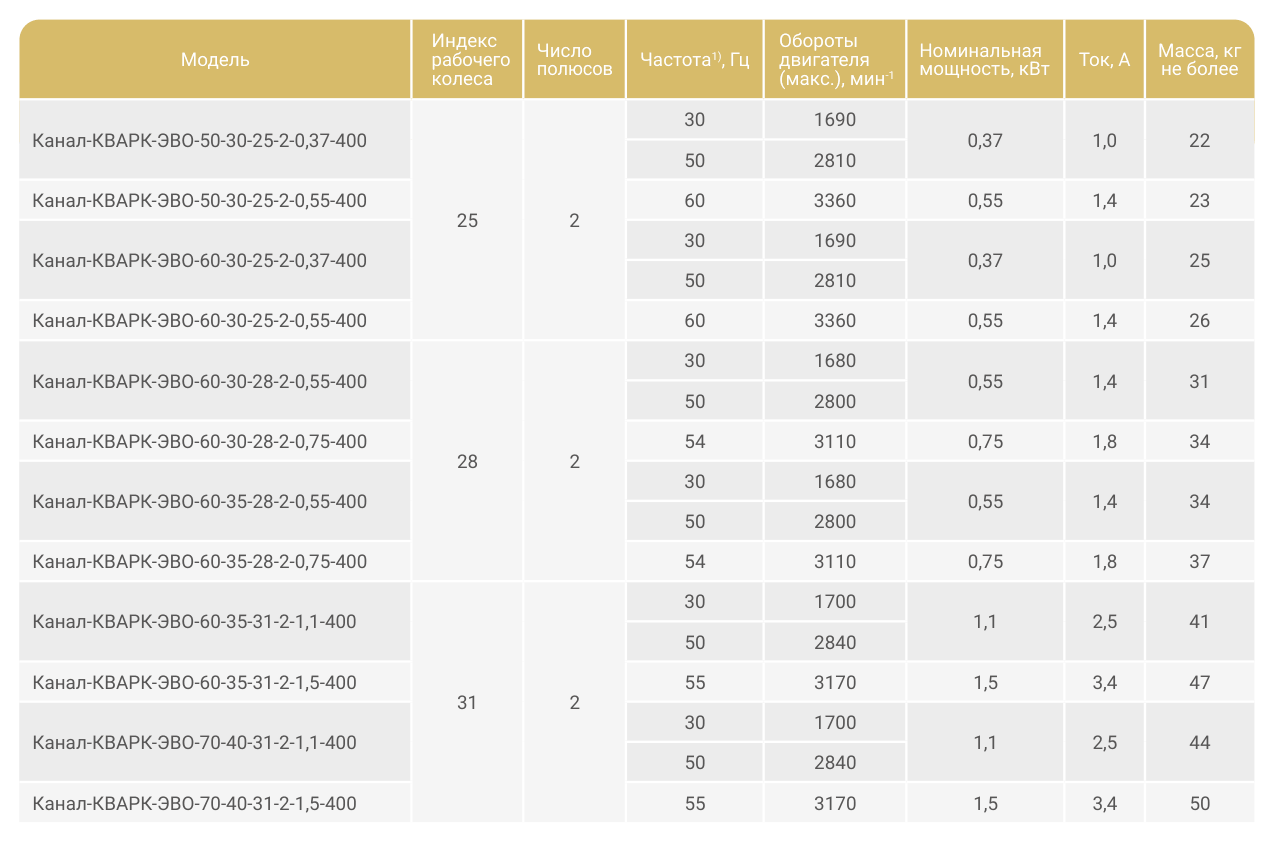

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
