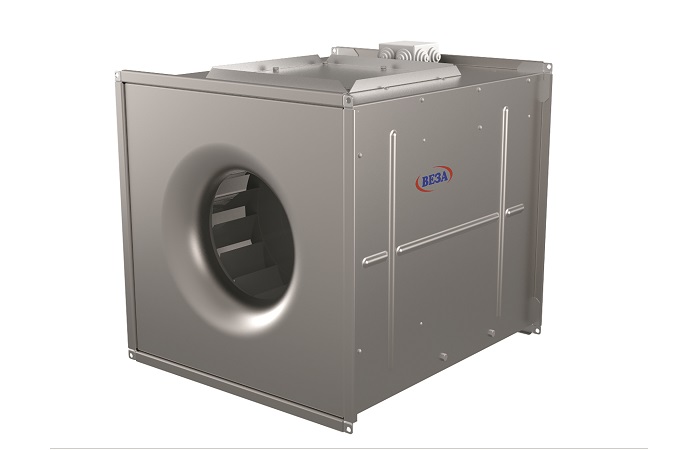

Вентилятор канальный радиальный квадратный КАНАЛ-КВАРК
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор канальный радиальный квадратный Канал-КВАРК перемещает воздух в компактных стационарных системах приточной и вытяжной вентиляции и кондиционирования производственных, общественных и жилых зданий, где сеть собирается в стеснённых условиях.
Технические характеристики
Конструкция
Корпус вентилятора имеет квадратное сечение и выполнен из оцинкованной стали — покрытие защищает металл от коррозии на всём сроке службы. Внутри корпуса установлено рабочее колесо с назад загнутыми лопатками, которое проходит тщательную статическую и динамическую балансировку.
Вентиляторы комплектуются асинхронными одно- или трёхфазными электродвигателями, допускающими регулирование частоты вращения колеса частотным преобразователем. По дополнительному запросу вентилятор комплектуется однофазным двигателем мощностью более 1,5 кВт.
Принцип работы
Колесо с назад загнутыми лопатками создаёт разрежение на входе и нагнетает воздух дальше по трассе, сохраняя равномерную скорость по сечению. Квадратный корпус позволяет заметно уменьшить габариты системы при сохранении рабочих параметров воздуха, поэтому вентилятор встраивается в канал как рядовой проходной элемент.
Исполнения и обозначения
Исполнение подбирается под сечение канала и рабочую точку сети. При заказе уточняются типоразмер, число фаз питания и способ регулирования частоты вращения.
Как подобрать
- Расход воздуха и полное давление в рабочей точке сети
- Присоединительное сечение канала и типоразмер корпуса
- Питание: однофазное или трёхфазное, способ регулирования оборотов
- Допустимый уровень шума в обслуживаемом помещении
- Температура и запылённость перемещаемого воздуха
Монтаж и обслуживание
- Монтаж допускается в любом пространственном положении с сохранением работоспособности
- Присоединяйте вентилятор к сети через гибкие вставки, чтобы развязать вибрацию
- Оставьте доступ к рабочему колесу и клеммной коробке для обслуживания
- Периодически очищайте колесо от отложений: загрязнение нарушает балансировку
- Контролируйте затяжку крепежа и состояние виброизоляторов при осмотрах

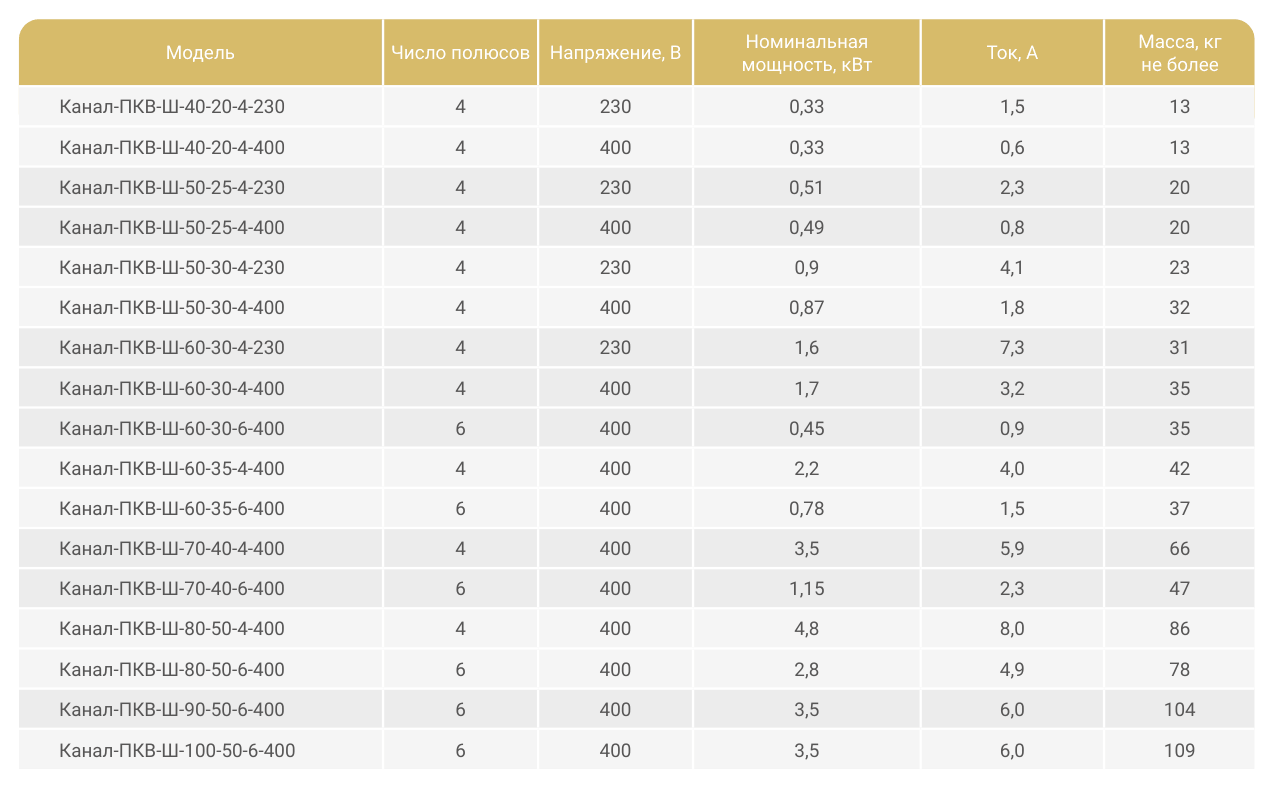

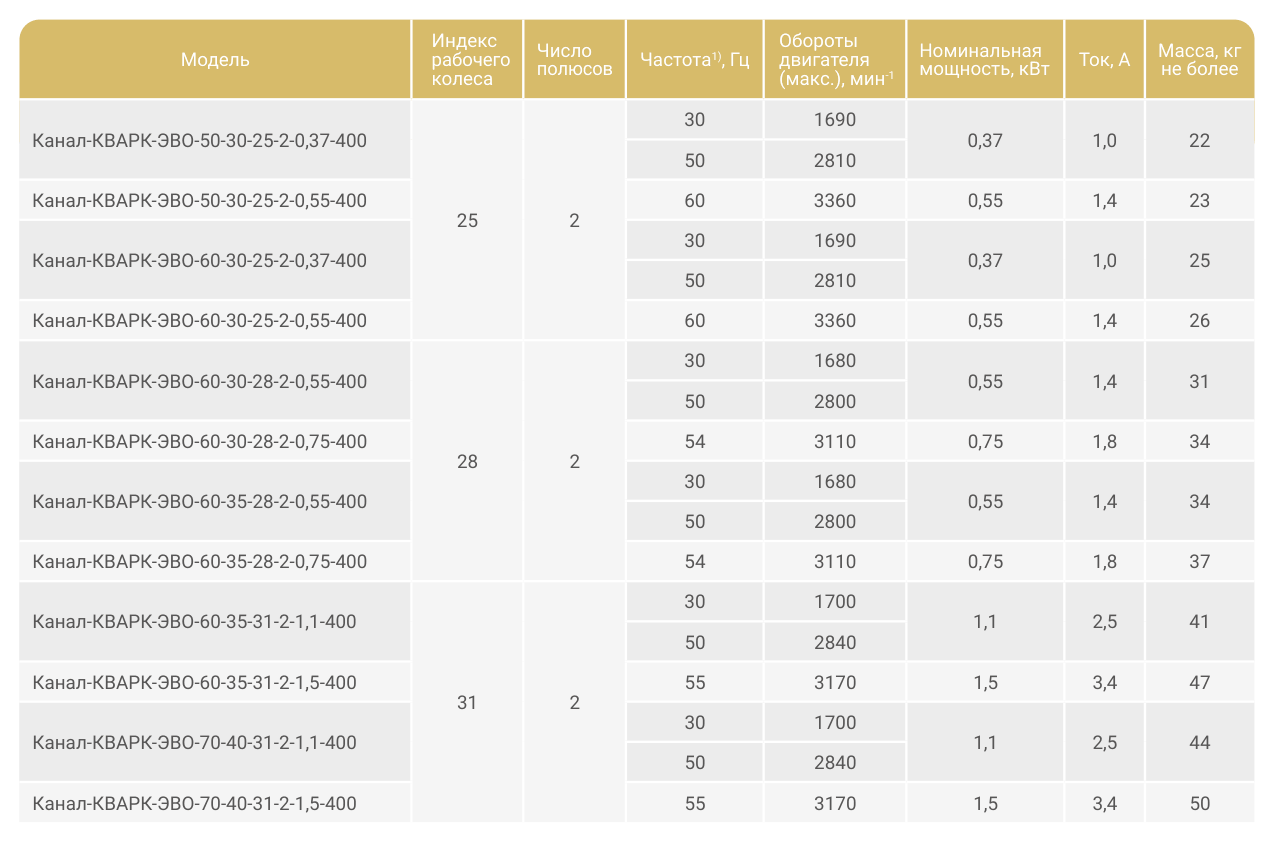

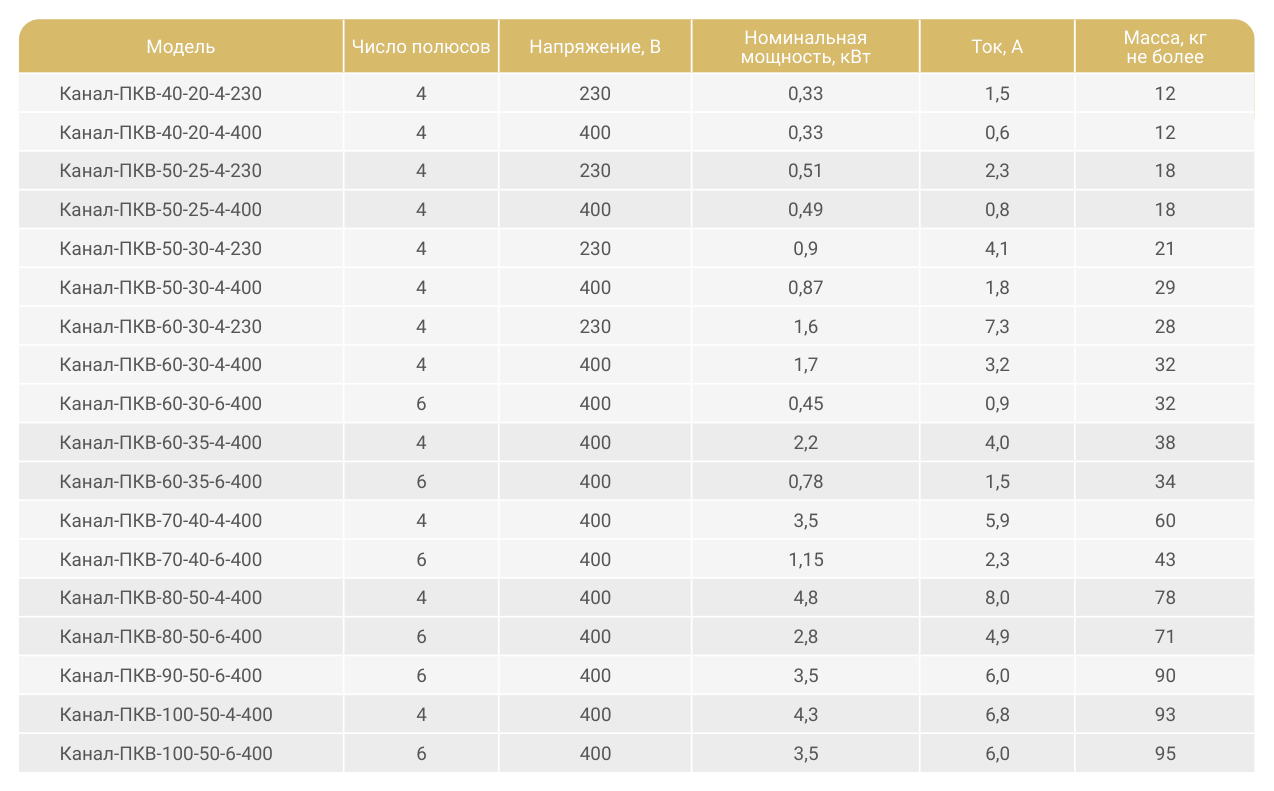

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
