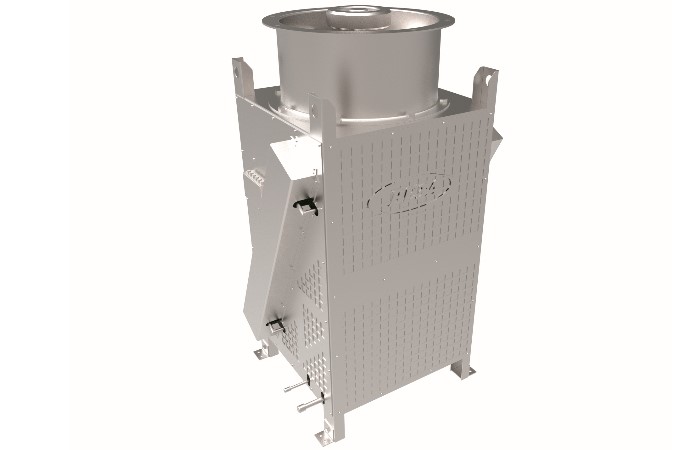

Компрессорно-конденсаторный блок типа КОМПАС-ККБ

Компрессорно-конденсаторный блок КОМПАС-ККБ — судовой холодильный агрегат моноблочной компоновки. Обеспечивает холодоснабжение установок обработки воздуха систем вентиляции и кондиционирования на судах, морских платформах и объектах промышленного строительства.

Технические характеристики

Конструкция

Агрегат выполнен моноблоком: несущий корпус и один либо два независимых фреоновых контура. В контур входят один или два компрессора, один или два осевых вентилятора, воздушный теплообменник-конденсатор и приборы холодильной автоматики. Компоновка выбрана так, чтобы доступ к узлам сохранялся при обслуживании на месте установки.

Конструкция рассчитана на морскую эксплуатацию: сейсмостойкость, работоспособность при вибрации, крене и дифференте, стойкость к морскому воздуху и высокому перепаду среднесуточных температур. Габариты выдержаны компактными, что упрощает размещение в стеснённых машинных помещениях и на палубных площадках.

Принцип работы

Блок принимает пары хладагента от воздухоохладителя установки обработки воздуха, сжимает их компрессором и конденсирует в воздушном теплообменнике, отводя тепло наружным воздухом через осевые вентиляторы. Холодильная автоматика удерживает давления конденсации и кипения в рабочих пределах и управляет ступенями производительности.

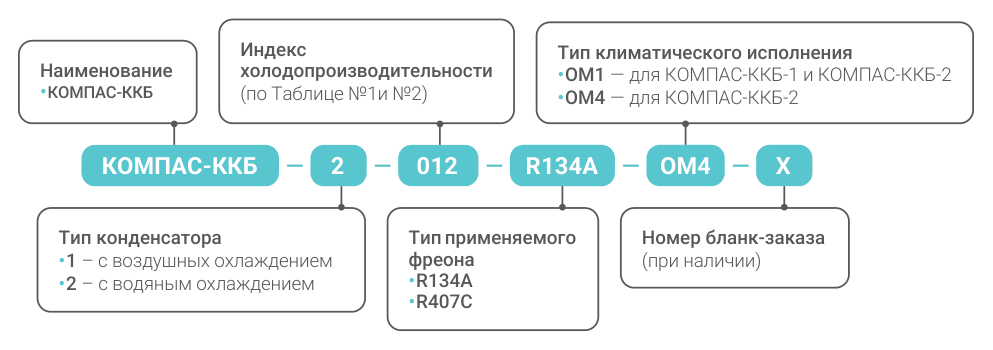

Исполнения и обозначения

Как подобрать

• По требуемой холодопроизводительности и температуре кипения хладагента в связке с воздухообрабатывающей установкой
• По числу фреоновых контуров: два контура дают резервирование и ступенчатое регулирование
• По условиям района эксплуатации — температура наружного воздуха, солёный туман, обледенение
• По габаритам и массе применительно к месту установки на палубе или в помещении
• По схеме электропитания и требованиям к автоматике и сигнализации

Монтаж и обслуживание

• Установка на подготовленную раму или фундамент с креплением, рассчитанным на качку и вибрацию
• Свободное пространство перед теплообменником-конденсатором для забора и выброса охлаждающего воздуха
• Доступ к компрессорам, автоматике и запорной арматуре с обслуживаемой стороны
• Периодическая очистка оребрения конденсатора и контроль давлений в контуре
• Проверка затяжки виброизолирующих креплений и состояния защитных покрытий корпуса

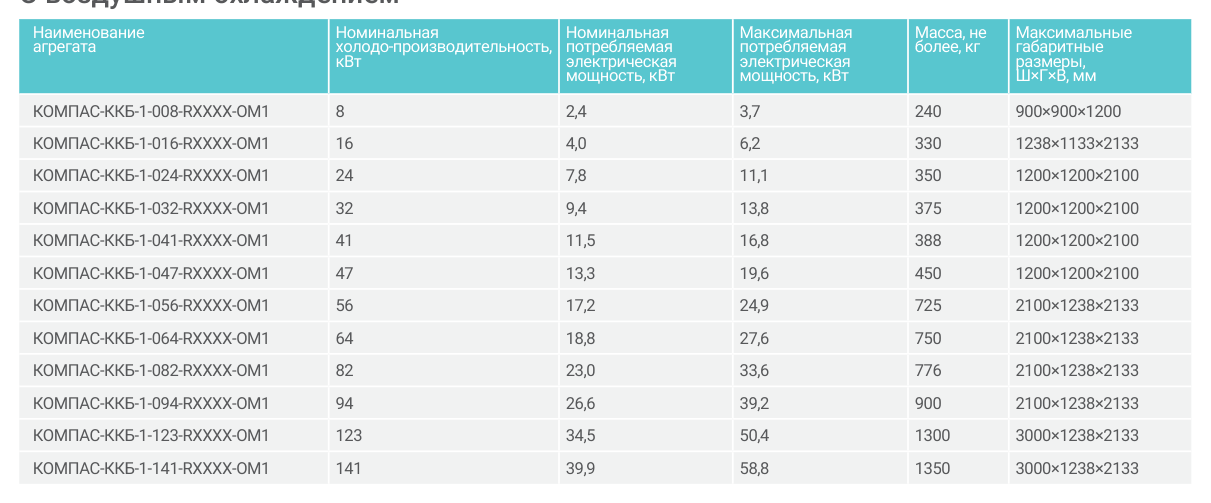

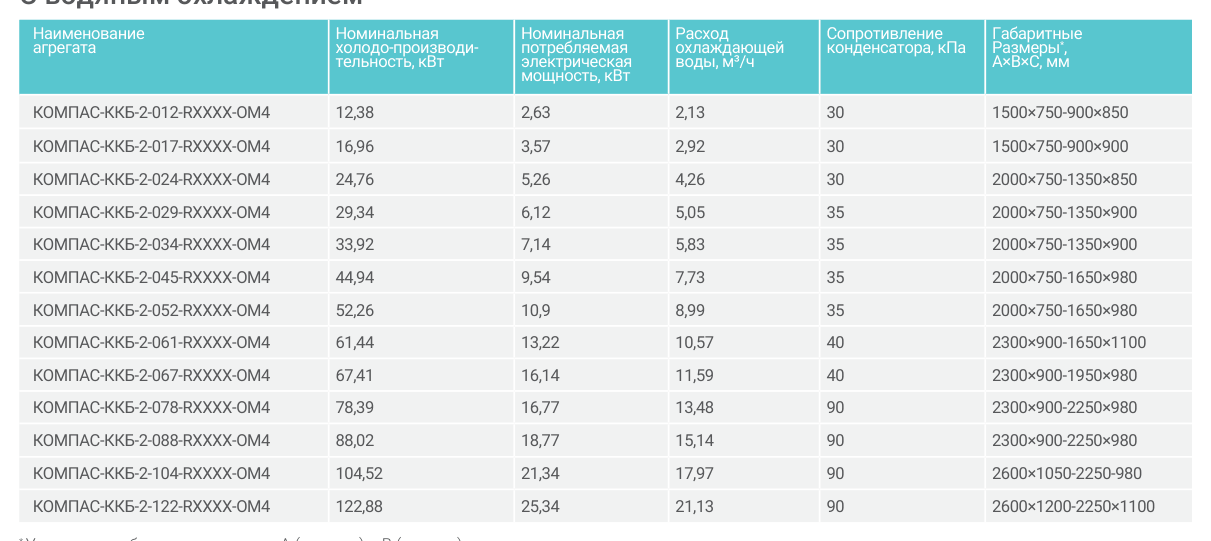

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
