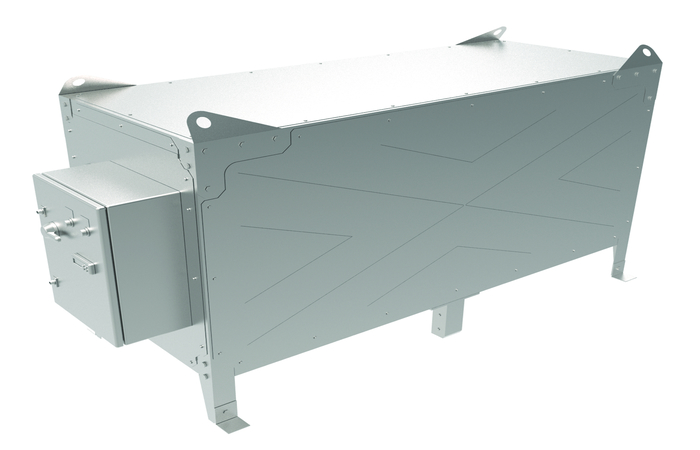

Агрегат охлаждения жидкости КОМПАС-АОЖ

Агрегат охлаждения жидкости КОМПАС-АОЖ — судовой чиллер, базовый элемент системы центрального кондиционирования. Охлаждает рабочую жидкость, которая затем подаётся в установки холодоснабжения и обработки воздуха систем вентиляции и кондиционирования.

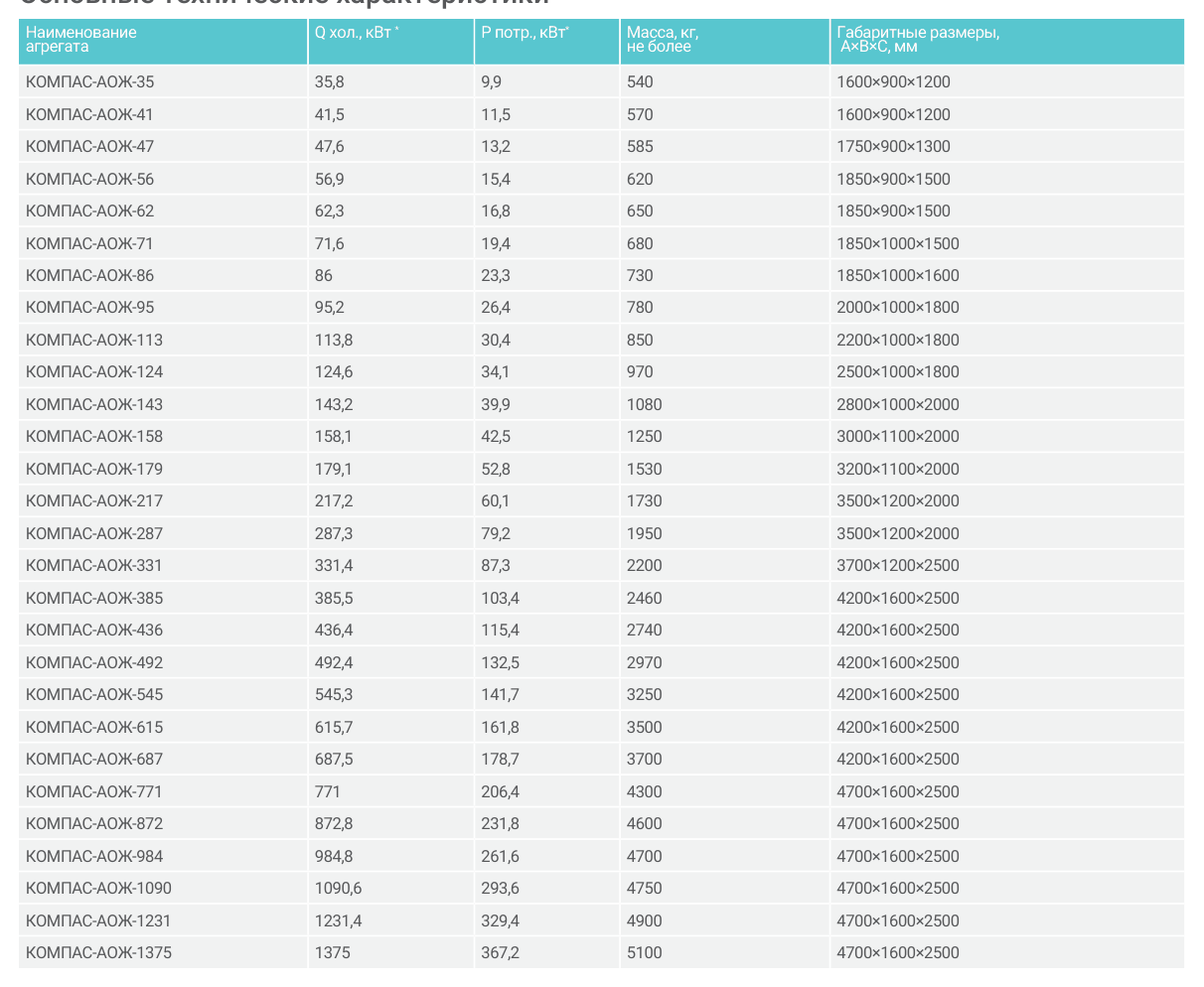

Технические характеристики

Конструкция

Агрегат собран моноблоком. В его состав входят компрессор, теплообменник-охладитель жидкости, теплообменник-конденсатор с водяным охлаждением и холодильная автоматика, размещённая в шкафу управления. Все элементы скомпонованы так, чтобы обслуживание выполнялось без демонтажа смежных узлов.

Исполнение рассчитано на морские условия работы: сейсмостойкость, устойчивость к вибрации, крену и дифференту, к морскому воздуху и большим суточным перепадам температур. Применяемые материалы и покрытия сохраняют коррозионную стойкость при длительной эксплуатации на открытых и неотапливаемых постах.

Принцип работы

Компрессор сжимает хладагент, тепло конденсации отводится забортной или технической водой в конденсаторе водяного охлаждения. В испарителе-охладителе хладагент отбирает тепло у промежуточного теплоносителя, который циркулирует по контуру и питает воздухоохладители центральных кондиционеров и местных доводчиков.

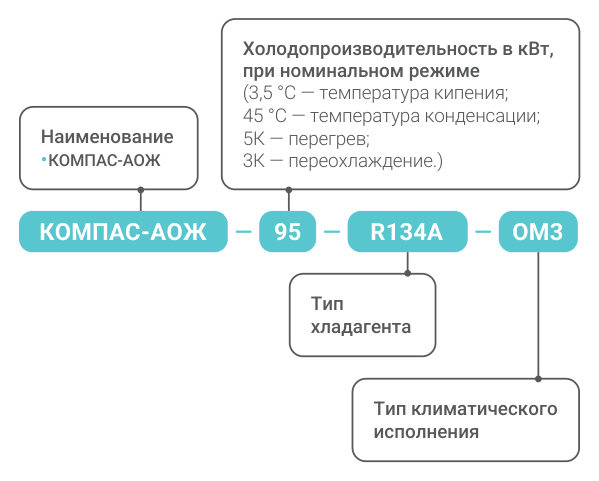

Исполнения и обозначения

Как подобрать

• По холодопроизводительности и требуемому температурному графику охлаждаемой жидкости
• По типу и концентрации теплоносителя — вода или водно-гликолевый раствор
• По параметрам охлаждающей воды конденсатора: расход, температура, качество
• По условиям размещения: габариты, масса, доступ для обслуживания
• По требованиям к автоматике, диспетчеризации и резервированию

Монтаж и обслуживание

• Установка на выровненное основание с виброизоляцией и креплением под качку
• Подключение контуров жидкости и охлаждающей воды с запорной арматурой и приборами контроля
• Заполнение и удаление воздуха из гидравлического контура перед пуском
• Периодическая промывка водяного конденсатора и контроль загрязнения теплообменных поверхностей
• Контроль уровня и давления хладагента, проверка настроек защит по регламенту завода

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
