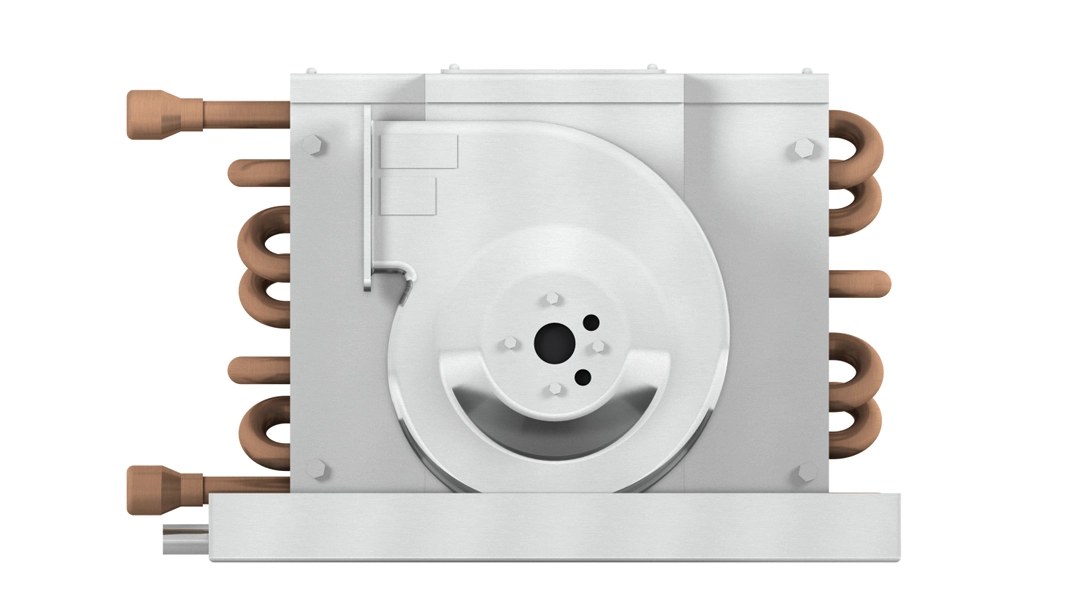

Теплообменник жидкостный вентиляторный типа КОМПАС-ВТ

Теплообменник жидкостный вентиляторный КОМПАС-ВТ — судовой фанкойл для поддержания заданных температурных параметров в обслуживаемых помещениях. Аппарат нагревает или охлаждает рециркуляционный воздух и подаёт его обратно в помещение.

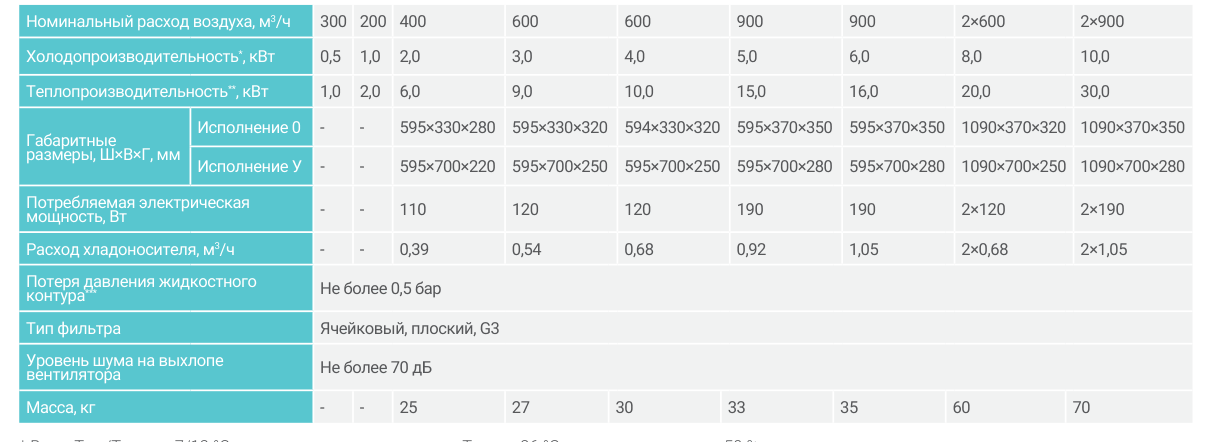

Технические характеристики

Конструкция

Фанкойл собран по блочной схеме: вентилятор, теплообменник и поддон для сбора конденсата. В качестве опций поставляются водорегулирующая арматура и дренажный насос. Конструкция обеспечивает взаимозаменяемость функциональных элементов и самих блоков, что упрощает ремонт и обслуживание на борту.

Аппарат компактен, сейсмостоек и устойчив к вибрации, крену и дифференту, а также к естественным агрессивным средам — морскому воздуху и высокому перепаду среднесуточных температур. Это позволяет размещать его в стеснённых судовых помещениях и на морских платформах без дополнительной защиты.

Принцип работы

Через теплообменник прокачивается жидкий теплоноситель, а вентилятор прогоняет через его поверхность рециркуляционный воздух помещения. Воздух отдаёт или получает теплоту и возвращается в зону с нужной температурой. В режиме охлаждения влага конденсируется на теплообменнике и собирается в поддон, откуда уходит в дренаж.

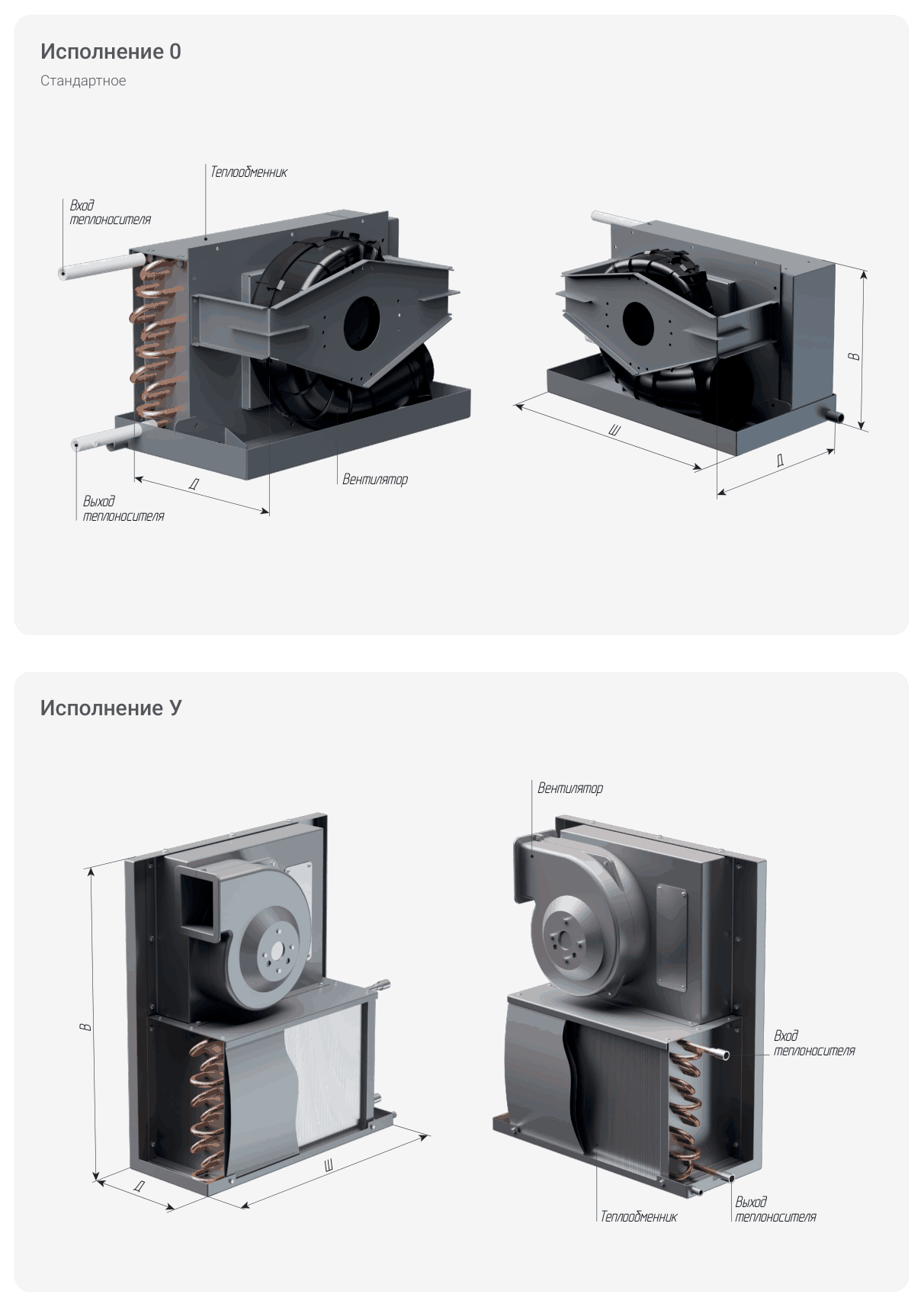

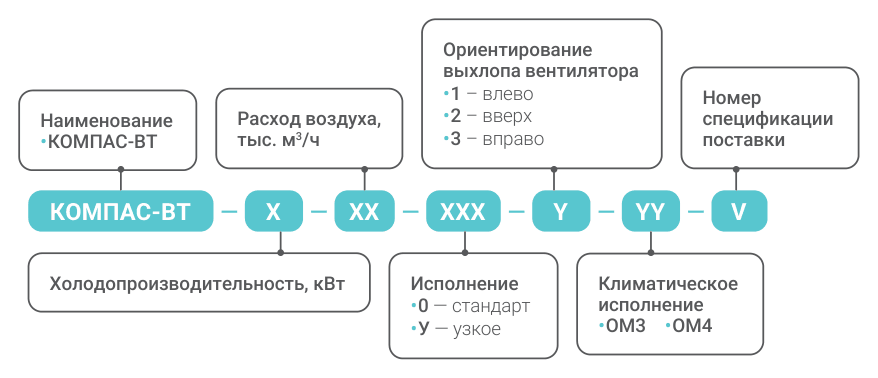

Исполнения и обозначения

Как подобрать

• Тепловая нагрузка помещения отдельно в режиме нагрева и в режиме охлаждения
• Требуемый расход воздуха и располагаемый напор вентилятора
• Параметры теплоносителя: температурный график, расход и схема обвязки
• Габариты и способ размещения — свободное место в помещении определяет типоразмер блока
• Необходимость опций: водорегулирующей арматуры и дренажного насоса

Монтаж и обслуживание

• Блок выставляют по уровню, чтобы конденсат стекал в поддон, а не скапливался внутри корпуса
• Дренаж прокладывают с уклоном и гидрозатвором; при отсутствии самотёка применяют дренажный насос
• Подводки теплоносителя подключают через отсечную арматуру, предусматривая воздухоотводчик в верхней точке контура
• Крепление выполняют с виброизоляцией, с учётом судовых нагрузок — вибрации, крена и дифферента
• Теплообменник и поддон регулярно очищают: загрязнение поверхности снижает теплосъём и повышает шум

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
