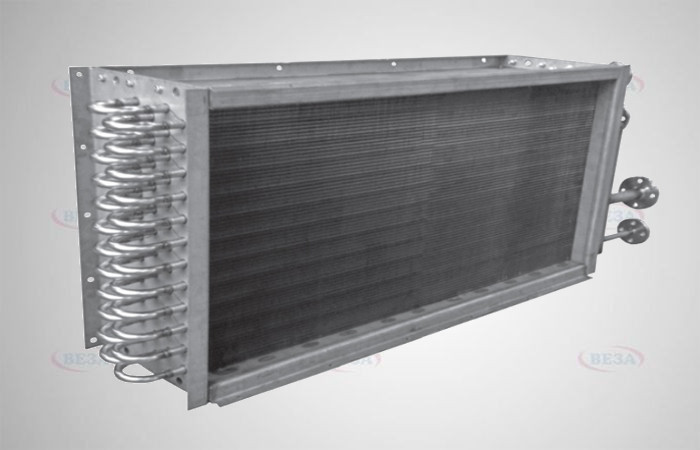

Теплообменник ВНВ морской
⚙️ Подбор и заказ
Характеристики
Описание
Теплообменник ВНВ морской — трубчато-оребрённый аппарат для нагрева или охлаждения воздуха, проходящего через его рабочее сечение. Применяется в судовых системах вентиляции, на платформах и объектах строительства без ограничения региона плавания.
Технические характеристики
Конструкция
Аппарат состоит из теплообменной секции и корпуса. Секция представляет собой один или несколько рядов трубок наружным диаметром 5/8″ (15,87 мм), соединённых между собой «калачами» в единый гидравлический контур.
Трубки проходят через напрессованное на них оребрение из гофрированных пластин медной фольги толщиной от 0,16 до 0,40 мм. Концы трубок впаяны в коллекторы из медно-никелевых труб, через которые осуществляется подвод и отвод энергоносителя из внешней системы.
Принцип работы
Энергоноситель движется внутри трубок, воздух — в межрёберном пространстве. Теплота передаётся через стенку трубки и развитую поверхность оребрения, поэтому при компактных размерах аппарат отдаёт или отбирает значительную мощность. Медно-никелевые коллекторы и медное оребрение выбраны под морскую атмосферу.
Исполнения и обозначения
Число рядов трубок, шаг оребрения и толщина фольги подбираются под требуемую мощность и допустимое сопротивление. При заказе уточняются расход воздуха, параметры энергоносителя, рабочее сечение и тип присоединений.
Как подобрать
- Расход воздуха и рабочее сечение аппарата
- Требуемая тепловая или холодильная мощность
- Параметры энергоносителя: расход, температуры, давление
- Допустимое аэродинамическое сопротивление по воздуху
- Условия эксплуатации и требования к материалам для морской среды
Монтаж и обслуживание
- Теплообменник устанавливают в тракт так, чтобы воздух проходил равномерно по всему сечению
- Подводку выполняют по противоточной схеме, если она предусмотрена проектом
- На подводящих линиях предусматривают воздухоотводчики и дренаж
- При работе на охлаждение под аппаратом устанавливают поддон с отводом конденсата
- Оребрение периодически промывают, не деформируя пластины
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
