Канальный вентилятор для круглых каналов КАНАЛ-ВЕНТ

Канальный вентилятор для круглых каналов Канал-ВЕНТ врезается в круглый воздуховод и обеспечивает расчётный расход в компактных приточных и вытяжных системах и системах кондиционирования воздуха.

Технические характеристики

Конструкция

Вентилятор имеет круглый корпус из оцинкованной стали, надёжно защищённый от коррозии. Внутри установлено рабочее колесо с назад загнутыми лопатками: колесо перед сборкой и вентилятор после сборки проходят тщательную статическую и динамическую балансировку.

Применяется однофазный электродвигатель с внешним ротором, частота вращения регулируется регуляторами оборотов. Защита от перегрева выполнена на термоконтакте, разрывающем силовую цепь питания. В исполнениях с обозначением «ПД» термоконтакты вынесены в клеммную коробку, поэтому двигатель не отключается самостоятельно при превышении температуры.

Принцип работы

Конструкция обеспечивает прямолинейность воздушного потока, проходящего через вентилятор, что снижает потери и шум. Низкий уровень шума при эксплуатации позволяет применять машину в помещениях с жёсткими акустическими требованиями. Исполнение «ПД» используется в противодымных системах вентиляции на подпор воздуха.

Исполнения и обозначения

Как подобрать

• Диаметр круглого воздуховода и рабочая точка сети
• Назначение системы: общеобменная вентиляция или подпор воздуха
• Необходимость исполнения «ПД» с вынесенными термоконтактами
• Диапазон регулирования частоты вращения
• Требования по шуму в обслуживаемом помещении

Монтаж и обслуживание

• Монтаж допускается в любом пространственном положении
• Соблюдайте направление потока по стрелке на корпусе
• Крепите вентилятор кронштейнами или хомутами к несущим конструкциям
• Заведите термоконтакты в схему щита управления согласно исполнению
• Очищайте колесо от отложений и проверяйте отсутствие вибрации

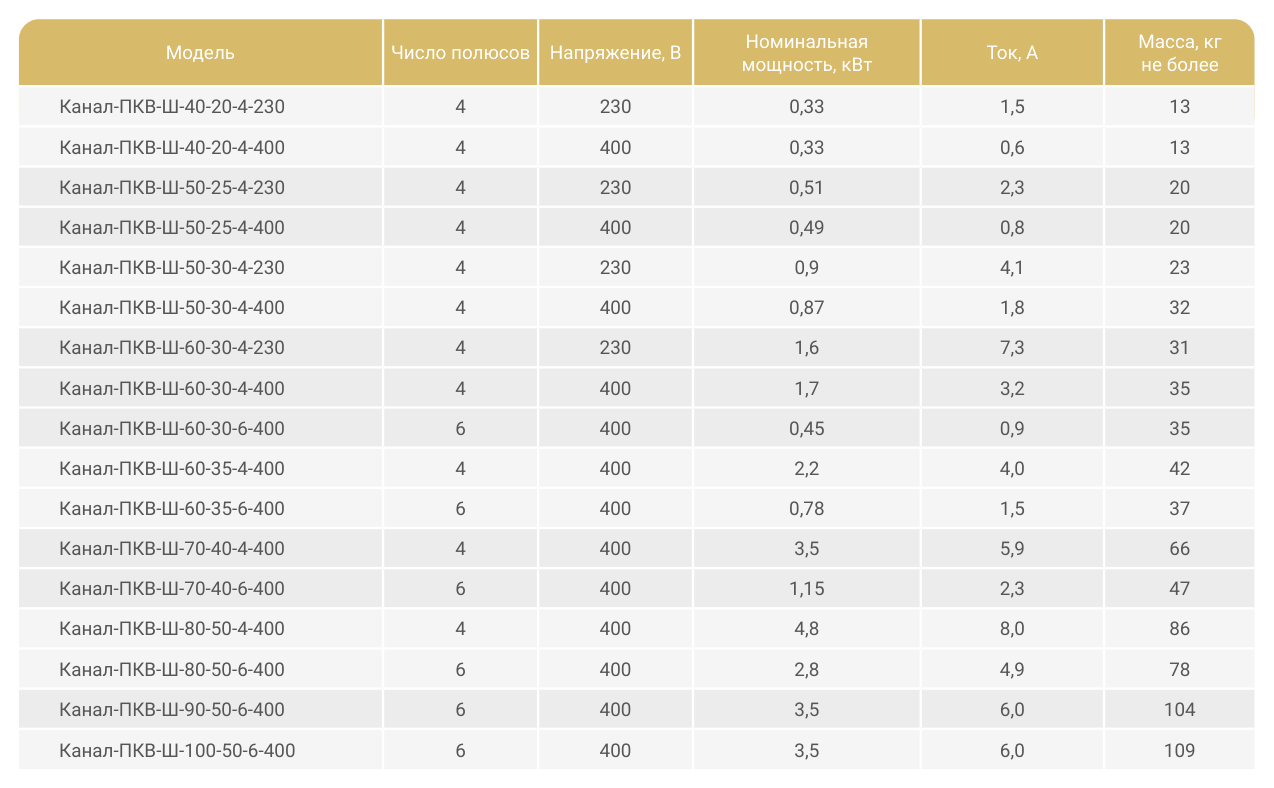

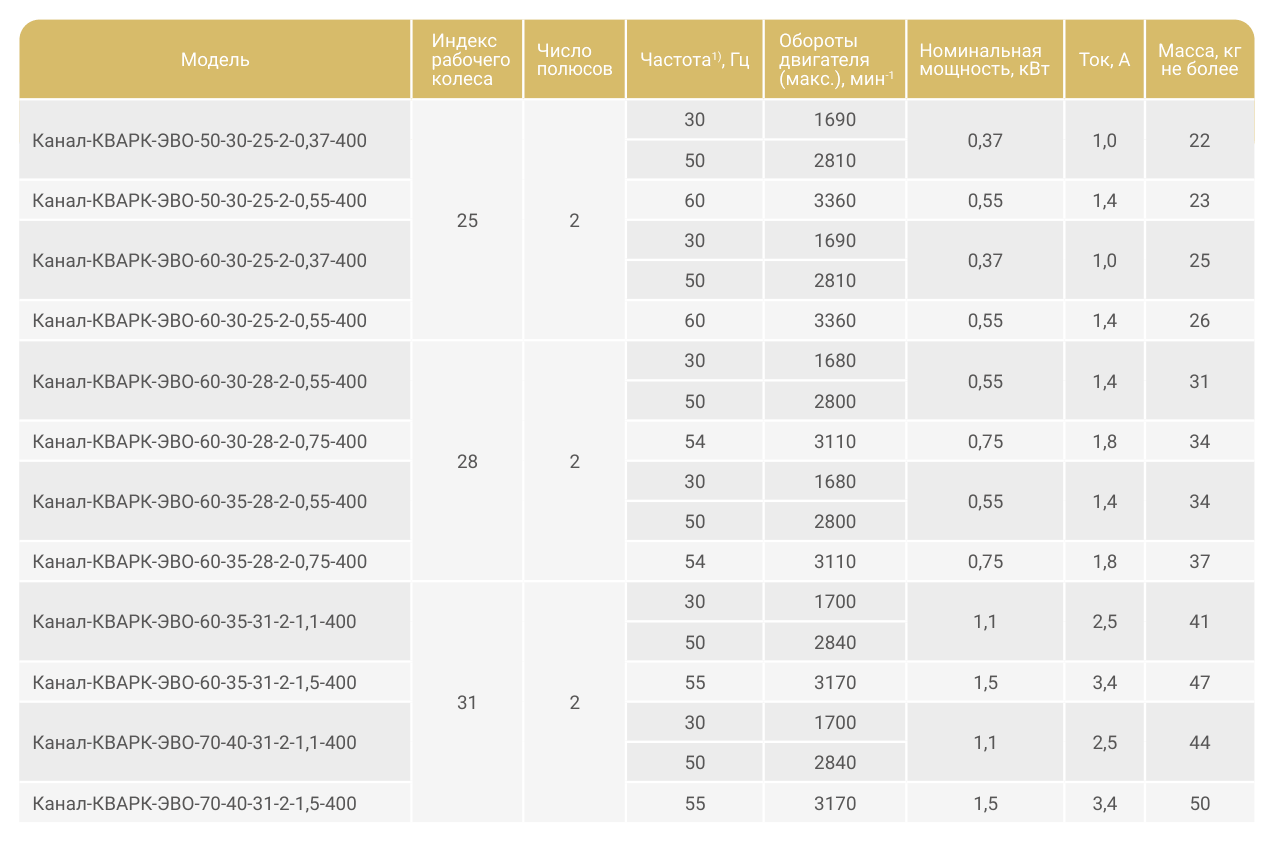

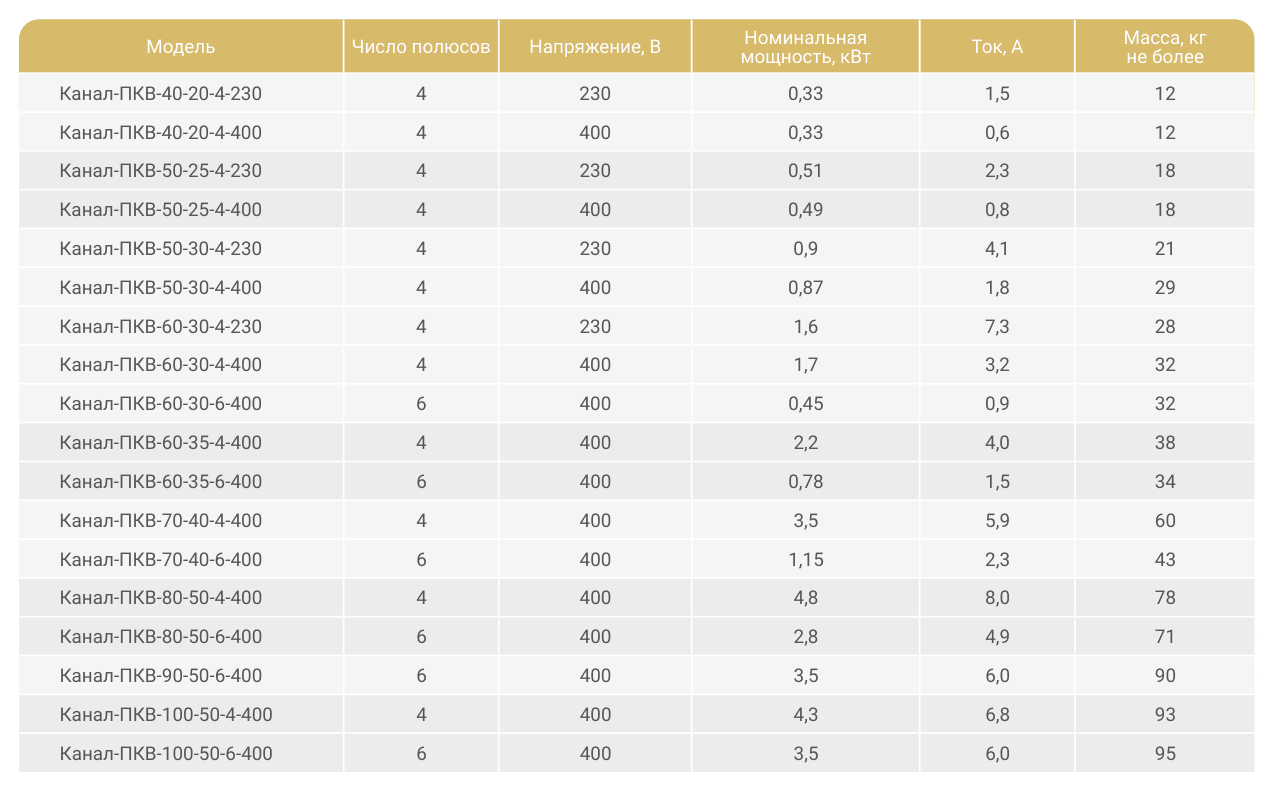

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (4 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
