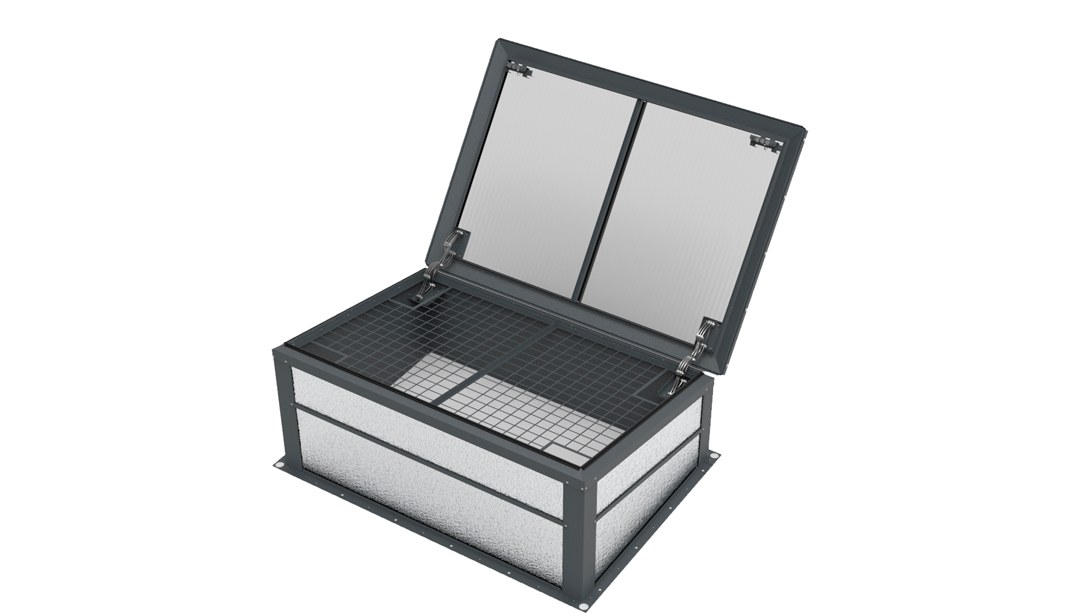

Фонарь легкосбрасываемый ВЗРЫВОЗОР-100

Фонарь легкосбрасываемый ВЗРЫВОЗОР-100 перекрывает проёмы в наружных горизонтальных ограждающих конструкциях и служит легкосбрасываемой конструкцией: при внутреннем дефлаграционном взрыве он высвобождает взрывную волну и предотвращает разрушение здания.

Технические характеристики

Конструкция

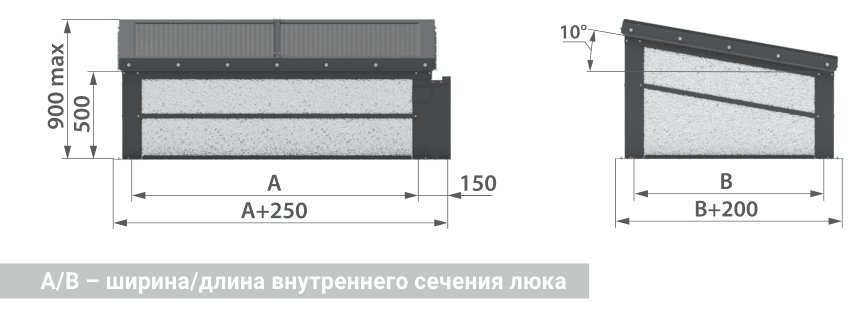

Корпус прямой, высотой 500 мм, с углом ската 10 градусов, изготовлен из оцинкованной стали. В нижней части выполнен опорный фланец для крепления к кровельной конструкции, стенки утеплены фольгированной минеральной ватой толщиной 50 мм. В исполнениях М/МЛ/МП предусмотрены конструктивные элементы для присоединения соседних люков и фонарей.

Крышка состоит из стальной несущей рамы из холоднокатаного листового проката и заполнения. Тип крышки рекомендуется выбирать с учётом требуемого сопротивления теплопередаче по СП 50.13330.2012 для конкретного климатического района. Покрытие порошковое, цвет сигнальный серый RAL 7004; по специальному заказу возможно изготовление в другом цвете.

Принцип работы

В обычных условиях фонарь работает как утеплённый участок кровли и, в варианте со светопрозрачным заполнением, как источник дневного света. При росте давления внутри помещения из-за дефлаграционного взрыва крышка сбрасывается, проём открывается, избыточное давление уходит наружу, и несущие конструкции здания не получают разрушающей нагрузки.

Исполнения и обозначения

Как подобрать

• Требуемая площадь легкосбрасываемых конструкций по расчёту взрывобезопасности помещения
• Размер проёма в кровельной конструкции и шаг несущих элементов
• Требуемое сопротивление теплопередаче по СП 50.13330.2012 для района строительства
• Уклон кровли — изделие рассчитано на плоскую кровлю и уклон до 14 градусов
• Необходимость исполнений М/МЛ/МП для блокировки с люками и фонарями

Монтаж и обслуживание

• Крепление к кровельной конструкции через опорный фланец в нижней части корпуса
• Крышку монтируют строго по проекту: доработка креплений меняет условия сброса
• Кровельный ковёр выводится на стенки корпуса и герметизируется выше уровня кровли
• Над фонарём и вокруг него не размещают оборудование и коммуникации, мешающие сбросу крышки
• Периодически осматривают целостность заполнения, крепёж рамы и примыкания к кровле

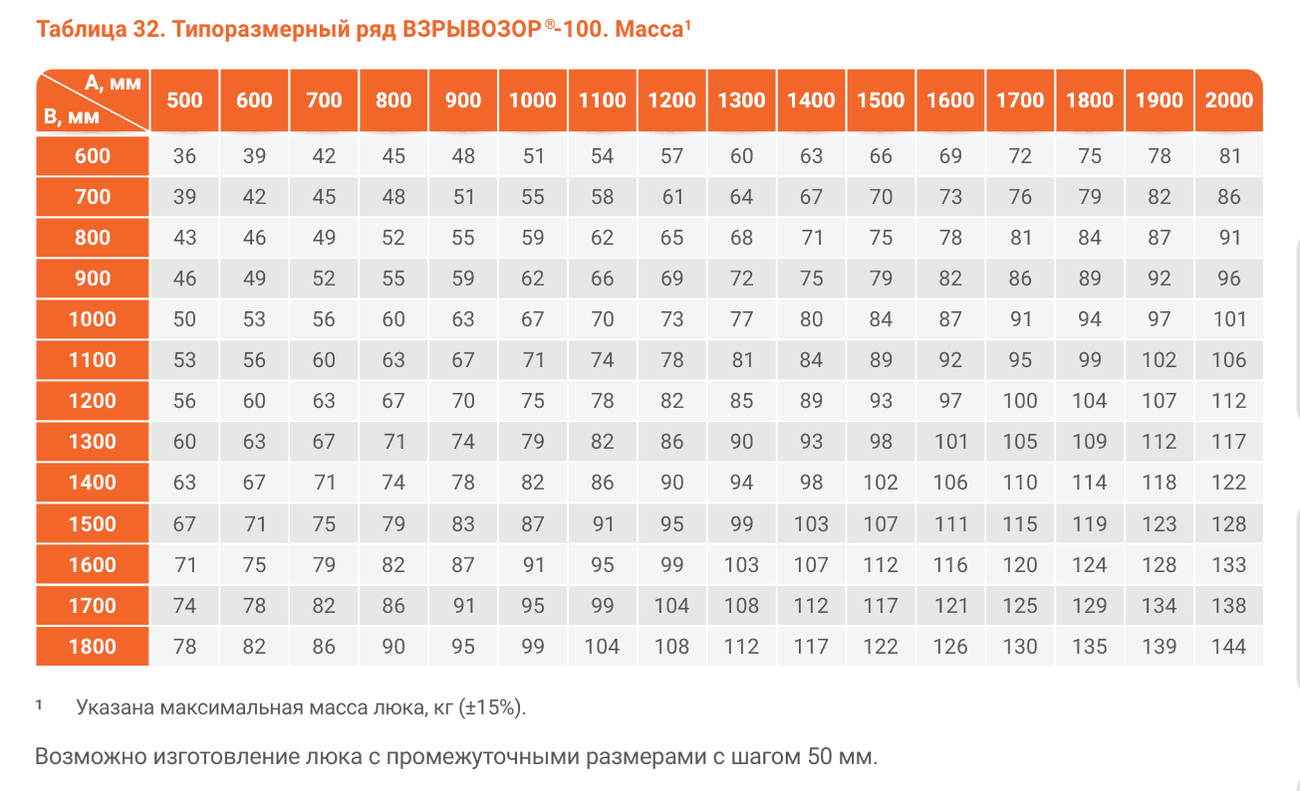

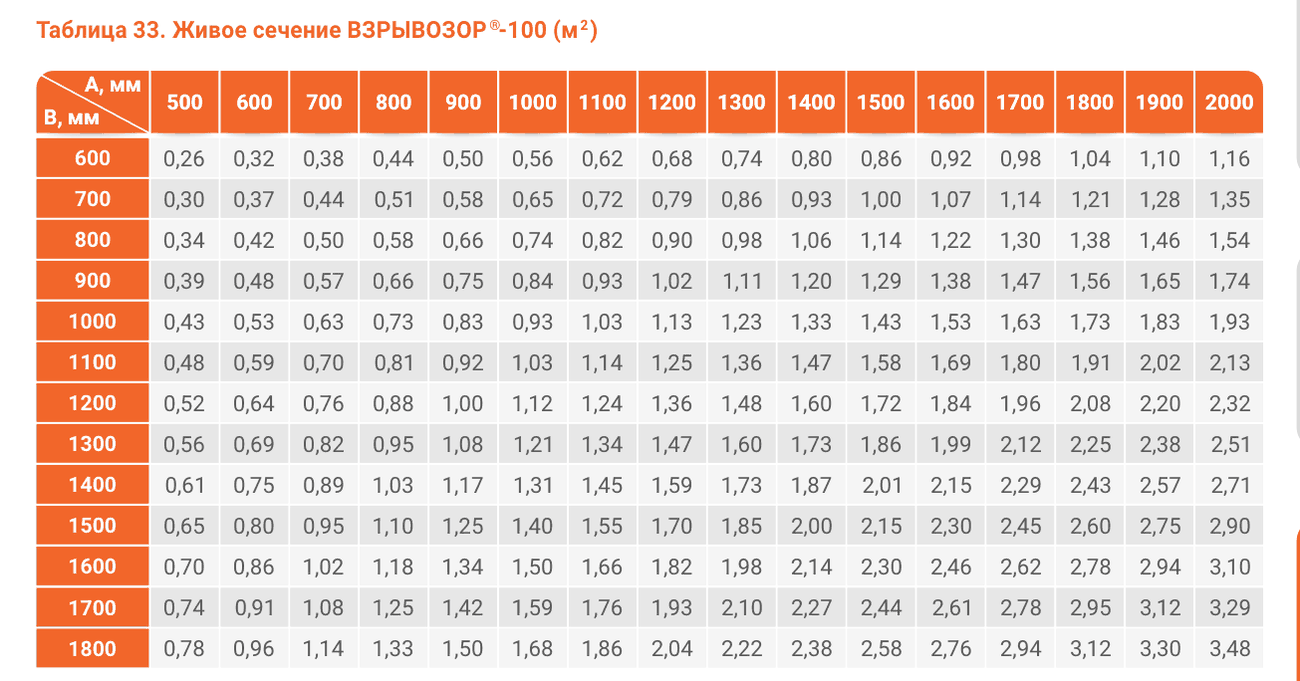

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
