Чиллеры АкваМАРК 402

Чиллеры АкваМАРК 402 — холодильные машины с выносным конденсатором на винтовых компрессорах. Предназначены для установки внутри здания и обеспечивают холодоснабжение крупных систем кондиционирования и технологических потребителей.

Технические характеристики

Конструкция

Машина выполнена на винтовых компрессорах, с двумя холодильными контурами на хладагенте R134A и кожухотрубным испарителем. Такой набор рассчитан на длительную работу с высокой нагрузкой и обеспечивает устойчивое регулирование производительности по ступеням контуров.

Агрегат предназначен для монтажа внутри зданий, опционально комплектуется выносными конденсаторами МАВО.К для наружной установки. Дополнительно предлагаются гидравлические модули АкваВЕНС 2 с центробежными насосами, аккумулирующими баками и другими элементами, необходимыми для работы холодильной машины.

Принцип работы

Винтовые компрессоры подают сжатый хладагент на выносной конденсатор, где отводится тепло, а в кожухотрубном испарителе хладагент кипит и охлаждает теплоноситель. Вместе с центральными кондиционерами ВЕРОСА и фанкойлами Вендо машина составляет комплексное решение по кондиционированию.

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 25…670 кВт по нагрузке объекта
• Учитывают два холодильных контура и требуемый диапазон регулирования
• Задают температурный график и тип теплоносителя для кожухотрубного испарителя
• Подбирают выносной конденсатор МАВО.К и трассу фреонопровода до него
• Определяют потребность в гидромодуле АкваВЕНС 2 с насосной группой и баками

Монтаж и обслуживание

• Машину размещают внутри здания на ровном основании, рассчитанном на её массу
• Предусматривают проходы для обслуживания компрессоров и трубных пучков испарителя
• Фреоновую трассу до конденсатора выполняют по проекту с опорами и уклонами
• Гидравлическую обвязку оснащают фильтром, воздухоотводчиками, манометрами и дренажом
• Перед пуском контур промывают и удаляют воздух, проверяют работу защит

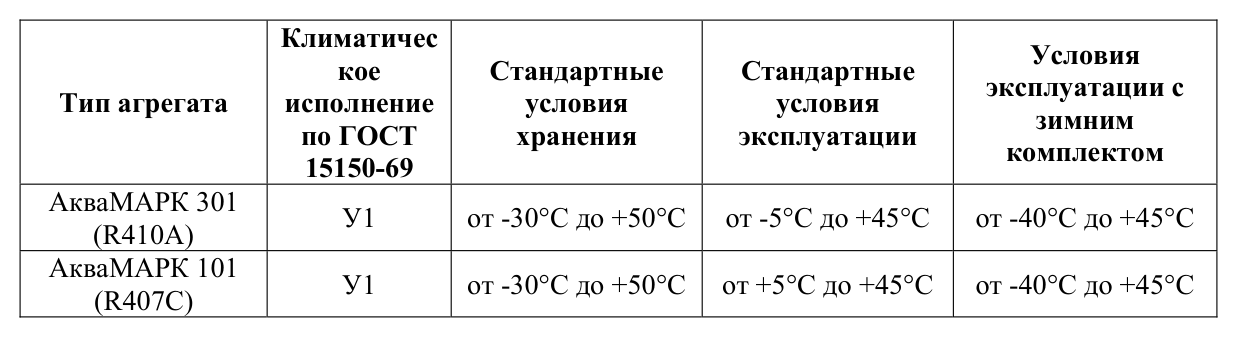

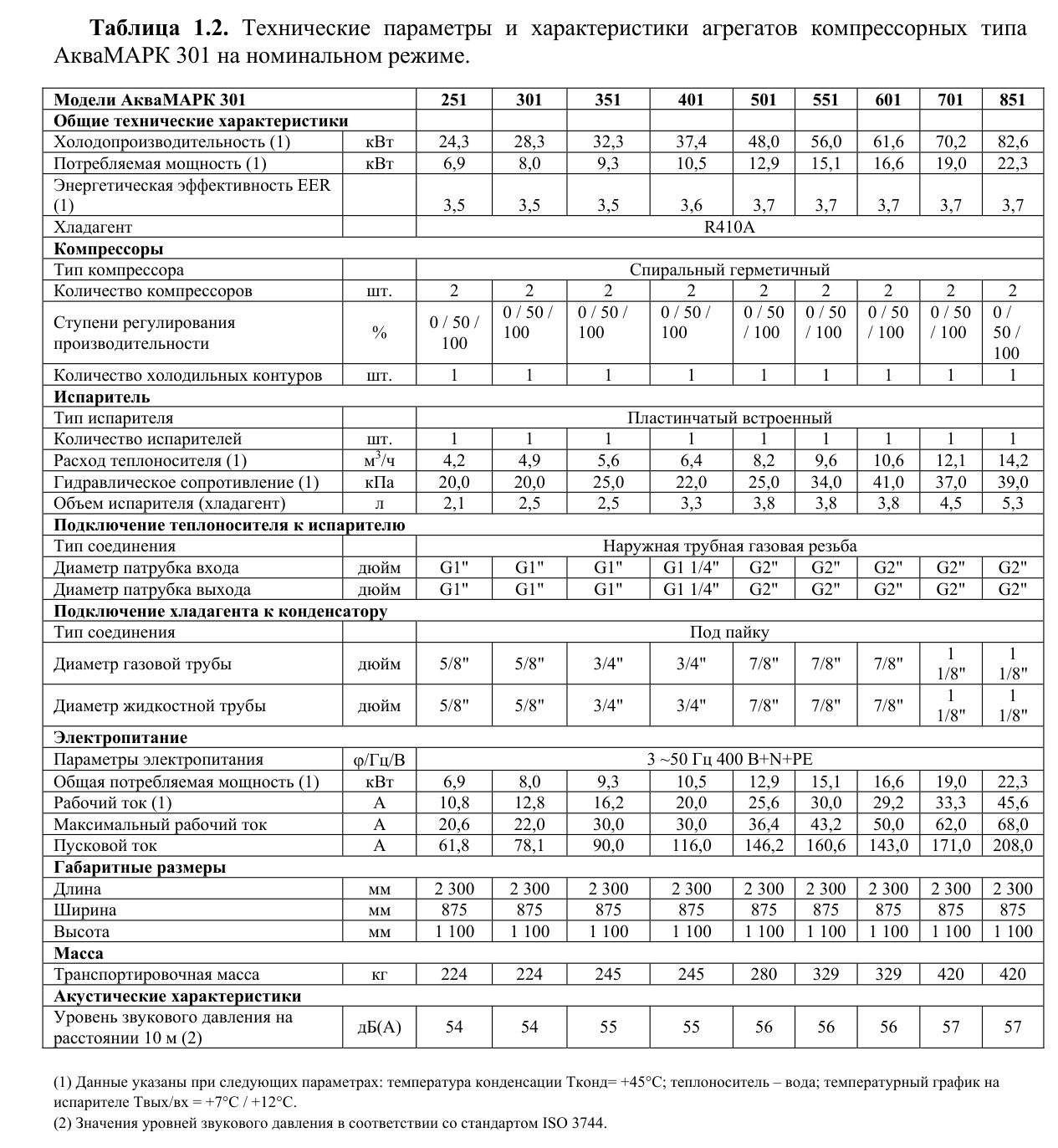

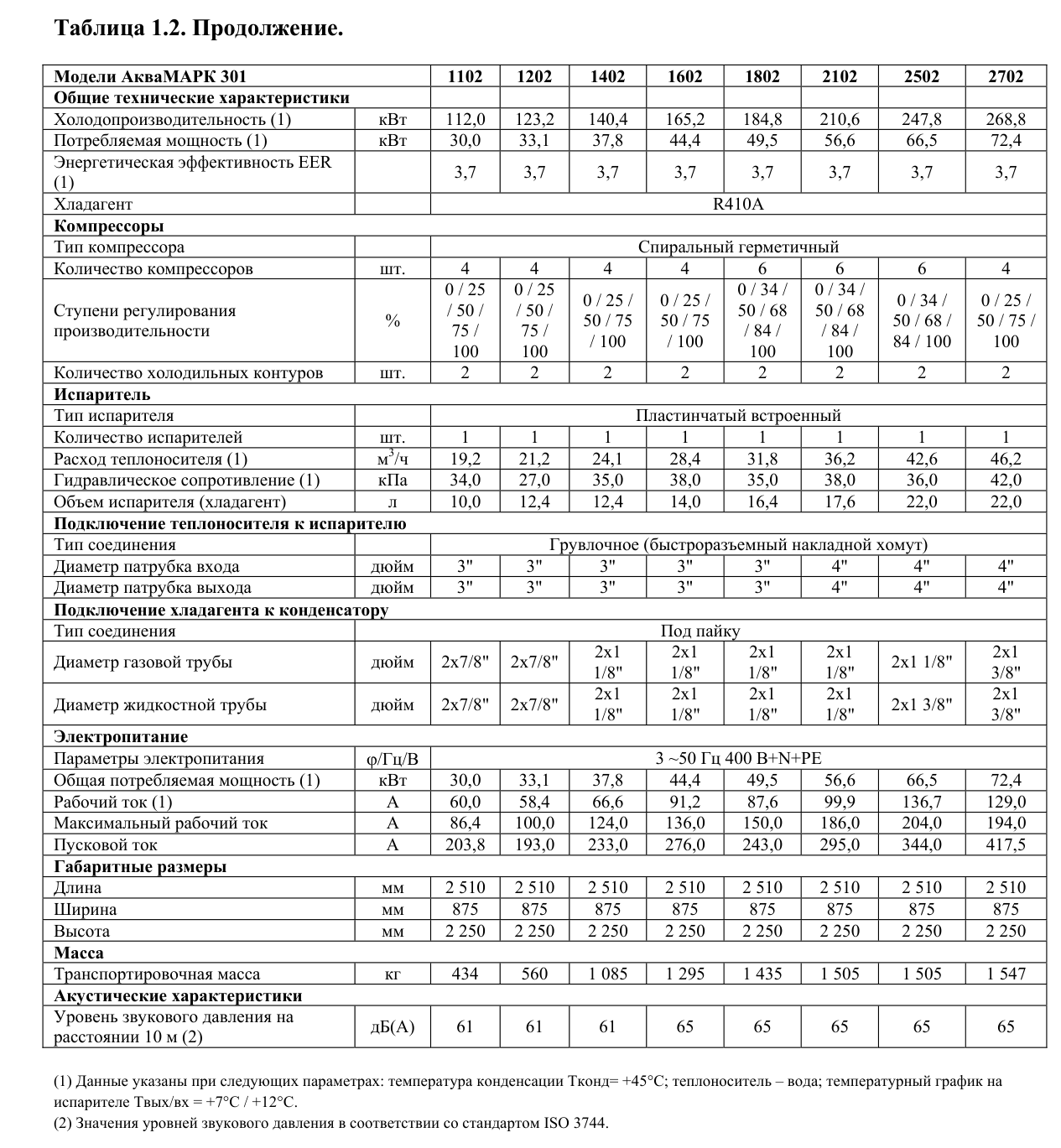

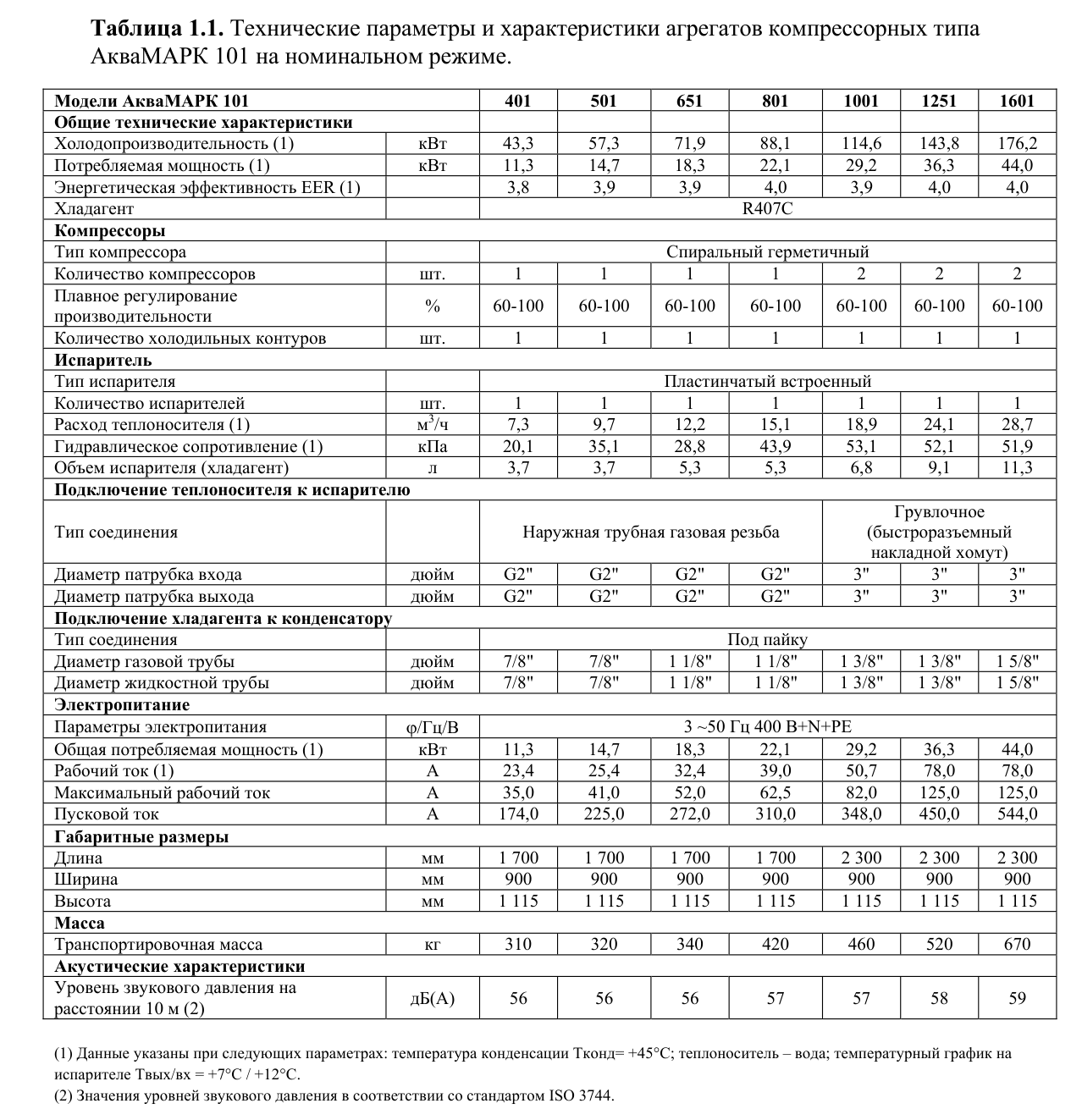

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
