Чиллеры АкваМАРК 301

Чиллеры АкваМАРК 301 — холодильные машины с выносным конденсатором для установки внутри здания. Готовят охлаждённый теплоноситель для систем кондиционирования и технологического холодоснабжения объектов любого назначения.

Технические характеристики

Конструкция

Машина построена на спиральных компрессорах, одном или двух холодильных контурах с хладагентом R410A и пластинчатом испарителе. Управление контурами и защиты реализованы встроенной системой управления, что позволяет включать чиллер в общую автоматику объекта.

Агрегат предназначен для монтажа внутри зданий и опционально комплектуется выносными конденсаторами МАВО.К, устанавливаемыми на улице. К машинам этой серии предлагаются отдельные гидравлические модули АкваВЕНС 2 с центробежными насосами, аккумулирующими баками и необходимой арматурой.

Принцип работы

Компрессоры сжимают хладагент, тепло конденсации отводится на выносной конденсатор, а в пластинчатом испарителе хладагент кипит, охлаждая теплоноситель контура потребителей. Совместно с центральными кондиционерами ВЕРОСА и фанкойлами Вендо машина образует законченную систему кондиционирования.

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 25…670 кВт по нагрузке объекта
• Определяют число контуров — один или два — по требованиям к резервированию и ступеням
• Задают температурный график теплоносителя и его тип: вода или раствор гликоля
• Подбирают выносной конденсатор МАВО.К и место его размещения на улице
• Уточняют потребность в гидромодуле АкваВЕНС 2 с насосами и баками

Монтаж и обслуживание

• Машину устанавливают внутри здания на подготовленное основание с виброопорами
• Помещение должно обеспечивать доступ для обслуживания компрессоров и испарителя
• Фреоновую трассу до выносного конденсатора выполняют по проекту, с уклонами и опорами
• Гидравлическую обвязку испарителя оснащают фильтром, воздухоотводчиками и дренажом
• Перед пуском контур промывают, удаляют воздух и проверяют настройки защит

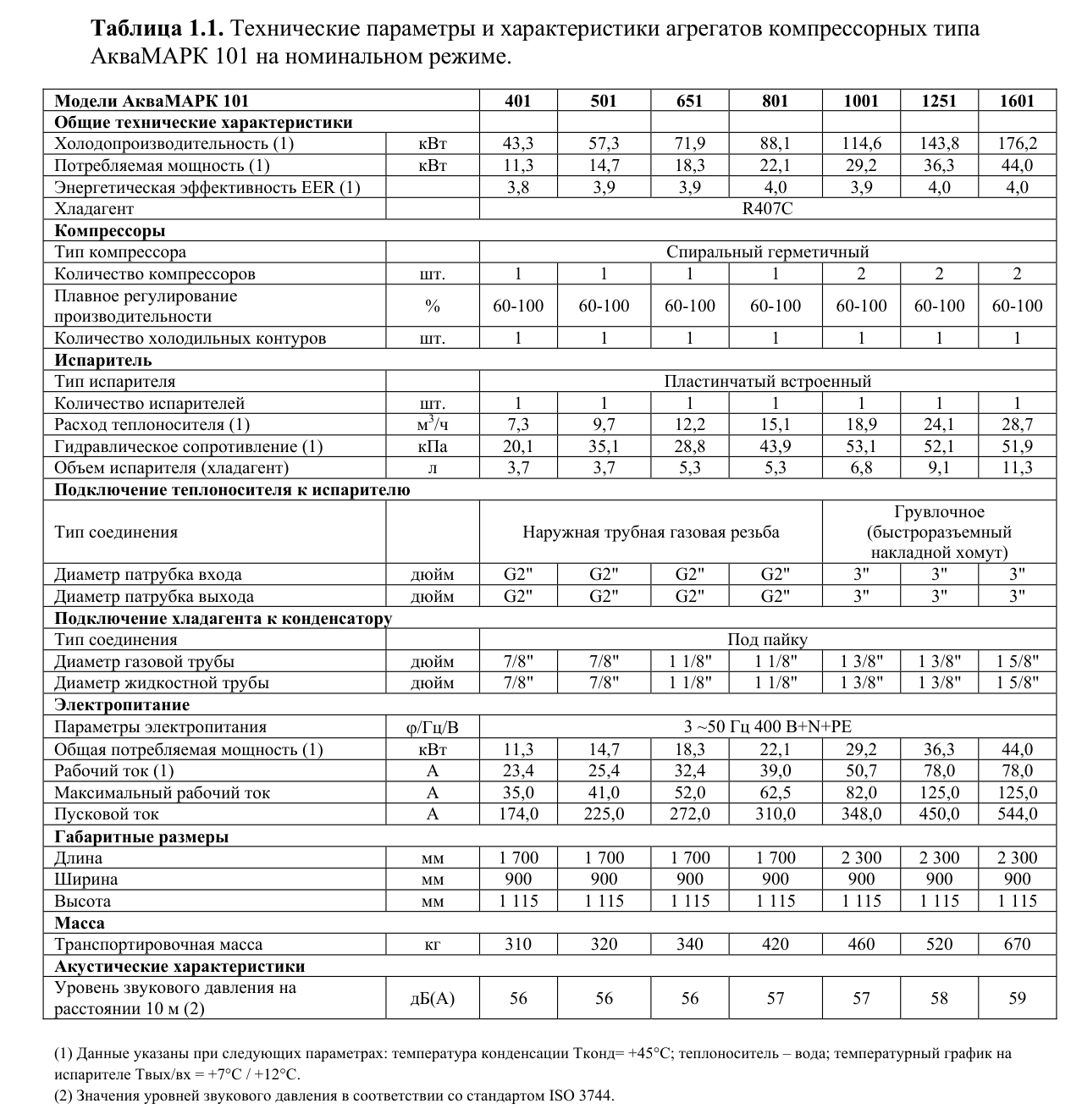

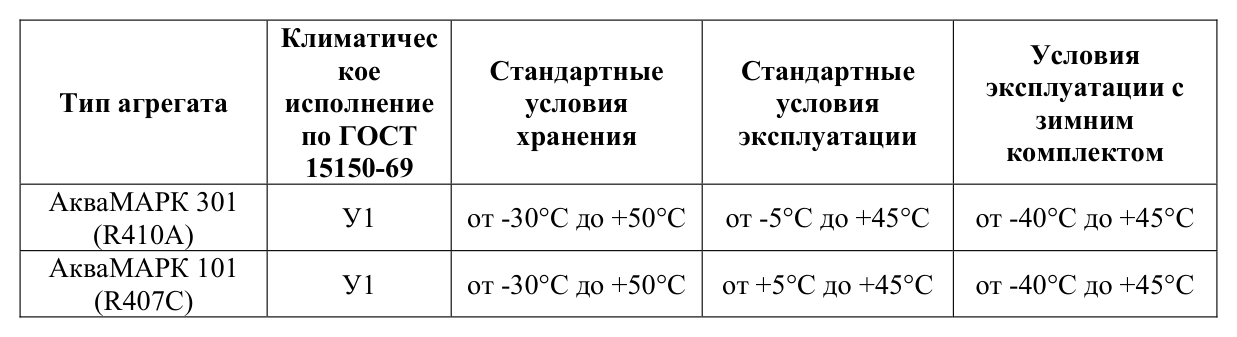

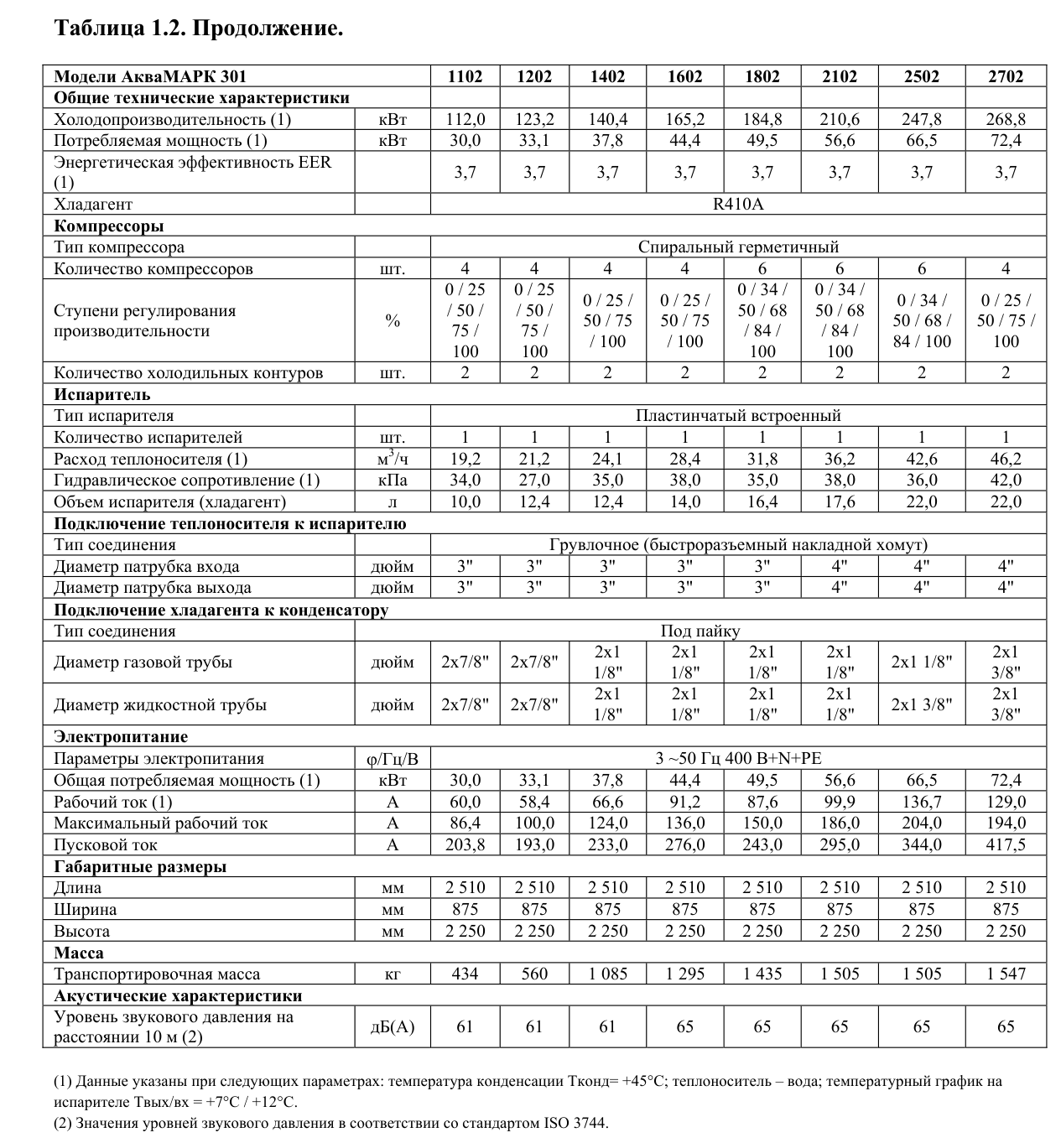

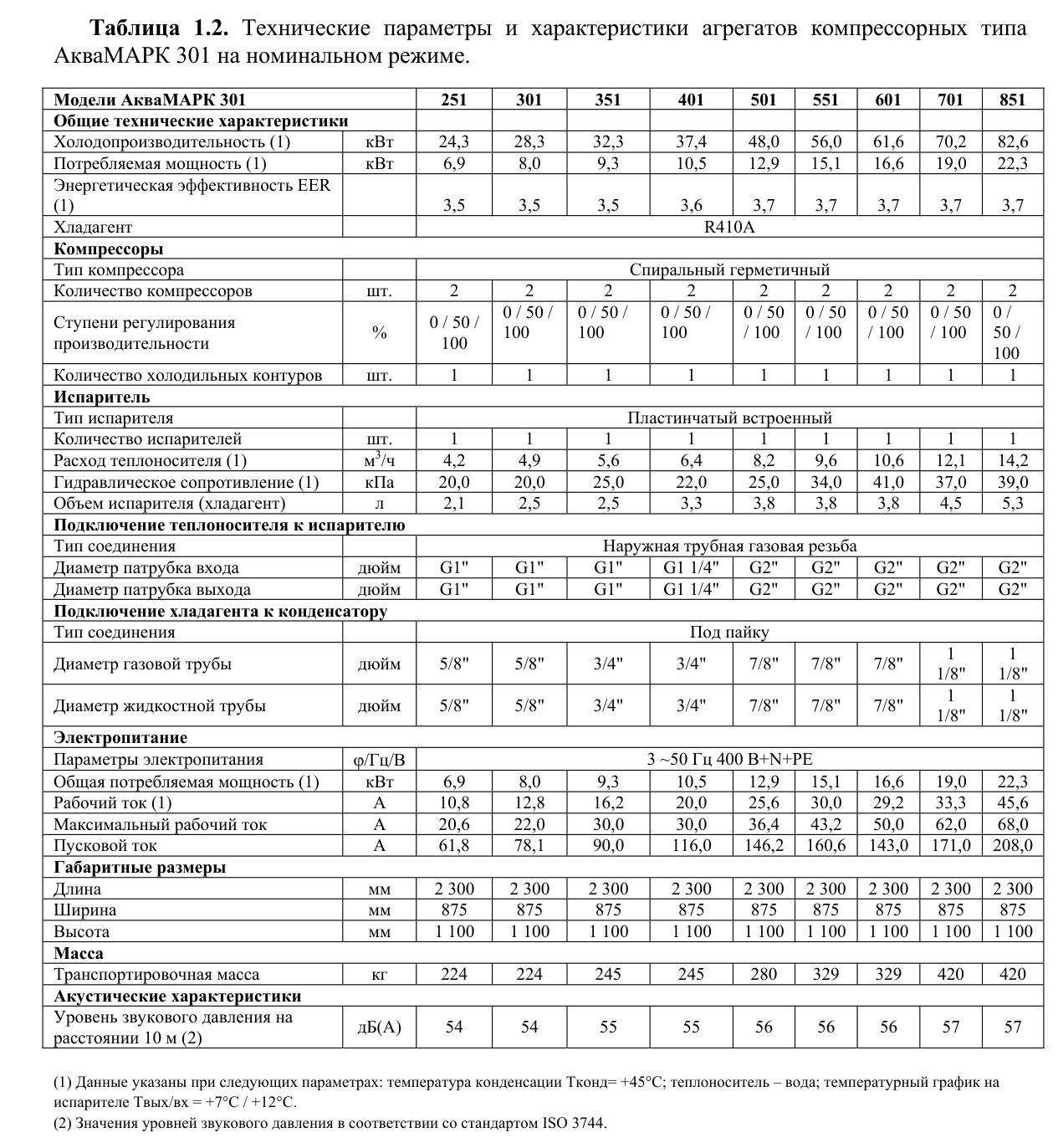

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
