Чиллеры АкваМАКК 321

Чиллеры АкваМАКК 321 — холодильные машины с воздушным охлаждением конденсатора. Готовят охлаждённый теплоноситель для объектов, где кондиционирование строится на воде или растворе гликоля, и не требуют отдельного выносного конденсатора.

Технические характеристики

Конструкция

Машина собрана на спиральных компрессорах, с одним или двумя холодильными контурами на хладагенте R410A и пластинчатым испарителем. Конденсатор воздушного охлаждения с вентиляторами встроен в агрегат, поэтому чиллер поставляется законченным блоком наружной установки.

Работой контуров, вентиляторами и защитами управляет встроенная система управления. Дополнительно предлагаются гидравлические модули АкваВЕНС 2 с центробежными насосами стандартного или высокого давления, аккумулирующими баками и другими элементами, необходимыми для работы холодильной машины.

Принцип работы

Хладагент сжимается компрессорами, отдаёт тепло наружному воздуху во встроенном конденсаторе и кипит в пластинчатом испарителе, охлаждая теплоноситель контура потребителей. Вместе с центральными кондиционерами ВЕРОСА и фанкойлами Вендо машина образует законченную систему кондиционирования.

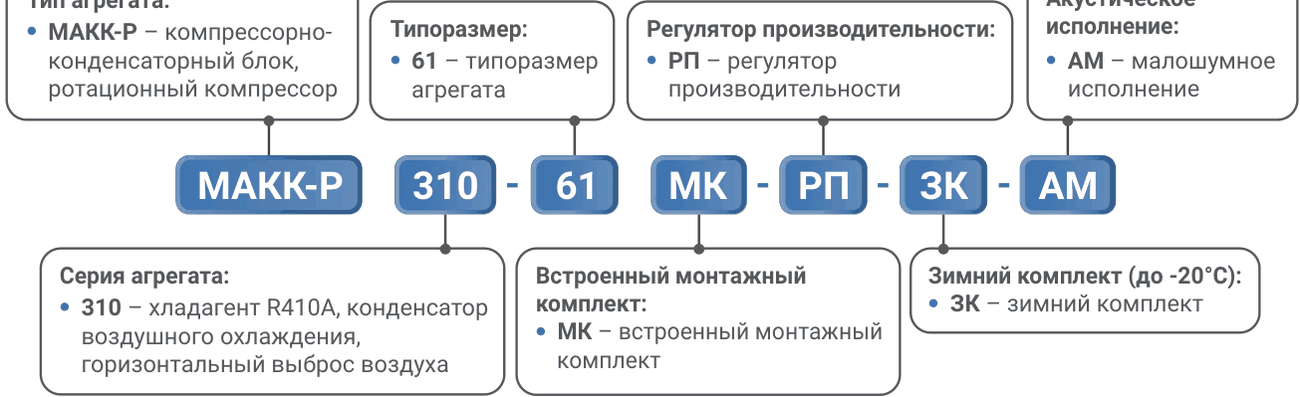

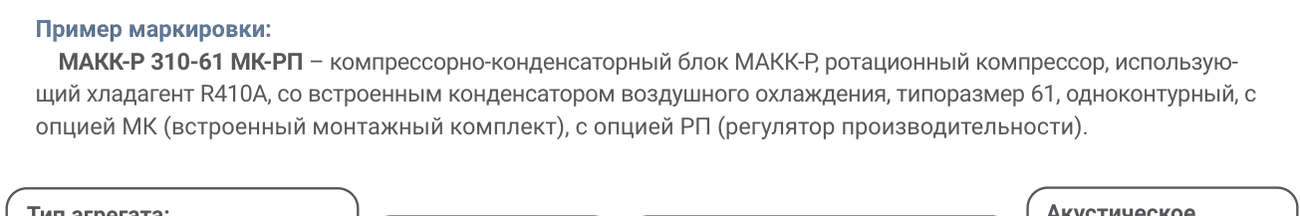

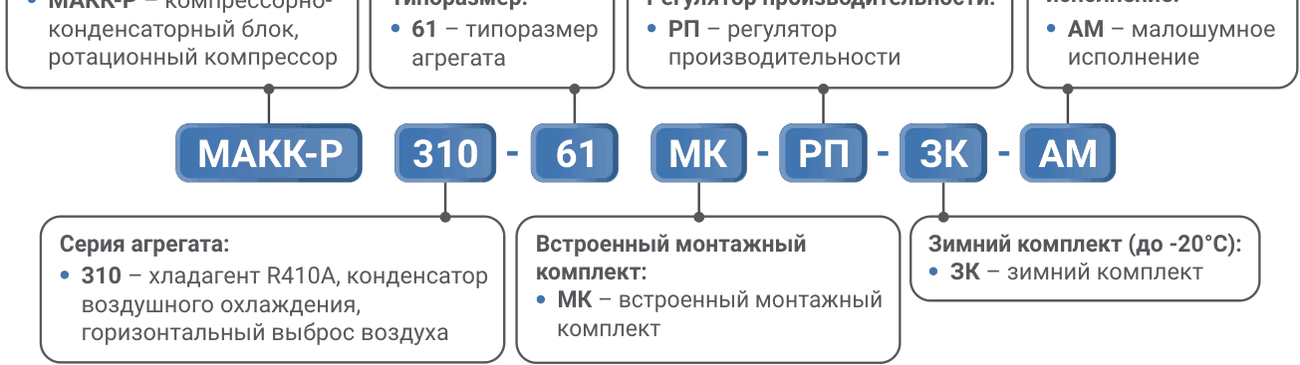

Исполнения и обозначения

Как подобрать

• Холодопроизводительность подбирают в диапазоне 25…160 кВт по нагрузке объекта
• Определяют число контуров — один или два — по требованиям к ступеням и резервированию
• Задают температурный график и тип теплоносителя: вода или раствор гликоля
• Учитывают расчётную наружную температуру и условия обдува конденсатора
• Уточняют потребность в гидромодуле с насосами стандартного или высокого давления

Монтаж и обслуживание

• Чиллер устанавливают на наружной площадке или кровле со свободным притоком воздуха
• Расстояния до стен и соседних агрегатов выдерживают, чтобы исключить рециркуляцию
• Основание выравнивают и рассчитывают на массу машины, применяют виброопоры
• Гидравлическую обвязку испарителя оснащают фильтром, воздухоотводчиками и дренажом
• Перед пуском контур промывают и удаляют воздух, оребрение конденсатора очищают при ТО

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
