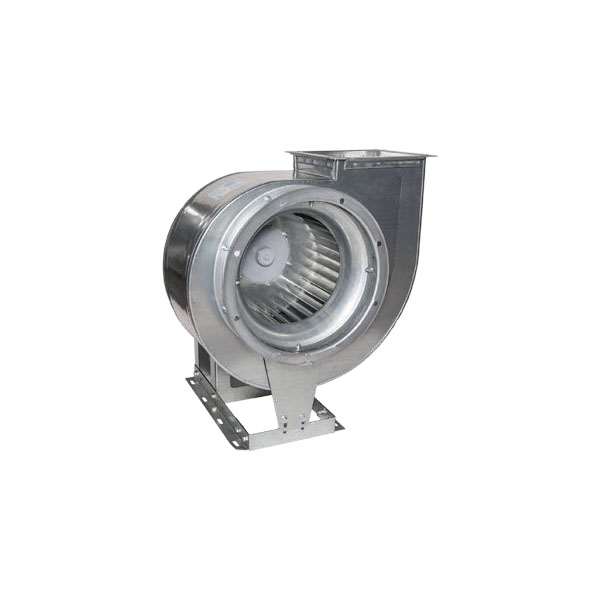

Вентиляторы радиальные ВЦ 14-46-6,3-ДУ

Вентиляторы радиальные ВЦ 14-46-6,3-ДУ
Вентиляторы радиальные ВЦ 14-46-6,3-ДУ
Вентиляторы серии ВЦ 14-46-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

  • Вентиляторы среднего давления
  • Лопатки, загнутые вперед
  • Корпус вентилятора из оцинкованной стали
  • Рама вентилятора из оцинкованной стали (№ 4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
  • Трехфазный асинхронный двигатель (380 В)
  • Конструктивная схема 1 по ГОСТ 5976-90
  • Класс защиты двигателя IP54
  • Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»: дымоудаления (ДУ400 или ДУ600)

Описание

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВЦ 14-46

№

вентилятора

Тип

электродвигателя

А

В

C

D

Е

F

K

L

M

n

4,0

АИР80-112

570

290

314

-

-

20

163

30

8,5

8

АИР132

711

399

433

-

-

20

163

30

8,5

8

5,0

АИР100-112

700

385

435

10

240

100

240

-

-

6

АИР132-180

842

430

505

10

283,5

175

283,5

-

-

6

6,3

АИР132-160

850

486

546

10

325

100

325

-

-

6

АИР180-200

1025

495

570

10

410,5

100

410,5

-

-

6

8,0

АИР180-200

1308

575

646

12

374,5

268

374,5

-

-

6

АИР225-280

1311

659

730

12

374,5

280

374,5

-

-

6

АИР315S6

1469

759

830

12

454,5

280

400

-

-

6

Комплектация вентиляторов ВЦ 14-46 гибкими вставками и виброизоляторами

№ вентилятора

Гибкие вставки

Виброизоляторы

тип

шт.

4,0

ВГ/ВГТ-D400/434

ВГ/ВГТ-ВР/ВЦ-4,0-280*280

ДО 39

4

ДО 40 (АИР132S4)

4

5,0

ВГ/ВГТ-D500/534

ВГ/ВГТ-ВР/ВЦ-5,0-350*350

ДО 41

6

6,3

ВГ/ВГТ-D630/665

ВГ/ВГТ-ВР/ВЦ-6,3-441*441

ДО 42

6

8,0

ВГ/ВГТ-D800/829

ВГ/ВГТ-ВР/ВЦ-8,0-560*560

ДО 42

6

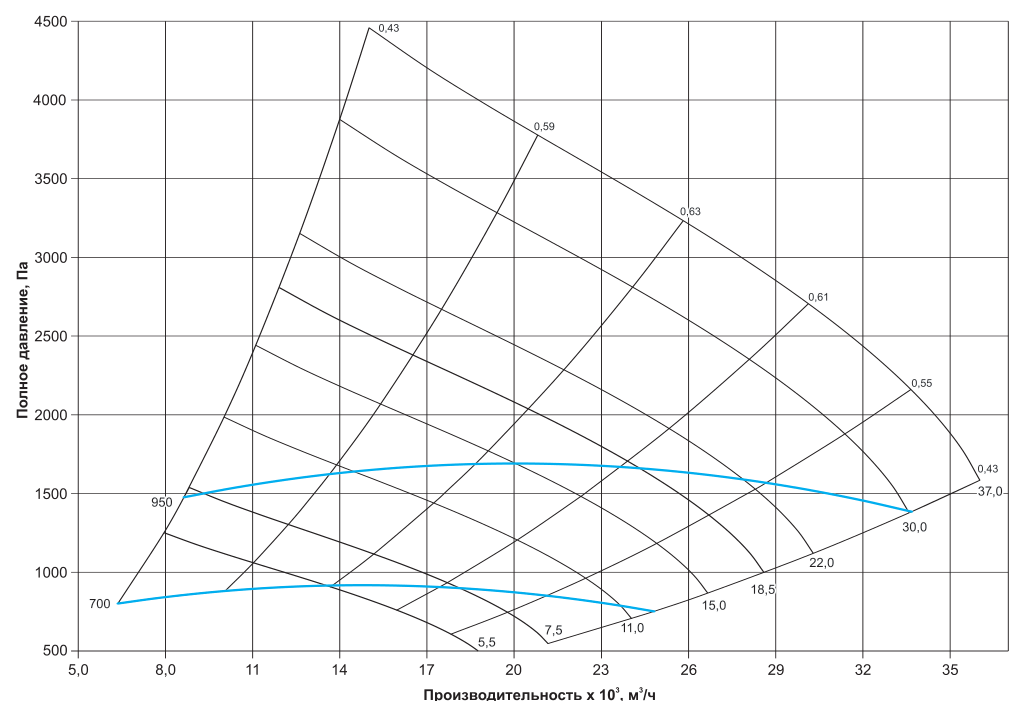

Технические и аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46

Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46 в сеть 380 В

МАРКИРОВКА:

Вентилятор радиальный ВЦ 14-46 4,0-ДУ600-РВ-0,12/1500/220-380-Л0-У1 где:    ВЦ 14-46 – серия радиального вентилятора; 3,15 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах); ДУ600 – дымоудаление (по таблице «Исполнение вентиляторов по назначению и материалам»); РВ – комплектация рабочим колесом с вперед загнутыми лопатками; 0,12 – мощность электродвигателя, кВт; 1500 – частота вращения рабочего колеса, об/мин; 220-380 – напряжение питания электродвигателя, В; Л0 – положение корпуса; У1 – климатическое исполнение и категория размещения по ГОСТ 15150 (У1 - установлен электродвигатель с климатическим исполнением У2 и кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор У2 - установлен электродвигатель с климатическим исполнением У2).
