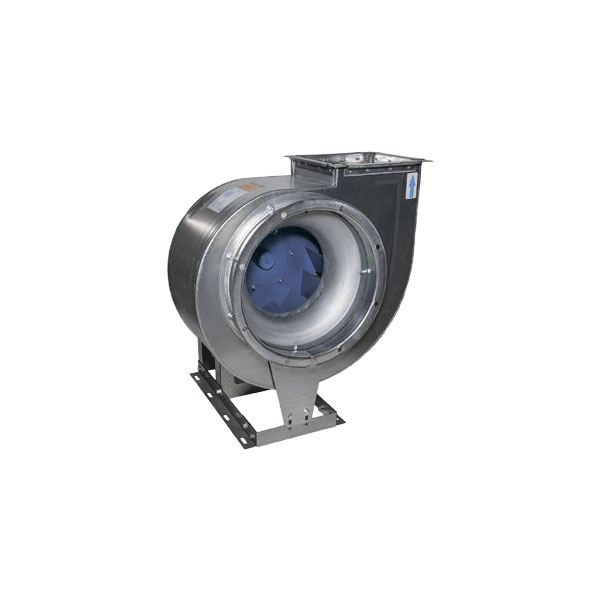

Вентиляторы радиальные ВР 80-75-6,3-ДУ

Вентиляторы радиальные ВР 80-75-6,3-ДУ
Вентиляторы радиальные ВР 80-75-6,3-ДУ
Вентиляторы серии ВР 80-75-ДУ для противопожарных систем дымоудаления (ППД-систем) представляют собой радиальные вентиляторы с загнутыми назад лопатками специальной формы с рабочим колесом левого или правого вращения.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

  • Вентиляторы низкого давления
  • Лопатки рабочего колеса - загнутые назад<
  • Относительный диаметр рабочего колеса (коэффициент): 1,0
  • Корпус вентилятора из оцинкованной стали (№ 4,0-8,0) или из углеродистой стали окрашенные (№ 10,0-12,5)
  • Рама вентилятора из оцинкованной стали (№ 4,0) или из углеродистой стали окрашенная (№ 5,0-12,5)
  • Трехфазный асинхронный двигатель (380 В)
  • Конструктивная схема 1 по ГОСТ 5976-90
  • Класс защиты двигателя IP54
  • Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»: дымоудаления (ДУ400 или ДУ600)

Описание

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 80-75

№ вентилятора

A*

А1

А2

А3

В

max

В1

H** max

H1 max

Н2

H3

d

d1

a

h

0°

45°

90°, 270°

135°, 315°

0°

45°

90°

4,0

722

655

646

831

420

302

260

730

231

312

1022

938

518

352

294

400

434

280

300

5,0

906

818

800

1029

529

377

326

733

265

960

1219

1109

600

440

360

500

534

350

379

6,3

1133

1024

995

1282

658

475

410

1000

340

1174

1504

1383

733

554

441

630

665

440

470

8,0

1430

1303

1248

1618

828

602

520

1385

434

1542

1960

1314

995

702

547

800

829

560

589

10,0

1799

1655

1570

2040

1034

765

650

1544

506

2035

2567

2389

1355

890

680

1000

1030

700

740

12,5

2237

2060

1945

2530

1284

953

813

1717

592

2446

3109

2394

1610

1109

836

1250

1280

878

915
* Размер, зависящий от положения корпуса вентилятора. ** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°). Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.

Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВР 80-75

№

вентилятора

Тип

электродвигателя

А

В

C

D

Е

F

K

L

M

n

4,0

АИР63-112

570

290

314

-

-

20

163

30

8,5

8

5,0

АИР71-100

700

385

435

10

240

100

240

-

-

6

6,3

АИР100-132

854

486

546

10

325

100

325

-

-

6

8,0

АИР132-160

1088

586

646

12

265

268

265

-

-

6

АИР180

1307

575

646

12

375

268

375

-

-

6

10,0

АИР132-225

1330

840

900

12

385

280

385

-

-

6

12,5

АИР160-225

1686

1004

1075

12

-

279

1128

-

-

4

Комплектация вентиляторов ВР 80-75 гибкими вставками и виброизоляторами

№

вентилятора

Относит. диаметр рабочего колеса

Частота вращения,

об/мин

Гибкие вставки

Виброизоляторы

тип

шт.

4,0

D=d1,0

1000

ВГ/ВГТ-D400/434

ВГ/ВГТ-ВР/ВЦ-4,0-280*280

ДО 38

4

1500

ДО 39

3000

5,0

D=d1,0

1000

ВГ/ВГТ-D500/534

ВГ/ВГТ-ВР/ВЦ-5,0-350*350

ДО 39

6

1500

6,3

D=d1,0

1000

ВГ/ВГТ-D630/665

ВГ/ВГТ-ВР/ВЦ-6,3-441*441

ДО 40

6

1500

8,0

D=d1,0

1000

ВГ/ВГТ-D800/829

ВГ/ВГТ-ВР/ВЦ-8,0-560*560

ДО 42

6

1500

10,0

D=d1,0

750

ВГ/ВГТ-D1000/1030

ВГ/ВГТ-ВР/ВЦ-10,0-700*700

ДО 43

6

1000

12,5

D=d1,0

750

ВГ/ВГТ-D1250/1280

ВГ/ВГТ-ВР/ВЦ-12,5-875*875

ДО 44

(АИР200М8)

6

ДО 45

(АИР200L8, АИР225М8)

Технические и аэродинамические характеристики радиальных вентиляторов серии ВР 80-75

Электрическая схема подключения радиальных вентиляторов серии ВР 80-75 в сеть 380 В

МАРКИРОВКА:

Вентилятор радиальный ВР 80-75-6,3-РН-ДУ400-2,2/1000/220-380-Л0-У1 где:    ВР 80-75 – серия радиального вентилятора; 6,3 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах); РН – комплектация рабочим колесом с назад загнутыми лопатками; ДУ400 – дымоудаление (по таблице «Исполнение вентиляторов по назначению и материалам»); 2,2 – мощность электродвигателя, кВт; 1000 – частота вращения рабочего колеса, об/мин; 220-380 – напряжение питания электродвигателя, В; Л0 – положение корпуса; У1 – климатическое исполнение и категория размещения по ГОСТ 15150 (У1 - установлен электродвигатель с климатическим исполнением У2 и кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор У2 - установлен электродвигатель с климатическим исполнением У2).
