Описание

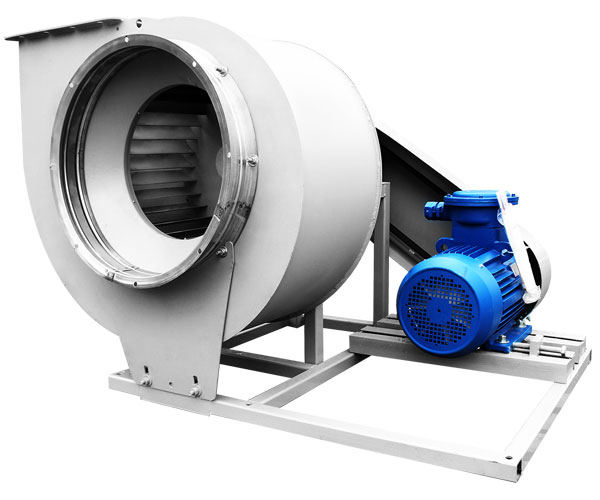

Вентиляторы пылевые ВР 100-45 находят широкое применение в аспирационных установках, на линиях пневматической транспортировки мелкодисперсных материалов, на заводах, выпускающих ЖБ-изделия, на предприятиях черной и цветной металлургии, в деревообрабатывающих цехах, лесопромышленном производстве и др.
Основные требования к рабочей среде:
– концентрация сухой пыли в рабочем потоке – до 0,6 кг/м.куб.;
– допустимая температура рабочего потока – до +80°С.
Оборудование сертифицировано на соответствие требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 и ТР ТС № 012/2011 (взрывозащищенный вариант).
Общие сведения
• Назначение: системы аспирации, технологические установки
• Количество лопаток крыльчатки: 6 шт. загнутые вперед
• Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания
• Вентиляторы сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
• Вентиляторы взрывозащищённые сертифицированы: соответствие требованиям ТР ТС № 012/2011.
Основные выпускаемые типоразмеры
Вентилятор ВР 100-45 – конструктивные особенности
Вентиляторы пылевые ВР 100-45 имеют классическую компоновку для центробежных промышленных вентиляторов:
– спирально-поворотный корпус представляет собой кожух в форме «улитки» из тонколистовой стали, для повышения жесткости и устойчивости на внешних поверхностях корпусной детали предусмотрены ребра;
– рабочее колесо с шестью загнутыми вперед лопастями – возможно исполнение в двух вариантах: 1 – для использования вентиляторов пылевых ВР 100- 45 в системах пневмотранспорта (стружка, пыль, опилки и др., волокна в рабочей среде не допускаются); 2 – для воздуха, где могут присутствовать волокна шерсти, хлопка, вискоз и др.;
– опорная станина – сварная металлоконструкция, посредством которой вентилятор пылевой ВР 100-45 монтируется на железобетонное или стальное основание;
– привод – на базе асинхронного электродвигателя, может быть расположен соосно рабочему колесу (схема 1) или на раме (схема 5), во втором случае крутящий момент передается через ременную передачу.
Условия эксплуатации
Допускаемые условия эксплуатации для центробежных вентиляторов пылевых ВР 100-45 – У и Т по ГОСТ 15150 при температурах окружающего воздуха от -40°С до +40°С. Оборудование на постоянном месте эксплуатации может быть размещено по 3-й категории (отапливаемые помещения), 2-ой (неотапливаемые) или 1-ой (если привод защищен от солнца и атмосферных осадков).
Пылевые вентиляторы ВР 100-45 центробежного типа производятся в 8-ми типовых размерах. При этом каждая из моделей может быть выпущена в общепромышленном исполнении, коррозионностойком, взрывобезопасном или в комбинации коррозионностойкого и взрывобезопасного исполнений.
Основные варианты изготовления
индекс | назначение и материалы |
П | Пылевые, общепромышленные, материал – углеродистая сталь |
К1 | Пылевые, коррозионностойкие, материал – нержавеющая сталь |
ПВ1 | Пылевые, взрывозащищенные, исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
ПВ4 | Пылевые, взрывозащищенные, исполнение из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь |
