Технические данные
Характеристики
Тип вентилятораВсе, Радиальные
Подробно
Описание

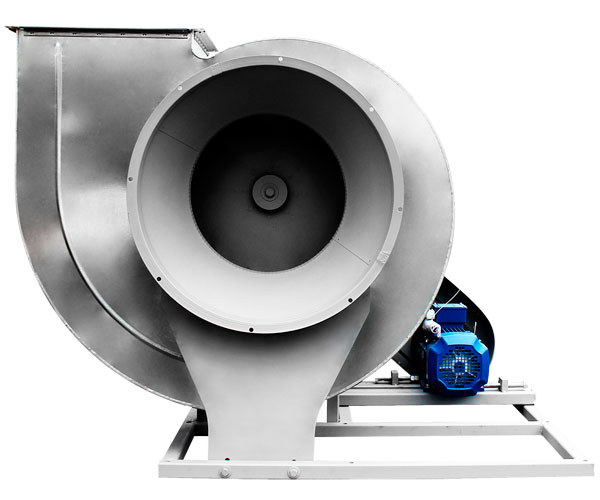

Вентилятор радиальный ВР 280-46 — 11 типоразмеров, 80 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВЦ 14-46, ВР 300-45, ВЦ 9-55.
Назначение
Радиальный вентилятор среднего давления. Работает там, где сеть воздуховодов создаёт заметное сопротивление: разветвлённые системы вентиляции, установки очистки воздуха, технологические линии. Встречается также под обозначениями ВЦ 14-46, ВР 300-45 и ВЦ 9-55.
Системы кондиционирования воздуха
Системы вентиляции производственных, общественных и жилых зданий
Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных сме-
Другие производственные и санитарно-технические цели
Вентиляторы эксплуатируются в условиях умерен-
Допустимая температура окружающей среды от –
Конструкция
Среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Лопатки рабочего колеса-загнутые вперед
Количество лопаток рабочего колеса – 32
Направление вращения – правое и левое
Технические характеристики
Марка вентилятора
Конструктивное исполнение
Электродвигатель, Частота вращения, об/мин.
Установленная мощность, кВт
Тип электродви- гателя
Параметры в рабочей зоне, Производитель- ность, 1000 х м3/ч
Полное давление, Па
Масса*, кг
Виброизоляторы, Марка
Количество в комплекте
ВР 280-46 №2
1
1450
0,18
56А4
0,57 - 0,80
270 - 310
21
ДО-38
4
1450
0,25
63А4
0,57 - 1,07
270 - 330
21
1450
0,37
63В4
0,57 - 1,30
270 - 305
21
2900
1,1
71B2
1,11 - 1,57
1080 - 1210
25
2900
1,5
80А2
1,11 - 2,00
1080 -1310
29
2900
2,2
80B2
1,11 - 2,55
1080 - 1220
23
ВР 280-46 №2,5
1
1450
0,37
63B4
0,89 - 1,20
410 - 470
25
ДО-38
4
1450
0,55
71А4
0,89 - 1,90
410 - 520
28
1450
0,75
71В4
0,89 - 2,40
410 - 510
29
1450
1,1
80А4
0,89 - 2,55
410 - 495
33
2900
2,2
80B2
1,80 - 2,45
1600 - 1830
27
2900
3
90L2
1,80 - 3,20
1600 - 2040
43
2900
4
100S2
1,80 - 3,90
1600 - 2100
51
2900
5,5
100L2
1,80 - 4,90
1600 - 2000
56
2900
7,5
112М2
1,80 - 5,10
1600 - 2000
71
ДО-39
ВР 280-46 №3,15
1
960
0,37
71А6
1,18 - 1,60
320 - 370
38
ДО-38
4
960
0,55
71B6
1,18 - 2,61
320 - 405
40
960
0,75
80А6
1,18 - 3,35
320 - 390
47
960
1,1
80B6
1,18 - 3,55
320 - 380
50
1450
1,1
80А4
1,79 - 2,60
710 - 860
43
1450
1,5
80B4
1,79 - 3,40
710 - 910
46
1450
2,2
90L4
1,79 - 4,80
710 - 900
53
1450
3
100S4
1,79 - 5,4
710 - 890
65
ДО-39
ВР 280-46 №4
1
960
1,1
80B6
2,55 - 3,55
540 - 625
65
ДО-39
4
960
1,5
90L6
2,55 - 4,75
540 - 680
67
960
2,2
100L6
2,55 - 6,60
540 - 690
77
960
3
112МА6
2,55 - 7,55
540 - 660
87
1450
4
100L4
3,81 - 5,45
1230 - 1480
77
1450
5,5
112M4
3,81 - 6,85
1230 - 1580
89
1450
7,5
132S4
3,81 - 10,3
1230 - 1565
117
ДО-40
1450
11
132М4
3,81 - 11,4
1230 - 1550
129
ВР 280-46 №5
1
960
4
112MB6
5,0 - 8,40
860 - 1070
131
ДО-40
5
960
5,5
132S6
5,0 - 11,15
860 - 1150
153
960
7,5
132M6
5,0 - 14,15
860 - 1120
162
960
11
160S6
5,0 - 16,0
860 - 1095
217
1450
11
132M4
7,50 - 10,8
1980 - 2380
163
1450
15
160S4
7,50 - 14,5
1980 - 2500
214
ДО-41
5
1450
18,5
160M4
7,50 - 17,0
1980 - 2540
223
1450
22
180S4
7,50 - 19,0
1980 - 2580
253
1450
30
180M4
7,50 - 24,5
1980 - 2500
276
ВР 280-46 №6,3
1
725
5,5
132М8
7,50 - 12,6
790 - 980
192
ДО-41
5
725
7,5
160S8
7,50 - 17,3
790 - 1040
252
725
11
160М8
7,50 - 23,0
790 - 1020
268
725
15
180М8
7,50 - 24,6
790 - 990
308
960
11
160S6
10,1 - 15,6
1390 - 1640
253
960
15
160М6
10,1 - 20,5
1390 - 1790
263
ДО-42
5
960
18,5
180М6
10,1 - 24,4
1390 - 1820
312
960
22
200М6
10,1 - 28,0
1390 - 1810
346
960
30
200L6
10,1 - 33,1
1390 - 1780
380
ВР 280-46 №8
1
725
15
180М8
15,3 - 24,1
1250 - 1530
433
ДО-42
5
725
18,5
200М8
15,3 - 27,5
1250 - 1580
469
725
22
200L8
15,3 - 32,0
1250 - 1640
503
ДО-43
6
725
30
225М8
15,3 - 41,0
1250 - 1630
575
725
37
250S8
15,3 - 48,1
1250 - 1600
666
960
37
225М6
20,5 - 33,8
2200 - 2750
568
960
45
250S6
20,5 - 40,0
2200 - 2850
645
960
55
250М6
20,5 - 47,1
2200 - 2900
678
960
75
280S6
20,5 - 59,1
2200 - 2850
1037
960
90
280М6
20,5 - 65,4
2200 - 2800
963
Марка вентилятора
Конструктивное исполнение
Частота вращения РК, об/мин.
Электродвигатель, Установленная мощность, кВт
Тип электродви- гателя
Параметры в рабочей зоне, Производитель- ность, 1000 х м3/ч
Полное давление, Па
Масса*, кг
Виброизоляторы, Марка
Количество в комплекте
ВР 280-46 №6,3
5
400
2,2
подбор
4,20 - 13,1
240 - 300
232
ДО-43
6
470
4
подбор
4,80 - 15,8
330 - 415
232
540
5,5
подбор
5,51 - 18,0
435 - 550
232
620
7,5
подбор
6,42 - 20,5
580 - 710
232
700
11
подбор
7,21 - 23,5
720 - 910
232
800
15
подбор
8,23 - 26,5
950 - 1200
232
900
22
подбор
9,31 - 30,0
1200 - 1510
232
1000
30
подбор
10,5 - 33,1
1480 - 1880
232
1100
37
подбор
11,6 - 36,4
1800 - 2400
232
ВР 280-46 №8
5
300
3
подбор
6,25 - 20,1
220 - 275
410
ДО-43
8
350
5,5
подбор
7,41 - 24,1
295 - 375
410
400
7,5
подбор
8,51 - 27,2
380 - 490
410
450
11
подбор
9,54 - 30,3
480 - 610
410
500
15
подбор
10,7 - 34,5
600 - 760
410
560
18,5
подбор
11,9 - 38,1
750 - 960
410
620
22
подбор
13,3 - 42,5
910 - 1190
410
680
30
подбор
14,3 - 46,1
1110 - 1400
410
750
45
подбор
16,0 - 51,2
1380 - 1710
410
820
55
подбор
17,5 - 55,5
1600 - 2010
410
880
75
подбор
18,2 - 60,0
1820 - 2480
410
ВР 280-46-10
5
410
22
подбор
16,8 - 55,1
620 - 810
600
ДО-43
8
460
30
подбор
19,1 - 60,2
790 - 1040
600
520
45
подбор
22,1 - 69,1
1000 - 1280
600
570
55
подбор
23,5 - 75,1
1200 - 1600
600
630
75
подбор
26,1 - 84,3
1450 - 1950
600
700
110
подбор
28,4 - 94,5
1810 - 2420
600
ВР 280-46-12,5
5
330
37
подбор
26,7 - 85,2
640 - 800
752
ДО-43
10
360
45
подбор
28,9 - 93,5
760 - 940
752
400
55
подбор
32,5 - 100,1
930 - 1230
752
440
75
подбор
36,1 - 111,5
1150 - 1500
752
490
110
подбор
40,0 - 127,5
1400 - 1870
752
Данные приведены по техническому описанию завода. Масса указана для базового исполнения и меняется при смене типа двигателя.
Варианты изготовления
индекс
Назначение и материалы
–
Общепромышленное исполнение, материал – углеродистая сталь
Ж2
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200 °С), материал – углеродистая сталь
К1
Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °С)
В
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °С)
ВК1
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3
Взрывозащищенное исполнение, материал – алюминиевые сплавы
Габаритные и присоединительные размеры

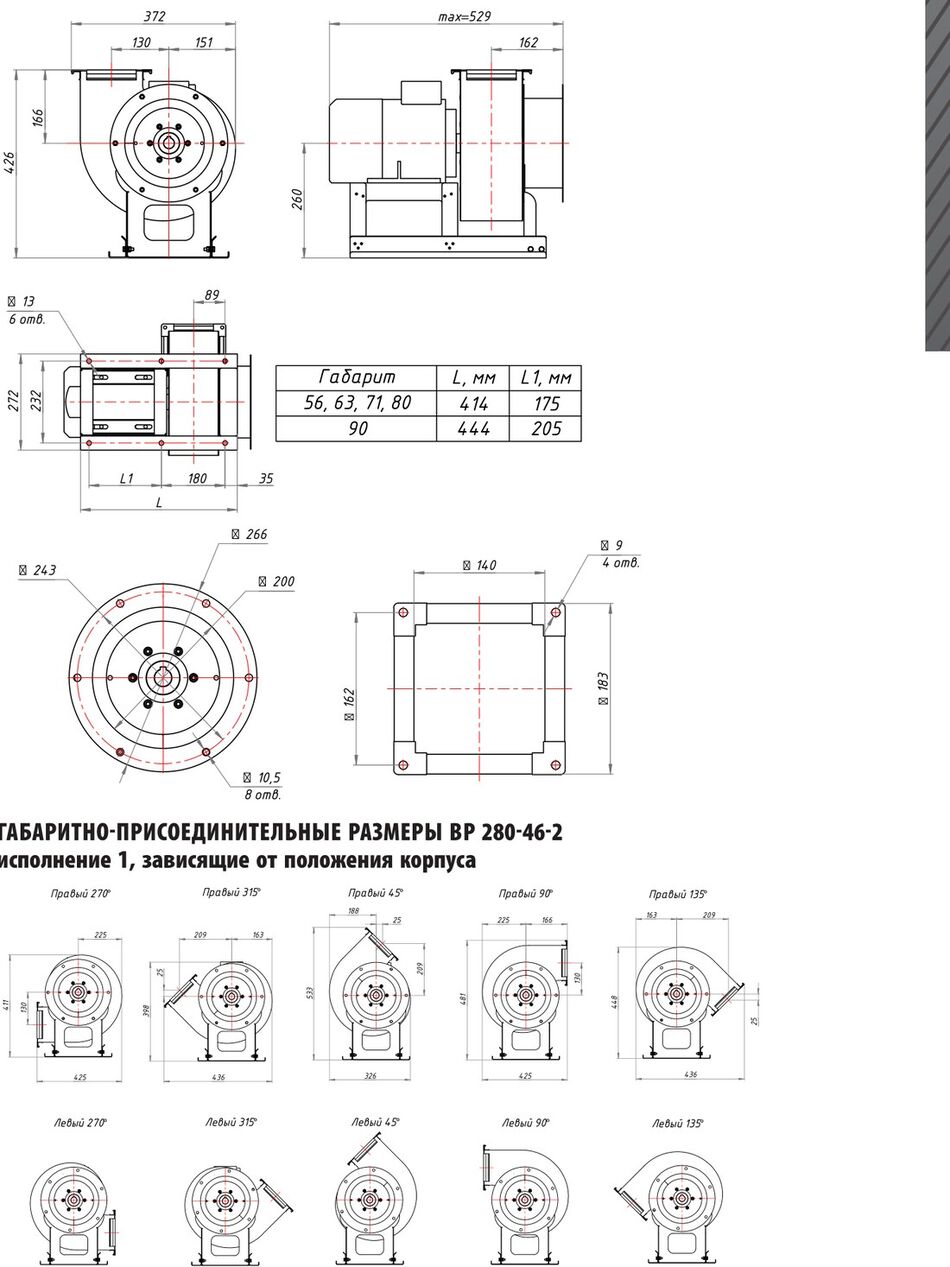

ВР 280-46-2, исполнение 1. Нажмите, чтобы открыть в полном размере. Чертежи остальных типоразмеров — в техническом описании серии.
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
