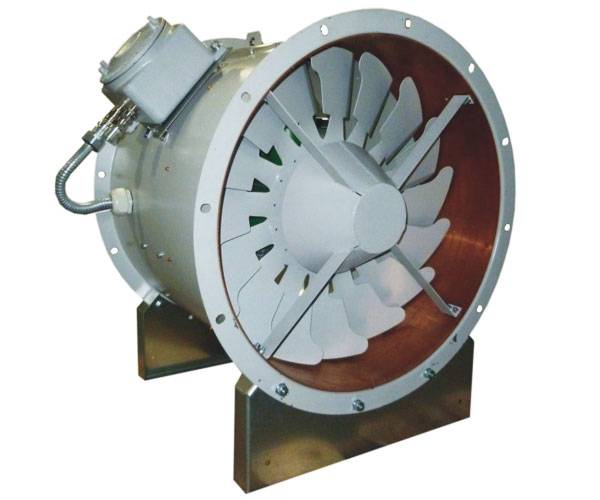

Вентиляторы осевые взрывозащищенные ВО 30-160-В

Вентилятор осевой ВО 30-160-В (далее по тексту «вентилятор») предназначен для перемещения воздуха и других газо-паровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.

Вентилятор ВО 30-160-В/К предназначен для перемещения воздуха и других газопаровоздушных смесей, не агрессивных к нержавеющей стали, но вызывающих усиленную коррозию углеродистой стали. Перемещаемая среда не должна содержать липких веществ, волокнистых материалов с содержанием пыли и других твердых примесей в количестве не более 100мг/м?.

Исполнение вентиляторов:

  • ВО 30-160-В – взрывозащищенный;
  • ВО 30-160-В/К – взрывозащищенный, коррозионностойкий.

Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIAи IIB, группы Т1…Т4 (классификацию – см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1 2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ГОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011.

Конструкция

Корпус и рабочее колесо изготовлены из углеродистой стали.
Рабочее колесо выполнено с большим относительным диаметром втулки с возможностью установки лопаток под разными углами, благодаря этому вентилятор может обеспечивать целую область режимов. Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” – IIGbcT4 , применением искробезопасных пар материалов латунь (медь) – сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026-2012.

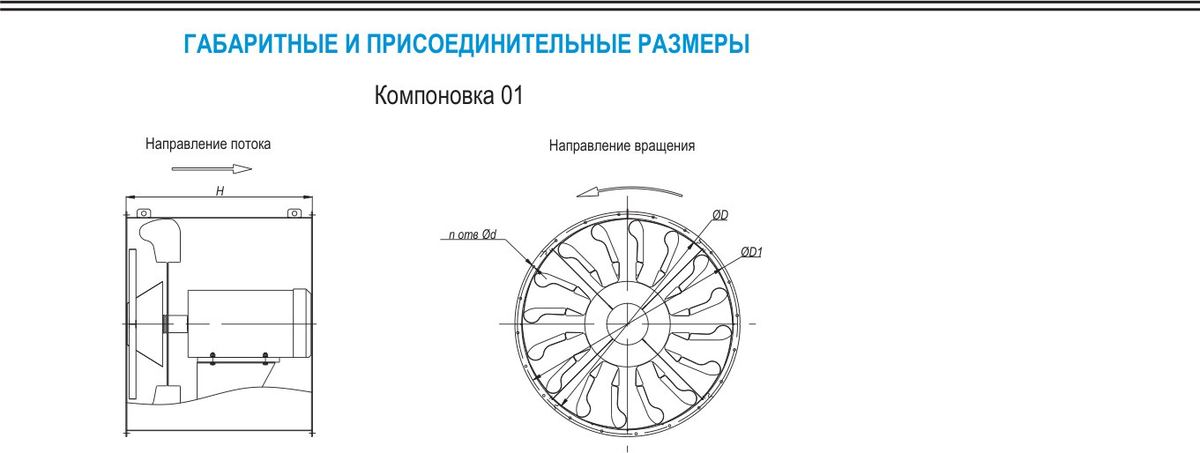

Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Exмаркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах. Допускается эксплуатация вентилятора с вертикальным расположением оси. Вентиляторы производятся в двух модификациях: исполнение <01> и <02>. Монтаж вентиляторов исполнения <01> (без основания) производится непосредственно по фланцу вентилятора. Вентиляторы исполнения <02> выполняются с основанием. Таким образом, упрощается установка вентилятора в горизонтальном положении.

Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) климатом 2-й категории размещения по ГОСТ 15150 и комплектуются электродвигателями в климатическом исполнении У2 по ГОСТ 15150.

– Температура окружающей среды от – 45° С до + 40° С.
– Температура перемещаемой среды не должна превышать + 50° С

Вентиляторы также могут быть изготовлены в климатическом исполнении УХЛ2 и Т2 по ГОСТ 15150, при условии комплектования соответствующим электродвигателем При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора по категориям разме-щения У1, УХЛ1 и Т1 (в соответствии с исполнением электродвигателя). Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
