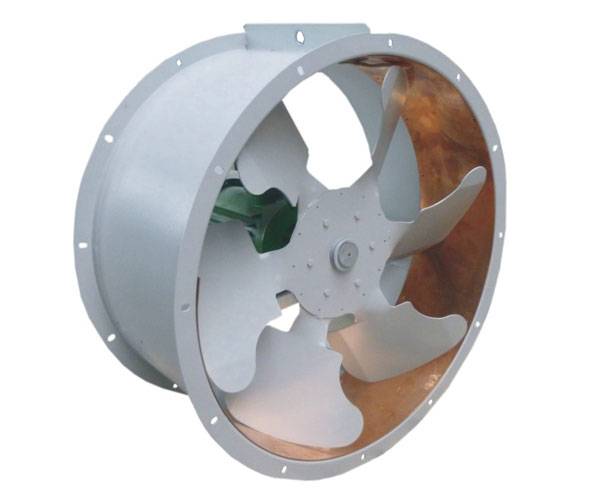

Вентиляторы осевые взрывозащищенные ВО 25-188-В

Вентиляторы осевые взрывозащищенные ВО 25-188-В

Вентилятор осевой ВО 25-188-В (далее по тексту «вентилятор») предназначен для перемещения воздуха и других газо-паровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха. Вентилятор ВО 25-188-В/К предназначен для перемещения воздуха и других газопаровоздушных смесей, не агрессивных к нержавеющей стали, но вызывающих усиленную коррозию углеродистой стали. Перемещаемая среда не должна содержать липких веществ, волокнистых материалов с содержанием пыли и других твердых примесей в количестве не более 100мг/м?. Исполнение вентиляторов:

• ВО 25-188-В – взрывозащищенный;
• ВО 25-188-В/К – взрывозащищенный, коррозионностойкий.

Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIA и IIB, группы Т1...Т4 (классификацию - см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1 2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ГОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011.

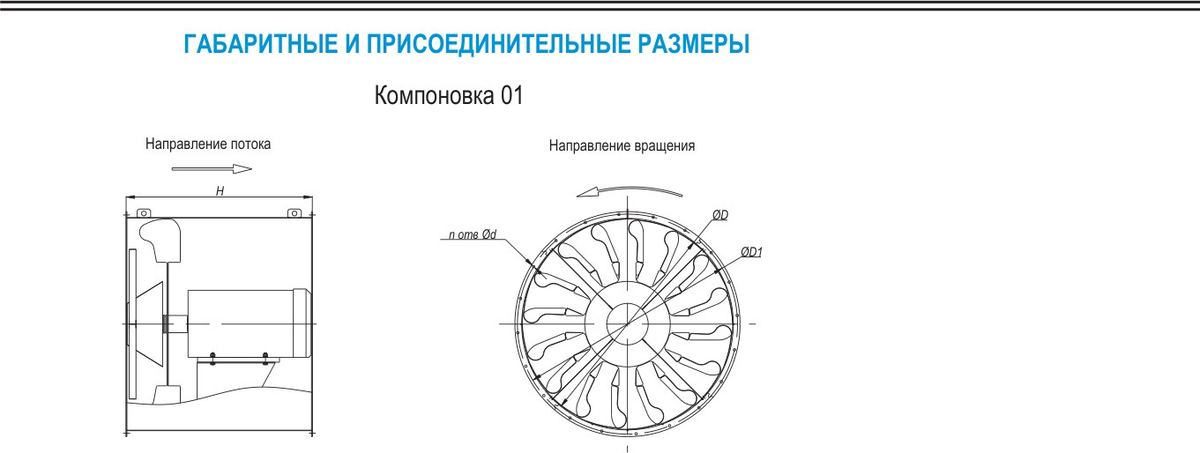

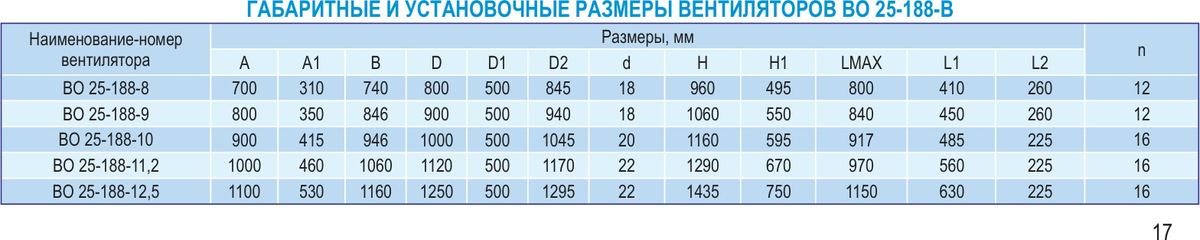

Конструкция

Вентилятор осевой имеет рабочее колесо с шестью листовыми лопатками, которые установлены под углом 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10°. Направляющий аппарат создает подкрутку потока перед входом на лопатки колеса и обеспечивает повышение создаваемого вентилятором давления. Возможна работа вентилятора без направляющего аппарата. Корпус и рабочее колесо изготовлены из углеродистой стали. Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” - IIGbcT4 , применением искробезопасных пар материалов латунь (медь) - сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026-2012. Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Ex маркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах. Допускается эксплуатация вентилятора с вертикальным расположением оси. Вентиляторы производятся в двух модификациях: исполнение <01> и <02>. Монтаж вентиляторов исполнения <01> (без основания) производится непосредственно по фланцу вентилятора. Вентиляторы исполнения <02> выполняются с основанием. Таким образом, упрощается установка вентилятора в горизонтальном положении.

Эксплуатация

Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) климатом 2-й категории размещения по ГОСТ 15150 и комплектуются электродвигателями в климатическом исполнении У2 по ГОСТ 15150. - Температура окружающей среды от – 45° С до + 40° С. - Температура перемещаемой среды не должна превышать + 50° С Вентиляторы также могут быть изготовлены в климатическом исполнении УХЛ2 и Т2 по ГОСТ 15150, при условии комплектования соответствующим электродвигателем При защите электродвигателя от атмосферных воздействий допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения. Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с.
