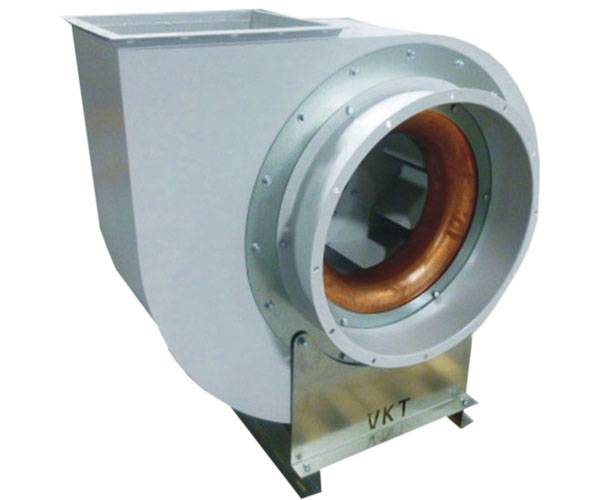

Вентилятор радиальный ВР 80-75-В
Вентиляторы радиальные ВР 80-75-В, ВР 80-75-В/К предназначены для перемещения газо-паровоздушных смесей.
Вентиляторы радиальные ВР 80-75-В/ДУ, ВР 80-75-В/К/ДУ предназначены для перемещения газо-паровоздушных смесей или удаления возникших при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения (режим ДУ).
Исполнение вентиляторов:
- ВР 80-75-В – взрывозащищенный;
- ВР 80-75-В/К – взрывозащищенный, коррозионностойкий;
- ВР 80-75-В/ДУ – взрывозащищенный, режим ДУ;
- ВР 80-75-В/К/ДУ – взрывозащищенный, коррозионностойкий, режим ДУ.
Возможно изготовление вентиляторов ВР 80-75-ТШК в термошумо-изолирующем корпусе.
Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIA и IIB, группы Т1…Т4 (классификацию – см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1 2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ГОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011.
Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” – IIGbcT4 , применением искробезопасных пар материалов латунь (медь) – сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026-2012.
Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Ex маркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах.
Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с.
Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов:
- верхнее значение + 40ЁС, нижнее значение – 45ЁС;
- значение относительной влажности – 80% при 25ЁС.
Вентиляторы также могут быть изготовлены в климатическом исполнении УХЛ2 и Т2 по ГОСТ 15150, при условии комплектования соответствующим электродвигателем
При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора по категориям размещения У1, УХЛ1 и Т1 (в соответствии с исполнением электродвигателя).
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей пыли, иметь агрессивность по отношению к углеродистым сталям (к нержавеющим сталям, в случае коррозионностойкого исполнения) выше агрессивности воздуха и содержать другие твердые примеси в 3 концентрации не более 100 мг/м .
Средняя квадратическая виброскорость не более 6,3 м/с.
Предел огнестойкости при температуре перемещаемой среды:
- t = 400 C ……………2 часа, не менее (120 мин);
- t = 600 C ……………2 (120 мин).
