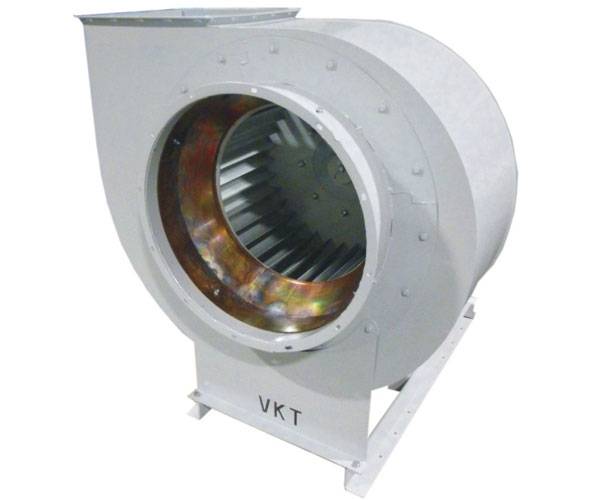

Вентилятор радиальный взрывозащищенный ВР 280-46

Вентилятор радиальный ВР 280-46

Вентиляторы радиальные ВР 280-46-В, ВР 280-46-В/К предназначены для перемещения газо-паровоздушных смесей. Вентиляторы радиальные ВР 280-46-В/ДУ, ВР 280-46-В/К/ДУ предназначены для перемещения газо-паровоздушных смесей или удаления возникших при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения (режим ДУ). Исполнение вентиляторов:

• ВР 280-46-В - взрывозащищенный;
• ВР 280-46-В/К - взрывозащищенный, коррозионностойкий ;
• ВР 280-46-В/ДУ - взрывозащищенный, режим ДУ;
• ВР 280-46-В/К/ДУ - взрывозащищенный, коррозионностойкий, режим ДУ.

Вентилятор предназначен для применения во взрывоопасных зонах класса 1 и 2, категории IIA и IIB, группы Т1...Т4 (классификацию - см. ГОСТ 30852.9-2002, ГОСТ 30852.11-2002, ГОСТ IEC 60079-10-1 2011, ГОСТ Р МЭК 60079-20-1-2011) в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ 31441.1-2011, ГОСТ 30852.13-2002, ГОСТ IEC 60079-14-2011. Взрывобезопасность вентилятора обеспечена конструкционной безопасностью “с” - IIGbcT4 , применением искробезопасных пар материалов латунь (медь) - сталь, в местах возможного соприкосновения стационарных и вращающихся частей вентилятора, а также обеспечением соответствующих зазоров между вращающимися компонентами и корпусом вентилятора согласно ГОСТ Р 55026-2012. Электродвигатель вентилятора врывозащищенного исполнения, с видом взрывозащиты “d” взрывонепроницаемая оболочка. Ex маркировка электродвигателей должна соответствовать области применения, согласно ГОСТ IEC 60079-14-2011, регламентирующим применение электро-оборудования во взрывоопасных зонах. Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с. Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150. Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов:

• верхнее значение + 40ЁС, нижнее значение - 45ЁС;
• значение относительной влажности – 80% при 25ЁС.

Вентиляторы также могут быть изготовлены в климатическом исполнении УХЛ2 и Т2 по ГОСТ 15150, при условии комплектования соответствующим электродвигателем При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора по категориям размещения У1, УХЛ1 и Т1 (в соответствии с исполнением электродвигателя). Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей пыли, иметь агрессивность по отношению к углеродистым сталям (к нержавеющим сталям, в случае коррозионно-стойкого исполнения) выше агрессивности воздуха и содержать другие твердые примеси в 3 концентрации не более 100 мг/м . Средняя квадратическая виброскорость не более 6,3 м/с. Предел огнестойкости при температуре перемещаемой среды:

• t = 400 C ……………2 часа, не менее (120 мин);
• t = 600 C ……………2 часа, не менее (120 мин).

Схема
