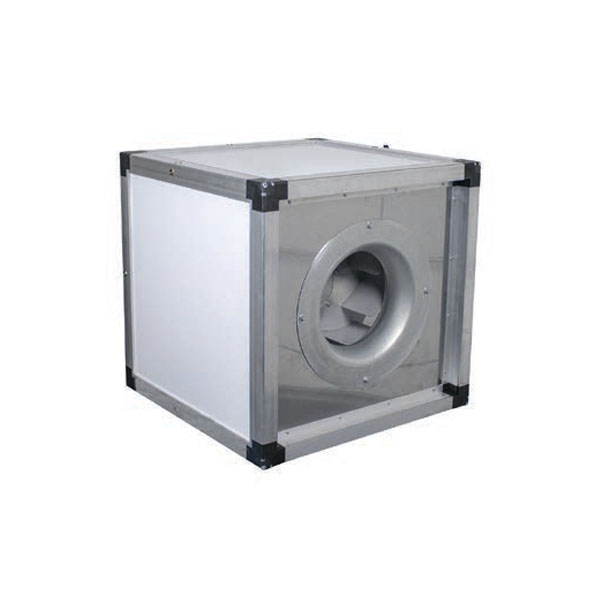

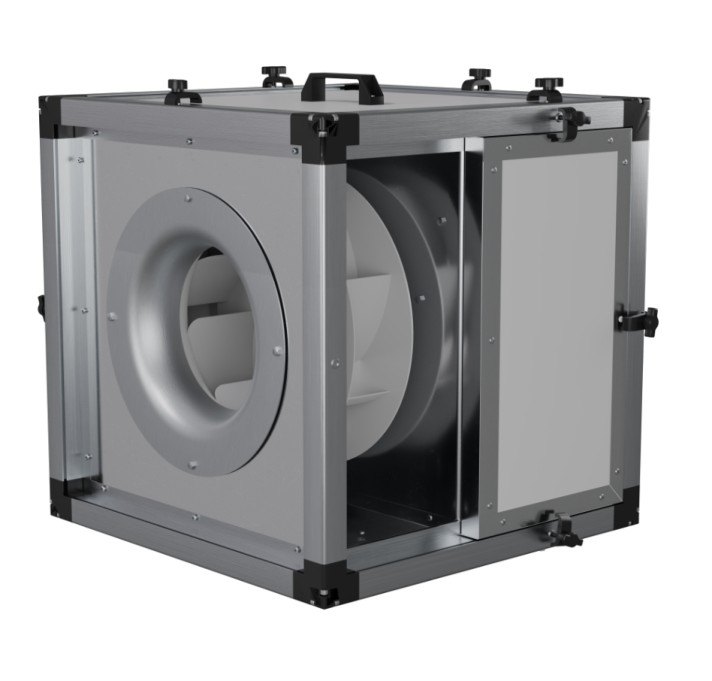

Вентилятор радиальный кухонный VCR-830/56-О-РЦ-3,0/1500/220-380

Вентилятор радиальный кухонный VCR-830/56-О-РЦ-3,0/1500/220-380
Вентилятор радиальный кухонный VCR-830/56-О-РЦ-3,0/1500/220-380
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40 °С.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

  • Область применения: горячие цеха, кухни, технологические помещения
  • Назначение: вытяжка с температурой воздуха до +120°С
  • Удобство обслуживания благодаря съемным панелям
  • Удобное изменение направление выхода воздушного потока, путем перестановки панелей
  • Комплектация рабочим колесом с назад загнутыми лопатками
  • Трехфазный асинхронный двигатель, установленный в корпусе вентилятора
  • Удобный для монтажа квадратный корпус
  • Установка вентилятора только на траверсу или подставку
  • Предусмотрена возможность установки на улице
  • Два варианта изготовления:
- О - общепромышленное до +80°С (установка в любом положении) - Ж - температуростойкое до +120°С (установка строго горизонтально)
  • Вентилятор снабжен сливным поддоном со штуцером
  • На вентилятор устанавливается 2 вида переключателей (по усмотрению завода-изготовителя).
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40 °С.

Характеристики

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR

Модель

B

B1*

H*

L*

VCR-520/35-О-РЦ-1,1/1500/220-380

515

229

520

520

VCR-580/40-О-РЦ-1,1/1500/220-380

540

256

580

580

VCR-660/45-О-РЦ-1,1/1500/220-380

575

288

660

660

VCR-740/50-О-РЦ-1,5/1500/220-380

610

323

740

740

VCR-830/56-О-РЦ-3,0/1500/220-380

705

355

830

830

VCR-830/56-О-РЦ-1,5/1000/220-380

690

355

830

830

VCR-930/63-О-РЦ-1,5/1000/220-380

725

392

930

930

VCR-520/35-Ж-РЦ-1,1/1500/220-380

515

229

520

520

VCR-580/40-Ж-РЦ-1,1/1500/220-380

540

256

580

580

VCR-660/45-Ж-РЦ-1,1/1500/220-380

575

288

660

660

VCR-740/50-Ж-РЦ-1,5/1500/220-380

610

323

740

740

VCR-830/56-Ж-РЦ-3,0/1500/220-380

705

355

830

830

VCR-830/56-Ж-РЦ-1,5/1000/220-380

690

355

830

830

VCR-930/63-Ж-РЦ-1,5/1000/220-380

725

392

930

930
* Размеры гибких вставок соответствуют размеру H, L и B1.

Технические характеристики радиальных вентиляторов серии VCR

Типоразмер

Модель

Напряжение

Тип двигателя

Мощность двигателя, кВт

Частота вращения, об/мин

Ток, А

Регулятор скорости

Масса, кг

Гибкие вставки*

исп. О

исп. Ж

520

VCR-520/35-РЦ-1,1/1500/220-380

220-380

АИР80А4

1,1

1500

2,9

333M1008

33

35

ВГП-VCR-520/520*520-О/Т200

ВГП-VCR-520/225*520-О/Т200

580

VCR-580/40-РЦ-1,1/1500/220-380

220-380

АИР80А4

1,1

1500

2,9

333M1008

37

39

ВГП-VCR-580/580*580-О/Т200

ВГП-VCR-580/250*580-О/Т200

660

VCR-660/45-РЦ-1,1/1500/220-380

220-380

АИР80А4

1,1

1500

2,9

333M1008

42

43

ВГП-VCR-660/660*660-О/Т200

ВГП-VCR-660/280*660-О/Т200

740

VCR-740/50-РЦ-1,5/1500/220-380

220-380

АИР80В4

1,5

1500

3,8

333M1009

51

54

ВГП-VCR-740/740*740-О/Т200

ВГП-VCR-740/320*740-О/Т200

830

VCR-830/56-РЦ-3,0/1500/220-380

220-380

АИР100S4

3,0

1500

6,8

333M1010

82

85

ВГП-VCR-830/830*830-О/Т200

ВГП-VCR-830/350*830-О/Т200

830

VCR-830/56-РЦ-1,5/1000/220-380

220-380

АИР90L6

1,5

1000

4,0

333M1009

75

78

ВГП-VCR-830/830*830-О/Т200

ВГП-VCR-830/350*830-О/Т200

930

VCR-930/63-РЦ-1,5/1000/220-380

220-380

АИР90L6

1,5

1000

4,0

333M1009

85

91

ВГП-VCR-930/930*930-О/Т200

ВГП-VCR-930/390*930-О/Т200
* Подробнее о вставках гибких в разделе «Вставки гибкие для для радиальных вентиляторов VCR».

Аэродинамические характеристики радиальных вентиляторов серии VCR

Акустические характеристики радиальных вентиляторов серии VCR

Модель

Зона измерения

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

Общий дБа

63

125

250

500

1000

2000

4000

8000

VCR-520/35-РЦ-1,1/1500/220-380

на входе

59

61

65

67

66

63

58

51

72

на выходе

61

63

67

69

68

65

60

53

74

к окружению

43

45

49

51

50

47

42

35

56

VCR-580/40-РЦ-1,1/1500/220-380

на входе

59

61

65

67

66

63

58

51

72

на выходе

61

63

67

69

68

65

60

53

74

к окружению

43

45

49

51

50

47

42

35

56

VCR-660/45-РЦ-1,1/1500/220-380

на входе

61

63

67

69

68

65

50

53

74

на выходе

63

65

69

71

70

67

62

55

76

к окружению

46

48

52

54

53

50

45

38

59

VCR-740/50-РЦ-1,5/1500/220-380

на входе

65

67

71

73

72

69

64

57

78

на выходе

67

69

73

75

74

71

66

59

80

к окружению

50

52

56

53

57

54

49

42

63

VCR-830/56-РЦ-3,0/1500/220-380

на входе

66

68

72

74

73

70

65

58

79

на выходе

68

70

74

76

75

72

67

60

81

к окружению

51

53

57

59

58

55

50

43

64

VCR-830/56-РЦ-1,5/1000/220-380

на входе

65

67

71

73

72

69

64

57

78

на выходе

67

69

73

75

74

71

66

59

80

к окружению

50

52

56

58

57

54

49

42

63

VCR-930/63-РЦ-1,5/1000/220-380

на входе

74

76

80

82

81

78

73

66

87

на выходе

76

78

82

84

83

80

75

68

89

к окружению

63

65

69

71

70

67

62

55

76

Электрическая схема подключения вентиляторов в сеть 380 В
